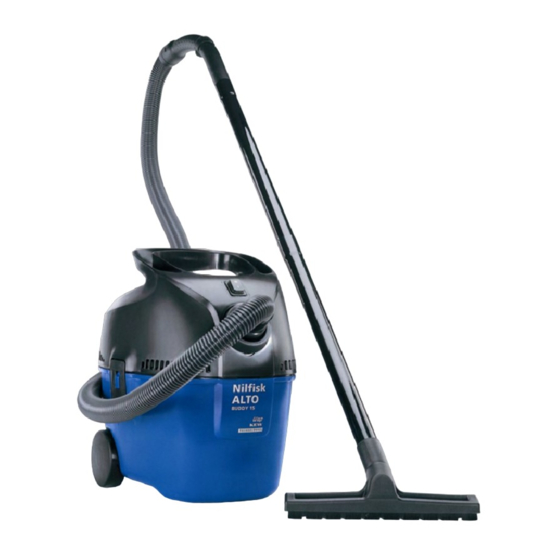

- Seite 1 Buddy 15/18 Aero 20-01/INOX Aero 20-11/-21/-21INOX Aero 25-11/-21 Reparaturhandbuch...
- Seite 2 A. Vorwort / Sicherheitshinweise B. Technische Daten C. Fehlersuche D. Behebung von Störungen E. Werkzeuge F. Pläne...
-
Seite 3: Inhaltsverzeichnis
Nilfisk Inhalt AL O Vorwort / Sicherheitshinweise ................4 Technische Daten ................5 Fehlersuche Buddy 15/18, Aero 20/25-01/11 - Motor ohne Funktion........8 Aero 20/25-21 - Motor ohne Funktion in Schalterstufe “I”..9 Aero 20/25-21 - Motor ohne Funktion in Schalterstufe “II”..10 Behebung von Störungen... -
Seite 4: Sicherheitshinweise
Technische Informationen gelten bis zur Neuauflage auch als Ergänzung zur Ersatzteilliste! Reparaturanleitungen und Technische Informationen sollen dort zur Verfügung stehen, wo Re- paraturen ausgeführt werden. Eine Weitergabe an dritte Personen ist nicht erlaubt. Nur Nilfisk-ALTO Original-Ersatzteile verwenden! Sicherheitshinweise Zu Ihrer eigenen Sicherheit! Die Reparatur darf nur von einer elektrotech- nisch unterwiesenen Person oder einer Elektrofachkraft vorgenommen werden. - Seite 5 Varianten/ Buddy 15 Buddy 18 Typen Länder- varianten 230V Netzspannung Netzfrequenz 50/60 Netzabsicherung Leistungsaufnahme PIEC 1000 Anschlußwert für die Gerätesteckdose Gesamtanschlußwert Anschlußleitung: Länge H05VV-F 2x0,75 Anschlußleitung: Typ 18/2 Schutzklasse IPX4 Schutzart Breite Tiefe Höhe Gewicht Behältervolumen 3600 Luft-Volumenstrom (max) l/min Unterdruck (max) 16000 Schalldruckpegel in 1 m...
- Seite 6 Varianten/ Aero 20-01 Aero 20-01 *INOX* Aero 25-01 Aero 20-11 Typen Länder- DK CH 230V 110V 230V varianten Netzspannung Netzfrequenz 50/60 Netzabsicherung 1000 1150 1000 Leistungsaufnahme PIEC Anschlußwert für die 2000 1200 1300 Gerätesteckdose 2200 Gesamtanschlußwert 3000 2300 Anschlußleitung: Länge H05VV- H07BQ- AWG 14-...
- Seite 7 Varianten/ Aero 20-21 Aero 25-11 Aero 20-21 Aero 25-21 *INOX* Typen Länder- varianten 230V Netzspannung Netzfrequenz 50/60 Netzabsicherung 1150 1000 1150 1000 Leistungsaufnahme PIEC Anschlußwert für die 2000 1300 2000 2000 1150 1800 2000 1150 2000 Gerätesteckdose 3000 Gesamtanschlußwert 2200 3000 1800 3150...
-
Seite 8: Buddy 15/18, Aero 20/25-01/11- Motor Ohne Funktion
Nil i k Feh r uc le s ALTO Fehlersuche Buddy / Aero-01/11 Buddy 15/18, Aero 20/25-01/11- Motor ohne Funktion. S rt ta : an u g a Ne z - e ke e n e St c r i g ste t ck ? ha te Q1 be t g tä... -
Seite 9: Motor Ohne Funktion In Schalterstufe "I
Nil i k Feh r uc le s ALTO Fehlersuche / Aero-20/25-21 Aero 20/25-21- Motor ohne Funktion in Schalterstufe “I”. Star - pannu am N z - te S cker ei eckt. - chal er S i Stuf “ ”bet i t ät g . -
Seite 10: Motor Ohne Funktion In Schalterstufe "Ii
Nil i k Feh r uc le s ALTO Fehlersuche / Aero-20/25-21 Aero 20/25-21- Motor ohne Funktion in Schalterstufe “II”. Start: - Sp nnung am Net - Ste k r ei gesteckt. - Sc alt r S1 i Stu e “II”betät gt. - Ein eschalte r Verbraucher mit min. -
Seite 11: Saugerkopf (Buddy)
Nil i k ALTO 1 Saugerkopf (Buddy) Haube / Einlaßfitting 1.1 Einlaßfitting aus-, einbauen 1.) 2 x Rastnasen (3) im Einlaßfitting (1) mit Spe- zialzange (2) (siehe E/1 Seite 19) nach außen drücken und gleichzeitig den Einlaßfitting (1) nach vorne aus dem Saugerkopf abziehen. 2.) Einbau: Einlaßfitting (1) richtig positioniert in den Behäl- terkopf (4) einschieben, bis der Fitting (1) hörbar... -
Seite 12: Behälter (Aero)
Nil i k ALTO 2 Behälter (Aero) Behälter / Einlaßfitting 2.1 Behälterring aus-, einbauen (nur Aero 20 INOX). 1.) Saugerkopf vom Behälter (1) abnehmen. 2.) Behälter (1) seitlich ablegen und den Behäl- terring (2) von Hand kräftig nach unten vom Be- hälter (1) ziehen und abnehmen. -
Seite 13: Einlaßfitting Im Kunststoffbehälter Aus-, Einb
Nil i k ALTO Behälter / Einlaßfitting 2.3 Einlaßfitting im Kunststoffbehälter aus-, einbauen. Ausbau: Der Einlaßfitting ist mit dem Behälter “einra- stend” verbunden, und kann nur zerstörend aus dem Behälter entnommen werden. Montage: Den Einlaßfitting richtig positioniert in die Behäl- teröffnung schieben, bis der Fitting hörbar ein- rastet. -
Seite 14: Saugerkopf / Elektrische Bauteile (Aero)
Nil i k ALTO 3 Saugerkopf / Elektrische Bauteile (Aero) Haube / Klammern 3.1 Haube ab-, anbauen 1.) 2 x Schrauben (1) am Handgriff mit Kreuzschlitzschraubendreher herausdrehen. 2.) Haube nach oben abziehen und seitlich ab- legen. 3.) Montage in umgekehrter Reihenfolge, dabei darauf achten, dass Kabel nicht eingeklemmt oder gequetscht werden. -
Seite 15: Netzleitung Aus-, Einbauen
Nil i k ALTO Netzleitung 3.2 Netzleitung aus-, einbauen 1.) Haube abbauen ( siehe D/3.1 Seite 14) 2.) Schutzleiteranschluß (1) an der Steckdose abklemmen (nur bei Aero 20/25-11/21). 3.) 2 X Kabel (2) am Schalter abziehen. 4.) Dämmeinlage Haube nach oben abnehmen. (Siehe D/3.6 Seite 16). -
Seite 16: Schalter Aus-, Einbauen
Nil i k ALTO Schalter / Steckdose 3.4 Schalter aus-, einbauen 1.) Haube abbauen ( siehe D/3.1 Seite 14) 2.) Position der Kabelstecker (1) markieren und alle vom Schalter (2) abziehen. 3.) Schalter (2) nach unten aus der Gehäuseöff- nung drücken. 5.) Einbau in umgekehrter Reihenfolge. -
Seite 17: Elektronik Ea. Aus-, Einbauen
Nil i k ALTO Elektronik EA. / Spannplatte 3.6 Elektronik EA. aus-, einbauen 1.) Haube abbauen ( siehe D/3.1 Seite 14) 2.) Braunes (1), blaues (1) und schwarzes (1) Kabel am Schalter abziehen. 3.) Schwarzes Kabel(2) an der Steckdose ab- klemmen und abziehen. -
Seite 18: Motor Aus-, Einbauen
Nil i k ALTO Spannplatte / Motor 4.) Netzleitungskabel am Schalter und an der Steckdose abziehen und abklemmen (siehe D/3.3 Seite 15). 5.) Elektronik EA. nach oben aus der Halterung ziehen (siehe D/3.6 Seite 17), und mit der Haube abnehmen. 6.) 2 x Schrauben (2) mit Kreuzschlitzschrauben- dreher aus der Spannplatte herausdrehen und Spannplatte nach oben abnehmen. -
Seite 19: Filterabreinigung (Aero)
Nil i k ALTO 4 Filterabreinigung (Aero) Stößel / Klappe 4.1 Filterabreinigung (Stößel) aus-, einbauen 1.) Spannplatte ausbauen (siehe D/3.7 Seite 17). 2.) Mit einer Spitzzange (3) die Rastnasen (1) am Stößel (4) zusammendrücken und den Stö- ßel (4) gleichzeitig nach unten herausziehen. 3.) Beim Einbau den Stößel (4) in der richtigen Position einschieben bis die Rastnasen (1) hör- bar einrasten. -
Seite 20: Sonderwerkzeuge
Nil i k ALTO Sonderwerkzeuge Sonderwerkzeuge 1.) Spezialzange (Art.-Nr.: 302002482) Aero 4044 Spezialzange (Art.-Nr.: 302002482) zum Ausbau des Einlaßfittings in der Baureihe “Buddy”. 20/23... -
Seite 21: Schaltplan
Nil i k Pläne ALTO 1 Schaltplan Buddy 15/18; Aero 20/25-01/INOX 1.1 Schaltplan Buddy 15/18; Aero 20/25-01/INOX 21/23... -
Seite 22: Schaltplan Aero 20/25-11
Nil i k Pläne ALTO Aero 20/25-11 1.2 Schaltplan Aero 20/25-11 22/23... -
Seite 23: Schaltplan Aero 20/25-21/-21Inox
Nil i k Pläne ALTO Aero 20/25-21 1.3 Schaltplan Aero 20/25-21 23/23...
