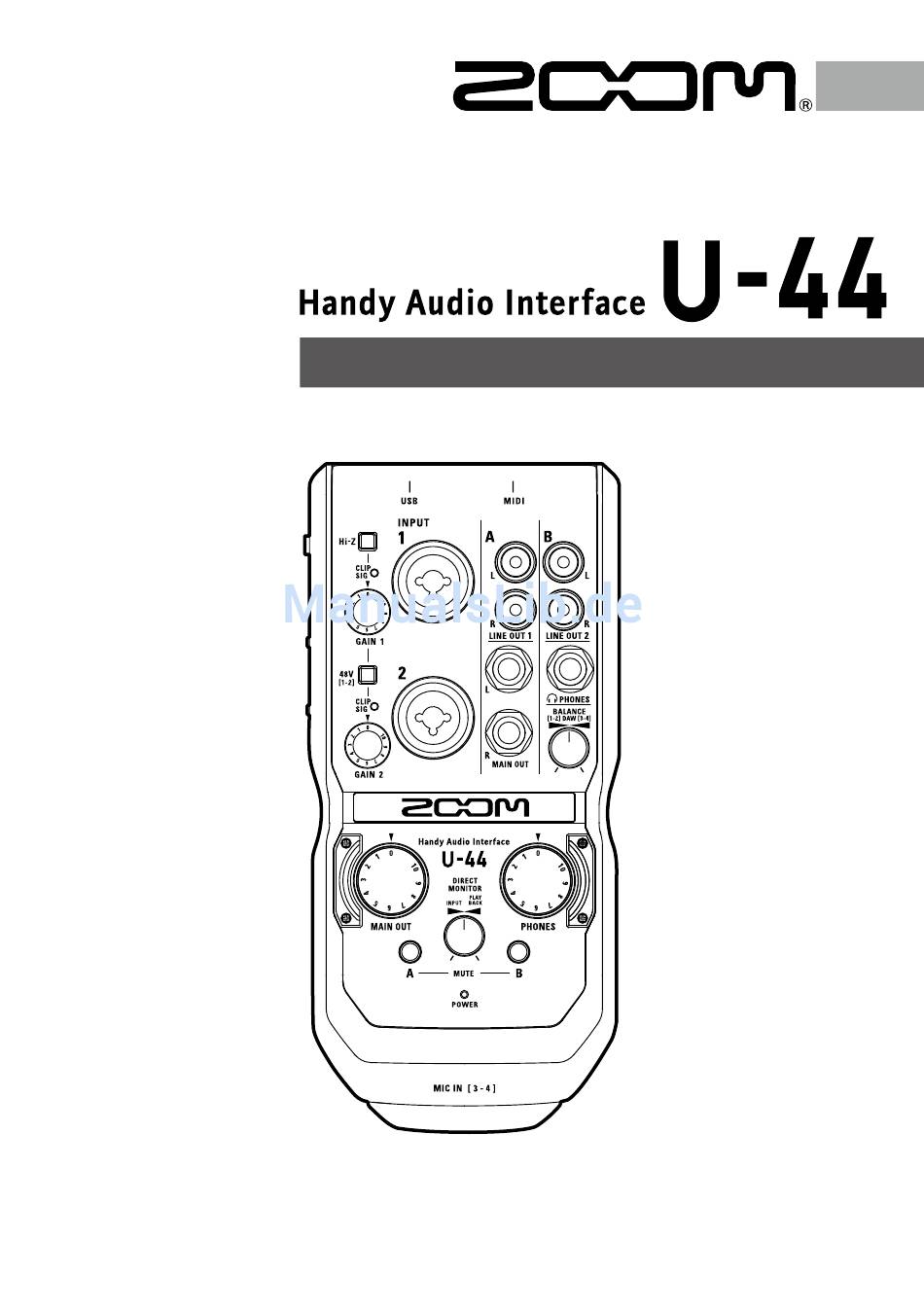

- Seite 1 Bedienungsanleitung © 2016 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden.
-
Seite 2: Inhaltsverzeichnis
Anschluss von MIDI-Geräten …………………… 18 Signalflussdiagramme …………………………… 27 Einleitung Vielen Dank, dass Sie sich für das ZOOM Handy Audio-Interface entschieden haben. Für die besten Ergebnisse – und zum Schutz Ihrer Investition – sollten Sie dieses Handbuch sorgfältig durchlesen und zu Referenzzwecken aufbe- wahren. -
Seite 3: Sicherheits- Und Gebrauchshinweise
Vermeiden Sie einen Betrieb in hoher Luftfeuchtigkeit oder in der Nähe von ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Spritzwasser. Die ZOOM Corporation übernimmt keine Verantwortung für etwaige Ver- Vermeiden Sie einen Betrieb an Orten mit starken Vibrationen. letzungen des Urheberrechts. -
Seite 4: Überblick Über Das Gerät
Überblick über das Gerät Oberseite MAIN OUT Buchsen LINE OUT 1 Buchsen INPUT 1 Buchse Hi-Z-Taste LINE OUT 2 Buchsen Pegelanzeigen PHONES-Buchse PHANTOM-Taste GAIN-Regler BALANCE-Regler INPUT 2 Buchse MAIN OUT Regler PHONES-Regler DIRECT MONITOR Regler MUTE-Schalter Power-Anzeige Anschluss MIC IN SPITZE: + PHASE RING: - PHASE 1: MASSE... -
Seite 5: Linke Seite
Überblick über das Gerät (Fortsetzung) Linke Seite POWER-Schalter OPERATION MODE Schalter S/PDIF IN SELECT Schalter SYNC-Anzeige S/PDIF OUT Buchsen S/PDIF IN Buchsen Rückseite MIDI OUT Buchse USB 2.0 Port MIDI IN Buchse Buchse für das 5 V Netzteil... -
Seite 6: Treiberinstallation
Ihren Computer herunter. ANMERKUNG • Der aktuelle Treiber für das ZOOM U-44 steht auf der oben genannten Webseite zum Download bereit. • Laden Sie den Treiber für Ihr jeweiliges Betriebssystem herunter. Starten Sie das Installationsprogramm und installieren Sie den Treiber. -
Seite 7: Auswahl Der Stromversorgung
Auswahl der Stromversorgung Betrieb über Bus-Power Verbinden Sie das mit einem USB-Kabel mit dem Computer. <Rückseite> Batteriebetrieb Öffnen Sie die Batteriefachabdeckung auf der Unterseite des Setzen Sie die Batterien ein. Schließen Sie die Batteriefachabdeckung wieder. ANMERKUNG • Verwenden Sie ausschließlich Alkaline- oder aufladbare NiMH-Batterien. •... -
Seite 8: Anschluss An Einen Computer
Anschluss an einen Computer Minimieren Sie die Lautstärke der am angeschlossenen Quellgeräte. Stellen Sie auf AUDIO INTERFACE. Verbinden Sie das mit einem USB-Kabel mit dem Computer. <Rückseite> Stellen Sie auf USB oder BATTERY/DC IN, um das Gerät einzuschalten. ANMERKUNG • Sofern auf AUDIO INTERFACE eingestellt ist, kann das nur in Verbindung mit einem Computer be- trieben werden. - Seite 9 iOS-Gerät-Anschluss Sie können das an ein iOS-Gerät anschließen, wenn Sie es über das AD-17 Netzteil, ein externes Gleichstromnetzteil oder AA-Batterien mit Strom versorgen. Minimieren Sie die Lautstärke der am angeschlossenen Quellgeräte. Stellen Sie auf AUDIO INTERFACE. Setzen Sie Batterien ein oder schließen Sie ein externes Netzteil an. (→ S. 7) Verbinden Sie das über ein Apple iPad Camera Connection Kit oder einen Lightning auf USB Kamera-Adapter mit dem iOS-Gerät.
-
Seite 10: Ausschalten Des Geräts
Ausschalten des Geräts Minimieren Sie die Lautstärke der am angeschlossenen Quellgeräte. Schalten Sie Verstärker, Monitore und andere mit dem verbundene Aus- gabegeräte aus. Stellen Sie auf OFF . -
Seite 11: Anschluss Von Instrumenten
Anschluss von Instrumenten Schließen Sie Instrumente mit TRS- oder monophonen Klinkenkabeln an den INPUTS 1 und 2 an. Gitarre Bassgitarre (Mono-Instrumentenkabel) Keyboard (TRS-Kabel) Einsatz der Hi-Z-Funktion Die Hi-Z-Funktion steht nur für INPUT 1 zur Verfügung. • Wenn Sie Gitarren oder Bässe mit passiven Tonabnehmern an IN- •... -
Seite 12: Anschluss Von Mikrofonen
Anschluss von Mikrofonen Schließen Sie Mikrofone mit XLR-Kabeln an den INPUTS 1/2 an. Dynamisches Mikrofon (XLR-Kabel) Kondensatormikrofon (XLR-Kabel) Aktivieren der Phantomspeisung Sofern Sie ein Kondensatormikrofon einsetzen, schalten Sie • an ( Wenn die Phantomspeisung aktiv ist, wird sie an den INPUTS 1 und •... -
Seite 13: Anpassen Der Eingangsverstärkung
Anpassen der Eingangsverstärkung Sie können die Vorverstärkung für jeden Eingang separat einstellen. Überprüfen Sie den Pegel für das Eingangssignal. Leuchtet grün: Es liegt ein Eingangssignal an. Leuchtet rot: Das Eingangssignal übersteuert. Anpassen der Eingangsverstärkung Bedienen Sie den Regler HINWEIS • Um ein Übersteuern während der Aufnahme zu verhindern, stellen Sie die Eingangsverstärkung so ein, dass die Pegelan- zeige nicht rot leuchtet. -
Seite 14: Anschluss Von Kopfhörern Und Lautsprechern
Anschluss von Kopfhörern und Lautsprechern Schließen Sie einen Kopfhörer an der PHONES-Buchse und Lautsprecher an den MAIN Out Buchsen an und stellen Sie die Lautstärke nach Bedarf ein. Schließen Sie einen Kopfhörer oder Lautsprecher an. Lautsprecher Kopfhörer Stellen Sie die Kopfhörer-/Lautsprecher- Lautstärke ein. -
Seite 15: Stummschalten Der Ausgänge
Stummschalten der Ausgänge Für die Ausgänge der Kanäle A (MAIN OUT/LINE OUT 1) und B (PHONES/LINE OUT 2) kann die Stummschaltung de-/aktiviert werden. Drücken Sie in dem Kanal, den Sie stummschalten möchten. Leuchtet: stummgeschaltet Leuchtet nicht: nicht stummgeschaltet... -
Seite 16: Einsatz Des Direct-Monitorings
Einsatz des Direct-Monitorings Direct Monitoring ermöglicht das Abhören der Eingangssignale, bevor diese an den Computer ausgegeben werden. Auf diese Weise können Sie das Audiosignal am latenzfrei abhören. Bedienen Sie , um das Mischungsverhält- nis zwischen dem Eingangssignal und den Wiedergabesignalen aus dem Computer anzupassen. -
Seite 17: Mischung Der Wiedergabesignale Des Computers
Mischung der Wiedergabesignale des Computers Die Balance zwischen den Wiedergabesignalen 1-2 und 3-4 aus dem Computer kann für die Ausgänge LINE OUT 2 und PHONES individuell eingestellt werden. Beispielsweise können Sie den Ausgang PHONES während einer Live-Darbietung zwi- schen dem Clicktrack und dem MAIN OUT aussteuern. Oder Sie stellen die Balance wäh- rend eines DJ-Sets zwischen dem Vorhör- und dem MAIN OUT Signal ein. -
Seite 18: Anschluss Von Midi-Geräten
Anschluss und einen reibungslosen Betrieb sicherzustellen. <Windows> Verwenden Sie den ZOOM U-44 Driver. Verwenden Sie nicht den Treiber MIDI IN/OUT 2 (ZOOM U-44 Driver). <Mac> Verwenden Sie den ZOOM U-44 MIDI I/O Port. Verwenden Sie nicht den ZOOM U-44 Reserved Port. -
Seite 19: Betrieb Mit Anderen Digitalen Audiogeräten
• Gehen Sie wie folgt vor, um die Samplingrate ändern: <Windows> Öffnen Sie die Systemsteuerung auf Ihrem Computer. Wählen Sie die Kategorie „Hardware und Sound“ und stellen Sie die Samplingrate im ZOOM Control Panel nach Bedarf ein. <Mac> Öffnen Sie den Ordner „Dienstprogramme“ im Ordner „Programme“ , doppelklicken Sie auf die Anwendung „Audio-MIDI-Setup“... -
Seite 20: Empfang Von S/Pdif-Signalen
Betrieb mit anderen digitalen Audiogeräten (Fortsetzung) Empfang von S/PDIF-Signalen Stellen Sie auf OPTICAL oder COAXIAL, um den gewünschten Eingang auszuwählen. Verbinden Sie das S/PDIF-Gerät mit der in Schritt 1 ausgewählten S/PDIF IN Buchse. (Eingang) S/PDIF IN Buchse S/PDIF IN Buchse S/PDIF-Gerät (Ausgang) S/PDIF OUT Buchse... -
Seite 21: Ausgabe Von S/Pdif-Signalen
Betrieb mit anderen digitalen Audiogeräten (Fortsetzung) Ausgabe von S/PDIF-Signalen Verbinden Sie das S/PDIF-Gerät mit der Buchse S/PDIF OUT. (Ausgang) S/PDIF OUT Buchse S/PDIF OUT Buchse S/PDIF-Gerät (Eingang) S/PDIF IN Buchse ANMERKUNG • An den S/PDIF-Buchsen liegt dasselbe Signal wie an den MAIN OUT und LINE OUT 1 Buchsen an. HINWEIS •... -
Seite 22: Einsatz Der Mic-Kapseln Aus Der Zoom H-Serie
Einsatz der Mic-Kapseln aus der ZOOM H-Serie Am MIC-IN-Eingang auf der Vorderseite des können Sie eine Mikrofonkapsel aus der ZOOM H-Serie anschließen. ANMERKUNG • Der Mikrofonkapsel-Eingang ist INPUT 3/4 zugewiesen. • Sofern eine Mikrofonkapsel angeschlossen ist, können die S/PDIF IN Buchsen (OPTICAL und COAXIAL) nicht genutzt werden. - Seite 23 • In Verbindung mit den Kapseln MSH-6 und SSH-6 werden die Audiodaten im RAW-Format aufgenommen, das sich von herkömmlichen Stereodateien unterscheidet. Aus diesem Grund müssen Sie nach der Aufnahme mit Hilfe des ZOOM MS Decoders oder eines anderen Software-Plug-Ins zunächst die Stereobreite einstellen und die Datei anschließend als her- kömmliche Stereodatei ausgeben.
-
Seite 24: Betrieb Als Ad/Da-Wandler Und Mic-Preamp (Standalone Mode)
Betrieb als AD/DA-Wandler und Mic-Preamp (Standalone Mode) Minimieren Sie die Lautstärke des am angeschlossenen Quellgeräts. Legen Sie Batterien ein bzw. schließen Sie ein Netzteil an. (→ S. 7) Wählen Sie mit die Samplingrate. INTERNAL: Betrieb mit 44,1 oder 48 kHz Samplingrate (Master) S/PDIF: Die Samplingrate wird von dem Signal am Eingang OPTICAL IN bzw. -
Seite 25: Fehlerbehebung
• Installieren Sie den Treiber neu. • Stellen Sie sicher, dass in den Audioeinstellungen • Schließen Sie das direkt an einem USB- Ihres Computers „ZOOM U-44“ ausgewählt ist. Port des Computers an. Schließen Sie es nicht • Stellen Sie sicher, dass das für Ihre Soft- über einen USB-Hub an. -
Seite 26: Spezifikationen
24 Bit Schnittstelle USB 2.0 MIDI IN/OUT 5-polige DIN-Buchsen Stromversorgung USB (Type B)/ZOOM AD-17 (Micro-B)/5 V Gleichstromnetzteil (Micro-B)/2 AA-Batterien/Akkus (ca. 4 Stunden Dauerbetrieb ohne Phantomspeisung) Leistungsaufnahme max. 5 W Abmessungen 198,8 mm (T) x 92,3 mm (B) x 42,7 mm (H) 310 g... -
Seite 27: Signalflussdiagramme
Signalflussdiagramme Signalflussdiagramm AUDIO INTERFACE Modus DIRECT PEGEL MONITOR ANZEIGE INPUT OUTPUT OUTPUT 1 2 3 4 1 2 3 4 1 2 3 4 Hi-Z/ Gain INPUT1 Lo-Z INPUT1 Gain INPUT2 INPUT2 INPUT1 -6dB -6dB COAXIAL IN OPTICAL OUT INPUT3 INPUT4 INPUT2 -6dB... - Seite 28 ZOOM CORPORATION 4-4-3 Kandasurugadai, Chiyoda-ku, Tokyo 101-0062 Japan http://www.zoom.co.jp Z2I-2573-02...
