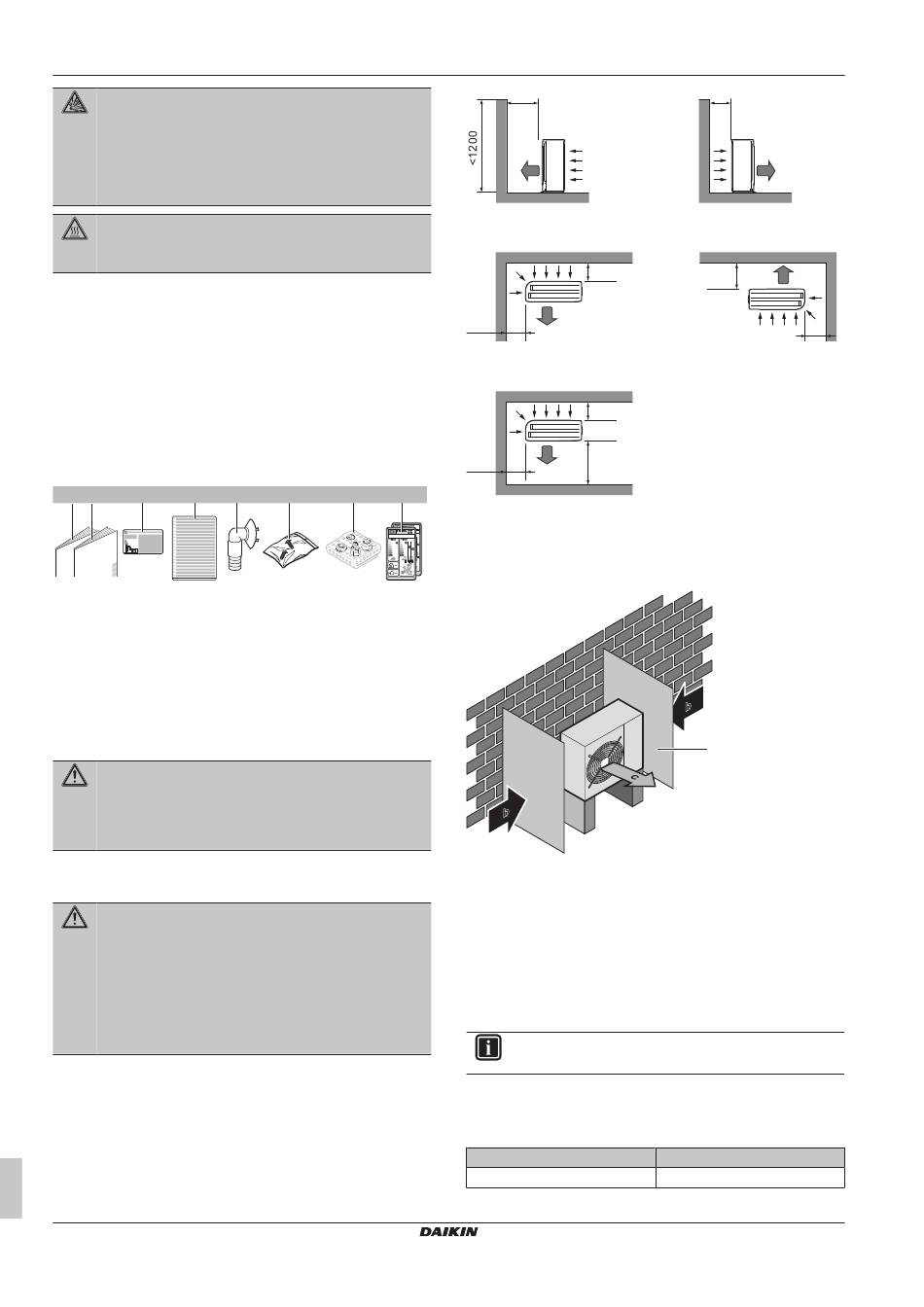

3 Über die Verpackung
GEFAHR: EXPLOSIONSGEFAHR
▪ Verwenden Sie einen Rohrschneider, wenn Sie den
Verdichter entfernen wollen.
▪ KEINEN Lötbrenner verwenden!
▪ Verwenden Sie nur zugelassene Kältemittel und
Schmiermittel.
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
Den Verdichter NICHT mit bloßen Händen berühren.
3 Über die Verpackung
3.1 Außengerät
3.1.1 So entfernen Sie das Zubehör vom
Außengerät
1 Die Außeneinheit anheben.
2 Unten am Paket das Zubehör entfernen.
c d
a b
1× 1×
1× 1×
a Installationsanleitung für die Außeneinheit
b Allgemeine Sicherheitshinweise
c Etikett für fluorierte Treibhausgase
d Mehrsprachiges Etikett für fluorierte Treibhausgase
e Abflussstutzen
f Schrauben-Beutel (zum Befestigen der Kabelhalterung)
g Baugruppe Reduzierstück
h Energiezeichen
4 Installation des Geräts
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
4.1

Den Ort der Installation vorbereiten

WARNUNG
Das Gerät muss in einem Raum so gelagert werden, dass
es nicht mechanisch beschädigt werden kann. Der Raum
muss gut belüftet sein und es darf keine kontinuierlich
vorhandene Entzündungsquellen geben (Beispiel: offene
Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein
elektrisches Heizgerät). Die Größe des Raums muss den
Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
4.1.1 Anforderungen an den Installationsort für
die Außeneinheit
Achten Sie darauf, dass folgende Abstände eingehalten werden:
▪ Wand, die 1 Seite gegenüber liegt:
Installationsanleitung
8
e f g h
1× 1× 1× 2×
>100
b
a
▪ Wand, die 2 Seiten gegenüber liegt:
b
>100
a
>50
▪ Wand, die 3 Seiten gegenüber liegt:
b
>150
a
>50
>300
(mm)
a Luftauslass
b Lufteinlass
Lassen Sie unterhalb der Decke einen Arbeitsbereich von 300 mm
und 250 mm für Wartungsarbeiten an Rohren und Verkabelung.
b
a Ablenkplatte
b Vorherrschende Windrichtung
c Luftauslass
Das Gerät NICHT in schallsensiblen Umgebungen installieren (z. B.
in der Nähe von Schlafzimmern), an denen die Betriebsgeräusche
Störungen verursachen könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen der
Geräuschpegel gemessen, dann kann ein höherer Wert gemessen
werden als der, der im Geräuschspektrum im Datenbuch angegeben
ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
Die Außeneinheit ist ausschließlich für die Außeninstallation
konzipiert und für den Betrieb bei Außentemperaturen in folgenden
Bereichen (es sei denn,
angeschlossenen Inneneinheit sind andere Angaben):
Kühlen
–10~46°C
tr
>50
b
a
(mm)
a
>150
b
>50
(mm)
b
a
in der Betriebsanleitung der
Heizen
–15~24°C
tr
2MXM40+50A
