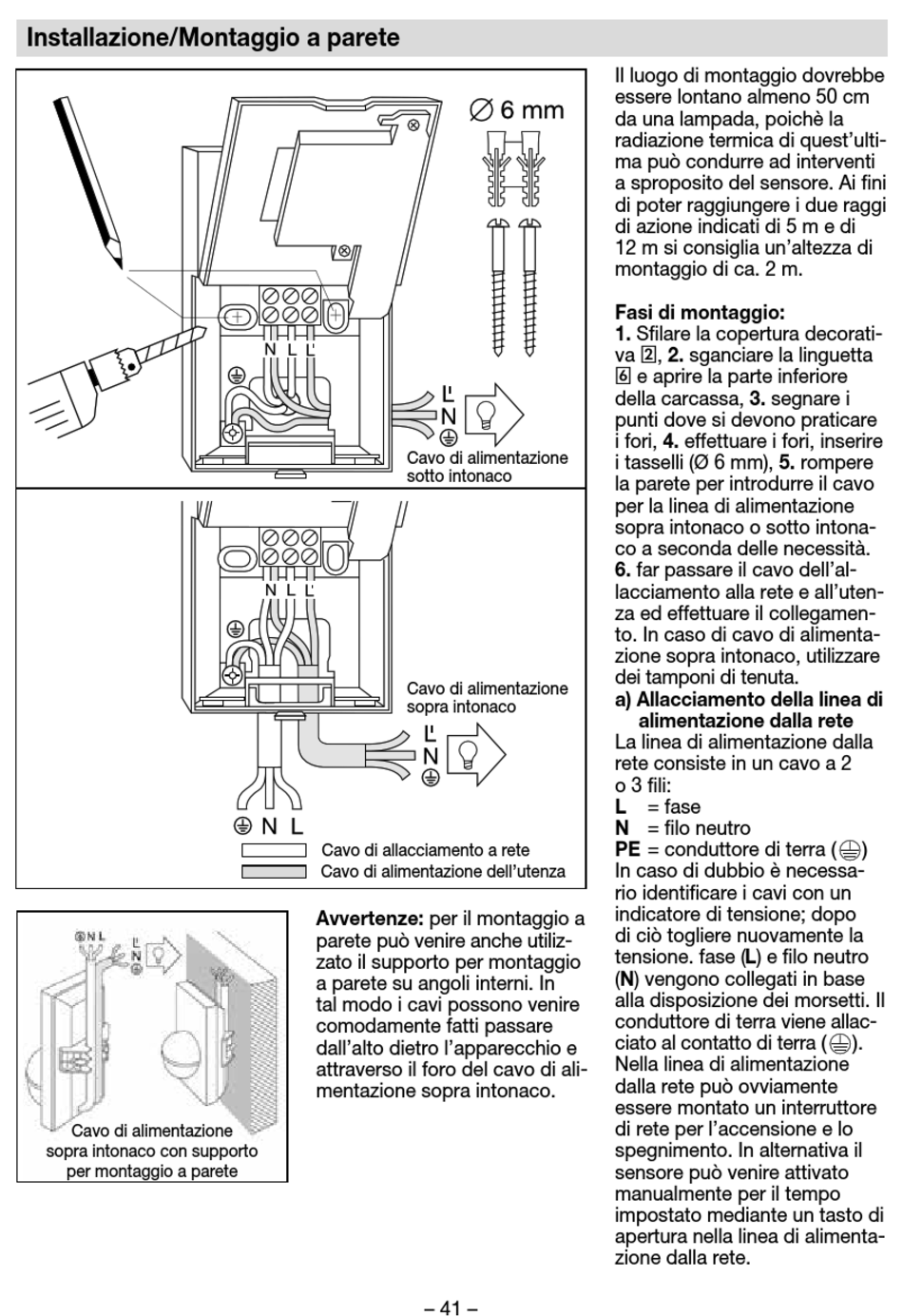

Installazione/Montaggio a parete
Cavo di alimentazione
sopra intonaco con supporto
per montaggio a parete
Cavo di alimentazione
sotto intonaco
Cavo di alimentazione
sopra intonaco
Cavo di allacciamento a rete
Cavo di alimentazione dell'utenza
Avvertenze: per il montaggio a
parete può venire anche utiliz-
zato il supporto per montaggio
a parete su angoli interni. In
tal modo i cavi possono venire
comodamente fatti passare
dall'alto dietro l'apparecchio e
attraverso il foro del cavo di ali-
mentazione sopra intonaco.
– 41 –
Il luogo di montaggio dovrebbe
essere lontano almeno 50 cm
da una lampada, poichè la
radiazione termica di quest'ulti-
ma può condurre ad interventi
a sproposito del sensore. Ai fini
di poter raggiungere i due raggi
di azione indicati di 5 m e di
12 m si consiglia un'altezza di
montaggio di ca. 2 m.
Fasi di montaggio:
1. Sfilare la copertura decorati-
va 2, 2. sganciare la linguetta
6 e aprire la parte inferiore
della carcassa, 3. segnare i
punti dove si devono praticare
i fori, 4. effettuare i fori, inserire
i tasselli (Ø 6 mm), 5. rompere
la parete per introdurre il cavo
per la linea di alimentazione
sopra intonaco o sotto intona-
co a seconda delle necessità.
6. far passare il cavo dell'al-
lacciamento alla rete e all'uten-
za ed effettuare il collegamen-
to. In caso di cavo di alimenta-
zione sopra intonaco, utilizzare
dei tamponi di tenuta.
a) Allacciamento della linea di
alimentazione dalla rete
La linea di alimentazione dalla
rete consiste in un cavo a 2
o 3 fili:
L = fase
N = filo neutro
PE = conduttore di terra (
In caso di dubbio è necessa-
rio identificare i cavi con un
indicatore di tensione; dopo
di ciò togliere nuovamente la
tensione. fase (L) e filo neutro
(N) vengono collegati in base
alla disposizione dei morsetti. Il
conduttore di terra viene allac-
ciato al contatto di terra (
Nella linea di alimentazione
dalla rete può ovviamente
essere montato un interruttore
di rete per l'accensione e lo
spegnimento. In alternativa il
sensore può venire attivato
manualmente per il tempo
impostato mediante un tasto di
apertura nella linea di alimenta-
zione dalla rete.
)
).
