Druckförderanlage SILOMAT trailer DF Q 105/145 / Teil 2 Übersicht, Bedienung und Service
[13] Stromversorgung Magnetventil
4.2
Kurzbeschreibung
Die Druckförderanlage PFT SILOMAT trailer DF Q ist eine pneumatische, vollautomatisch arbeitende Förder-
anlage und übernimmt den Materialtransport von Werktrockenmörtel aus dem Silo/Container zur Verputzma-
schine.
Die SILOMAT trailer DF Q ist für alle Drucksilos mit einem zulässigen Druck von 2 bar und einer C-Kupplung
als Anschluss am Siloauslauf zu verwenden.
4.3
Funktionsbeschreibung - Arbeitsablauf
Liegt das Anforderungssignal des Füllstandmelder mindestens 3 Sekunden an, so beginnt der automatisch
ablaufende Förderzyklus.
Der Rotationskompressor läuft an und füllt über die Luftarmatur das Silo, bis ca. 1,8 bar Druck im Silo
erreicht sind. Erst dann öffnet das Quetschventil und Material fließt in den Förderschlauch. Gleichzeitig
mit Öffnen des Quetschventils wird die Förderluft über ein Magnetventil mit nachfolgendem Rückschlag-
ventil und einen Luftschlauch mit Druckluft-Kupplung in den Förderschlauch freigegeben und versorgt die
Maschine mit Material.
Erlischt die Anforderung des Füllstandmelders, so wird das Quetschventil geschlossen und die Förderluft
bläst so lange weiter in den Förderschlauch, bis der Druck in ihm unter 0,7 bar absinkt, das heißt bis der
Schlauch leergeblasen ist.
Während der ganzen Zeit wird der Rahmen des Förderblockes, der als Luftreservoir dient, über einen Druck-
luftschlauch mit EWO-Kupplungen mit Druckluft versorgt, sodass jederzeit genügend Luftvorrat für einwand-
freies Öffnen und Schließen des Quetschventils vorhanden ist.
4.4
Baugruppenbeschreibung
4.4.1
Schaltschrank
1
2 3
4
5 6 7
10
9
8

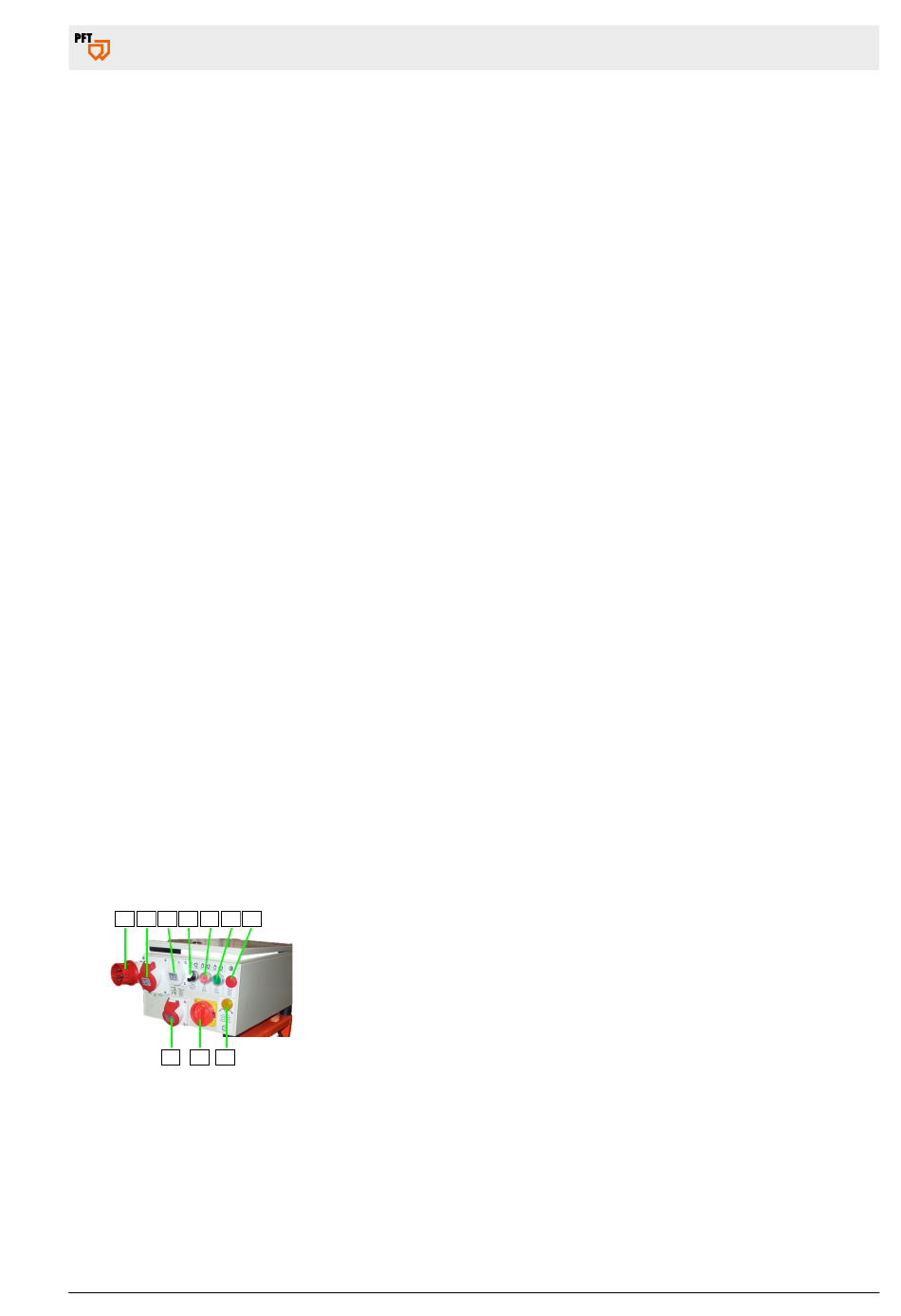

Abb. 8: Baugruppe Schaltschrank
[14] Anschluss Förderschlauch zur Verputzma-
schine
Die Druckförderanlage SILOMAT trailer DF Q 105/145 besteht aus
den in den folgenden Kapiteln beschriebenen Hauptkomponenten.
[1]
Hauptstromanschluss
[2]
CEE-Anbausteckdose für Kompressor Förderblock
[3]
CEE-Anbausteckdose für Anforderung Füllstandmelder
[4]
Wahlschalter Rotationskompressor "Hand-0-Automatik"
[5]
Drucktaster Steuerspannung "AUS"
[6]
Drucktaster Steuerspannung "EIN"
[7]
Kontrollleuchte rot, Motorschutzschalter ausgelöst
[8]
Kontrollleuchte gelb, Drehrichtung ändern
[9]
Hauptwendeschalter, ist gleichzeitig Not-Aus-Schalter
[10] CEE-Anbausteckdose für Anschluss Quetventil
Beschreibung
Seite 19 / 56
