Rückansicht - Oranier Carus 2.0 Bedienungs- Und Montageanleitung

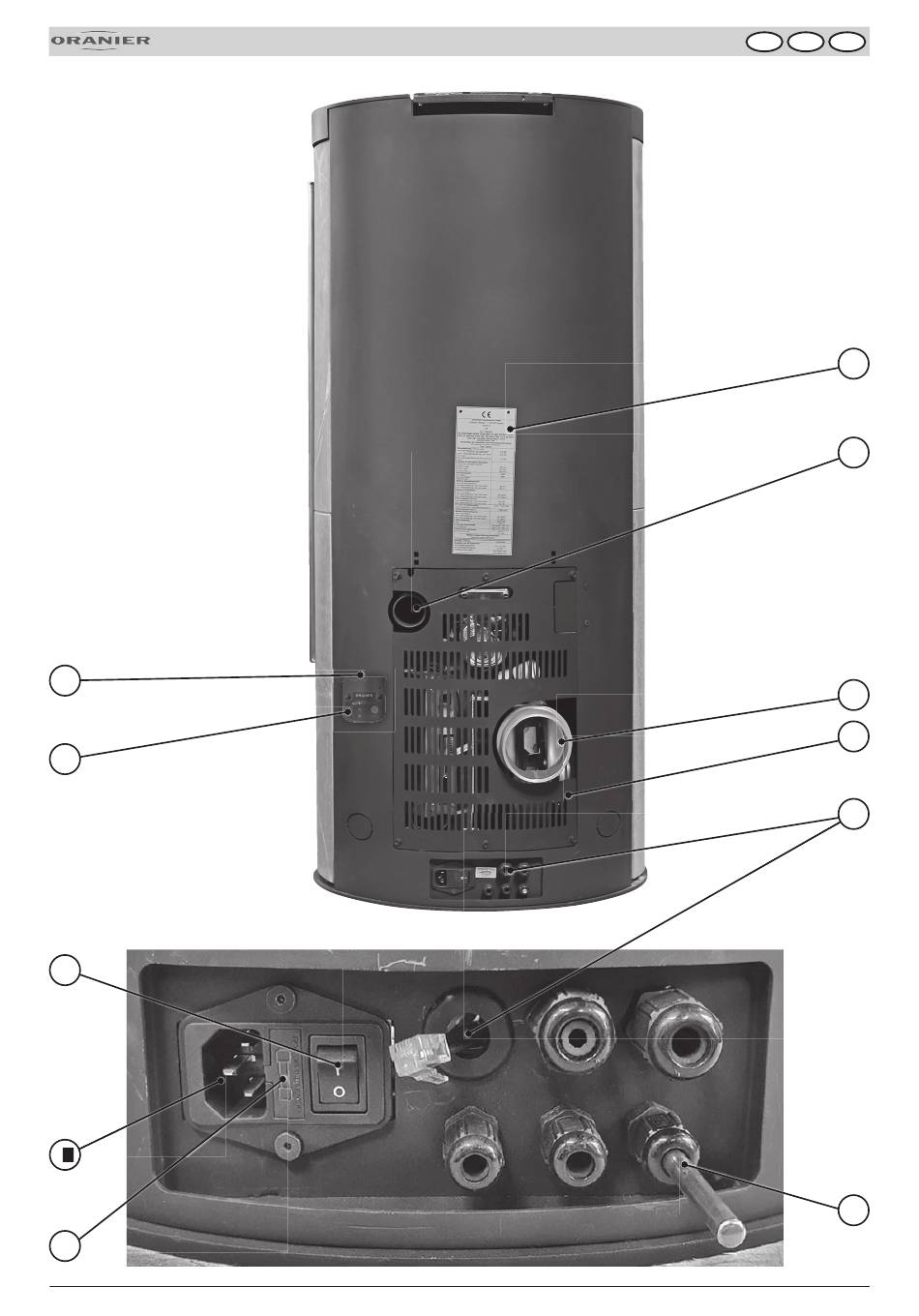

3.2 Rückansicht:
11 Typenschild
12 Verbrennungsluft-Ansaugöff nung
13 Rauchrohrstutzen
14 Abdeckung Serviceöff nung
15 Anschlusskabel mit RS45-Stecker
für Anschluss Wi-Fi-Modul
16 Raumtemperaturfühler
17 Geräte-Hauptsicherung
18 Netzanschluss
19 Netzschalter
20 Wi-Fi-Modul
(Lieferumfang; Montage und
Anschluss bei Bedarf)
21 Befestigungsöff nungen zum
Einhängen des Wi-Fi-Moduls
21
20
19
18 18
17
