inels RFSTI-11B-SL Bedienungsanleitung

RFSTI-11B-SL
Switch unit with a temperature sensor
EN
Schaltaktor mit Temperatursensor
DE AT
Characteristics / Eigenschaften
• The temperature component measures the temperature with an external sensor and at the same
time controls the heating circuit (electric underfloor heating, air conditioning, boiler...).
• They can be combined with Detectors, Controllers or iNELS RF Control system elements.
• It measures the temperature in the range of -20 to +50 °C and sends it to the system component
at regular 5 min. intervals. When the temperature changes suddenly, it sends a signal.
• Setting the function of heating/cooling, hysteresis and off set is carried out in the system com-
ponent or application.
• Allows connection of switched load up to 8 A (2,000 W).
• Range up to 200 m (in open air), in case of insufficient signal between the controller and the unit,
use the RFRP-20N signal repeater or RFIO
• Communication with the bidirectional protocol RFIO
• The BOX version offers installation directly into the installation box, ceiling or cover of the con-
trolled appliance. Easy to install thanks to screwless clamps.
• External sensor TC (-20 to +80 °C) or TZ (-40 to +125 °C) with a length of 3 m, 6 m, 12 m.

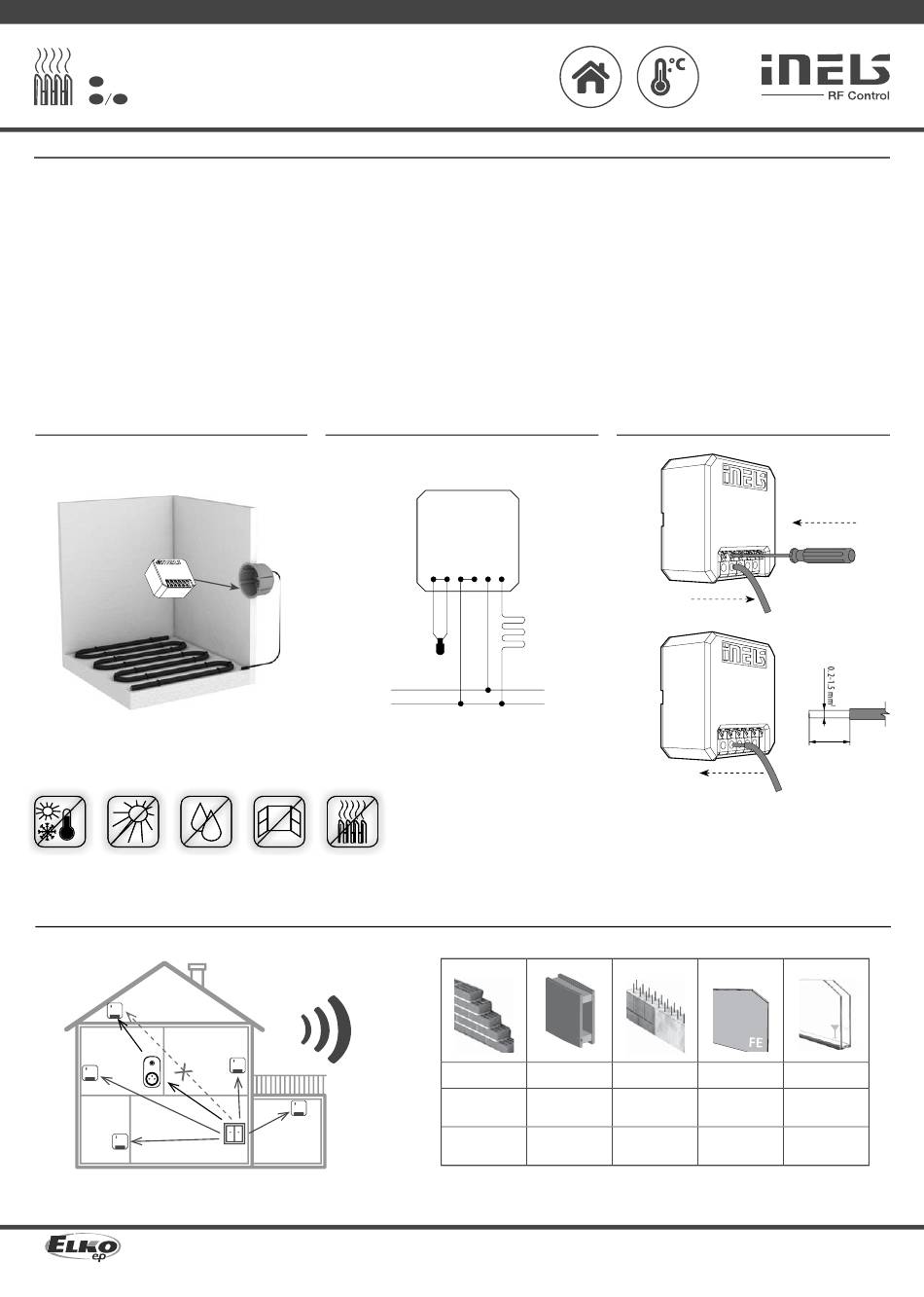

Assembly / Installation
Installation in einer Installationsdose
°C
Avoid rapid temperature changes, direct sunlight and excessive moisture. The temperature units
should not be located near windows or heating equipment, etc., which could aff ect the internal
temperature sensor.
Radio frequency signal penetration through various construction materials /
RFRP-20N
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
Made in Czech Republic
2 protocol devices that support this function.
2 .
Connection /
External sensor /
Externer Sensor
L
N
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
ELKO EP Austria GmbH | Laurenzgasse 10/7 | 1050 Wien | Österreich | E-mail: elko@elkoep.at | Tel: +43 (0) 676 942 9314
www.elkoep.com / www.elkoep.de / www.elkoep.at
• Die Temperatur wird mit einem externen Sensor gemessen und steuert gleichzeitig den Heizkre-
is (Elektro-Fußbodenheizung, Klimaanlage,Kessel...)
• Kann mit verschiedenen Detektoren, Überwachungs- oder Systemeinheiten des iNELS RF Con-
trol kombiniert werden.
• Gemessen wird die Temperatur im Bereich von -20 bis +50 °C, diese wird in regelmäßigen 5 -
minütigen Intervallen an die Systemelemente weitergeleitet. Bei plötzlicher Änderung der Tem-
peratur (z. B. bei einer manuellen Eingabe) wird ein Signal sofort gesendet.
• Die Funktionen Heizen/Kühlen, Hysterese und Offset werden im System oder in der Applikation
eingestellt.
• Ermöglicht den Anschluss von geschalteten Lasten bis 8 A (2.000 W)
• Reichweite bis zu 200 m (im Freien); bei unzureichendem Signal zwischen Controller und Einheit
können entweder ein RFRP-20N-Signalverstärker oder RFIO
den, die diese Funktion unterstützen.
• Kommunikation mit bidirektionalem (zwei Weg) RFIO
• Die BOX-Version bietet eine Installation direkt in die Installationsdose oder Abdeckung des ges-
teuerten Gerätes. Einfache Bedienung dank schraubenloser Klemmen.
• Außensensor TC (-20 bis +80 °C) oder TZ (-40 bis +125 °C) mit einer Länge von 3 m, 6 m, 12 m.
Verbindung
N N L V
THERM
Vermeiden Sie den Einfl uss von schnellen Temperaturänderungen, direktem Sonnenlicht und über-
durchschnittlicher Verschmutzung. Die Einheit sollte nicht direkt am Fenster, einer Heizung etc. ins-
talliert werden, da dieses den internen Temperatursender beeinfussen würde.
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
60 - 90 % 80 - 95 %
wooden structures
brick walls
with plaster boards
Holzkonstruktionen
Ziegelwände
mit
Gipskartonplatten
2
-Protokollelemente verwendet wer-
2
-Protokoll.
Screwless terminals / Schraubenlose Klemmen
20 - 60 % 0 - 10 %
reinforced
metal partitions
concrete
Stahlbeton Metallwände
02-49/2022 Rev.0
20-16 AWG
max. 8 mm
80- 90 %
common glass
Glas
