Definition des RJ45 Port Pin

CAN
1 ---
2 ---
3 ---
4 CANH
5 CANL
6 GND
7 ---
8 ---
Hinweis: Anderer Pin muss NULL sein, sonst kann er die Kommunikation des Systems beeinflussen.

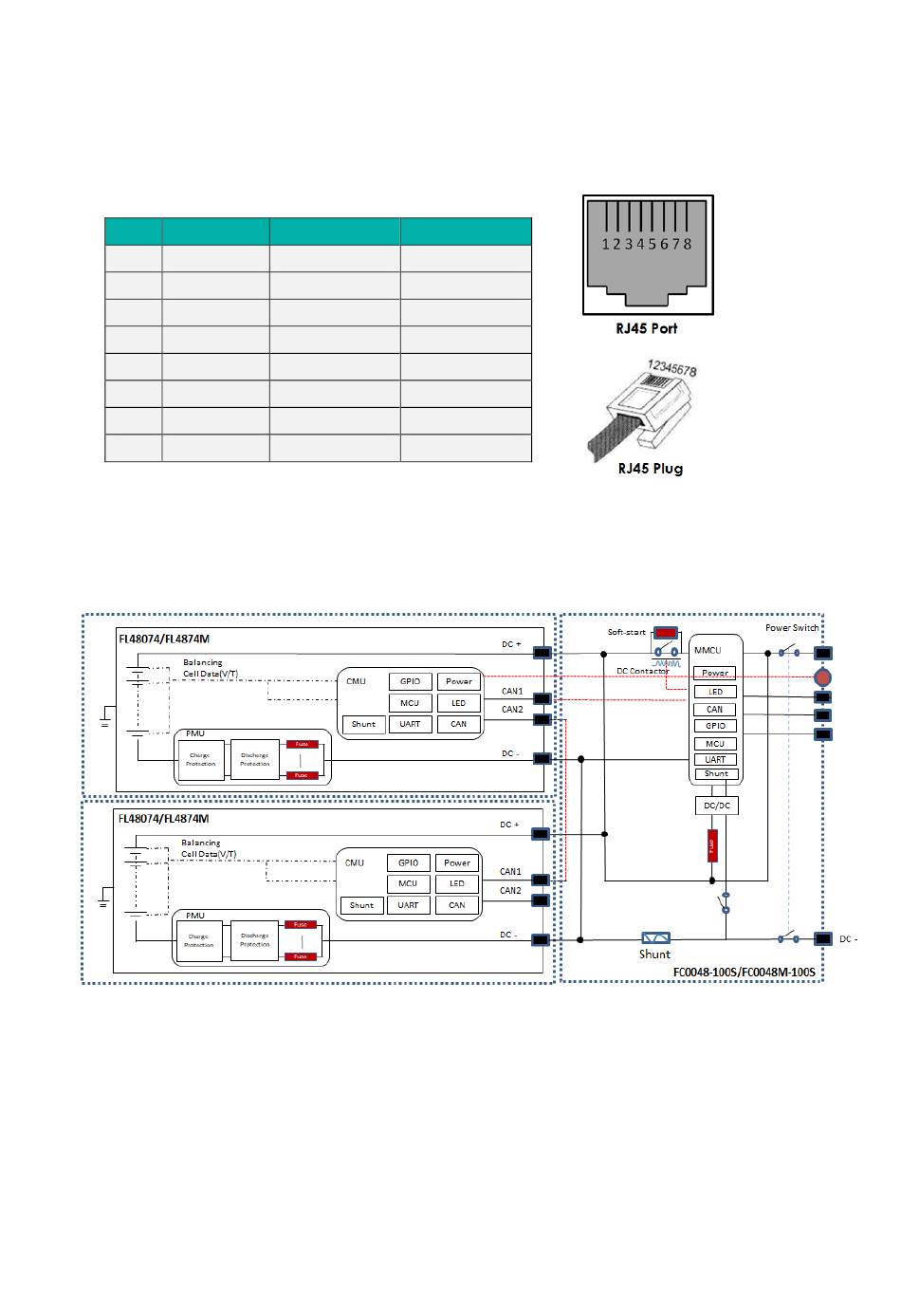

2.3 Anlagenschema

RS485 RS232
--- ---
--- ---
--- TX
--- ---
--- ---
RX
RS485A ---
RS485B ---
