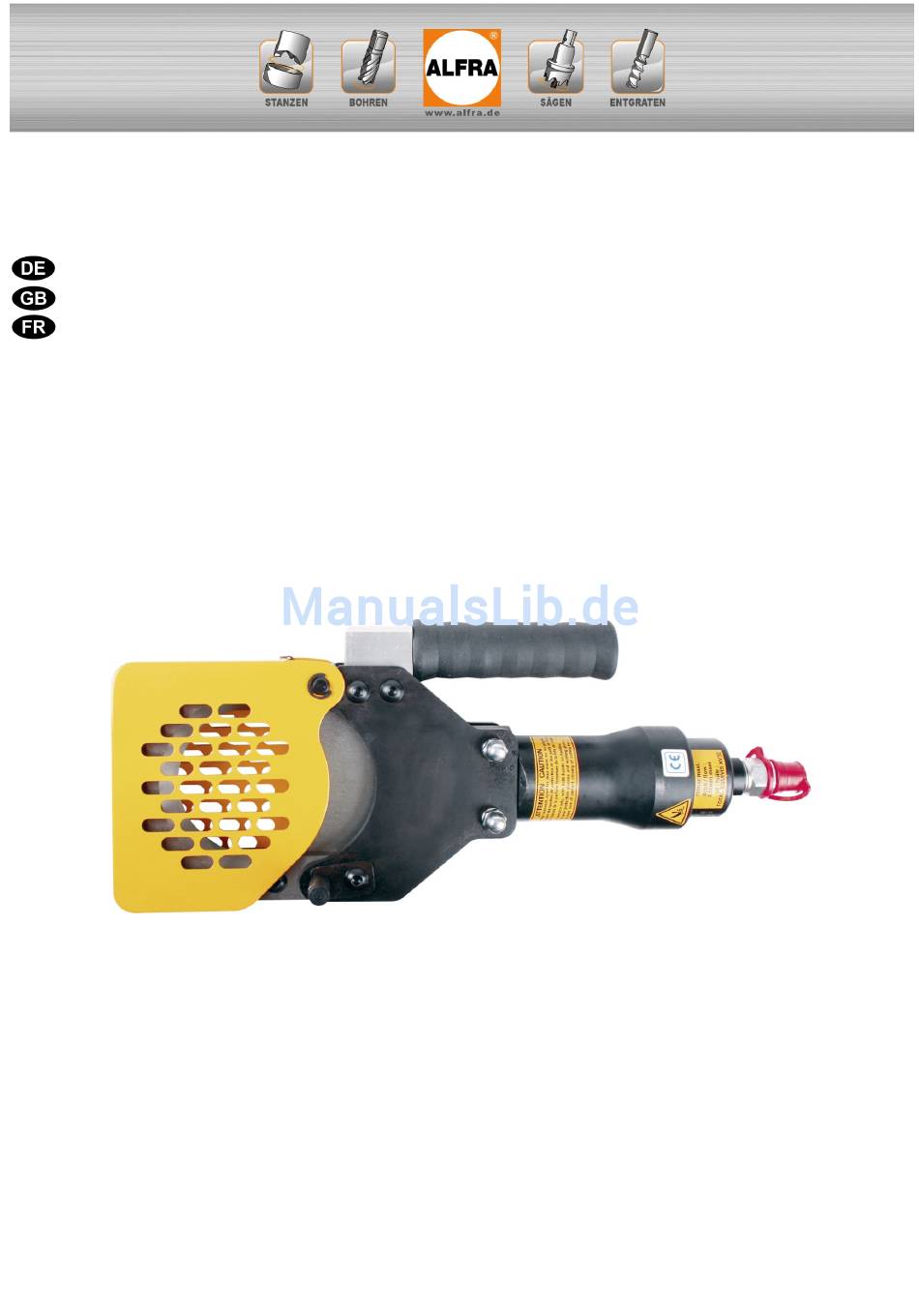

- Seite 1 Bedienungsanleitung / Operation Manual / Mode d’emploi Hydraulischer Kabelschneider AKS 85 Hydraulic Hand Cable Cutter AKS 85 Coupe-Câbles Hydrauliques Manuels AKS 85 Artikel Nr. 04002 / Prod.-No. 04002 / Produit no. 04002...
- Seite 2 Inhaltsverzeichnis / Contents / Table des matières Sicherheitshinweise, Bestimmungsgemäße Verwendung, Vor Inbetriebnahme Technische Daten, Bedienung, Demontage der lesen und Seite 3 Schneidmesser, Explosionszeichnung, Ersatzteilliste. aufbewahren! Safety instructions, specified conditions of use, technical data, Please read and save operation, disassembling the blades, exploded drawing, spare Page 7 these instructions! parts list.
- Seite 3 Sicherheitshinweise Verwenden Sie den Kabelschneider nie an stromführenden Leitungen. Während des Schneidens nicht in den Schneidkopf fassen. Bestimmungsgemäße Verwendung Der Kabelschneider schneidet Kabel aus Kupfer und Aluminium mit einem maximalen Durchmesser von 85 mm. Er ist besonders zum Schneiden von Erdkabeln geeignet. Technische Daten Schneidkraft: 55 kN...
- Seite 4 2. Führen Sie das Kabel in den Schneidkopf ein oder öffnen Sie den Schneidkopf durch Herausziehen des Arretierbolzens (91). Achten Sie vor dem Schneiden darauf, dass der Arretierbolzen wieder richtig eingerastet ist. 3. Betätigen Sie die Hydraulikpumpe, um das bewegliche Messer auf das Kabel zu zuführen. Achten Sie darauf, dass sich das Kabel in der richtigen Schneidposition befindet.
- Seite 5 Demontage der Messer Sie können den Austausch der Messer selbst vornehmen, falls es abgenutzt oder beschädigt ist. Halten Sie sich genau an die Anleitung und führen Sie die Arbeit mit größter Sorgfalt aus. Um das Messer zu demontieren, muß es sich ganz in der Ausgangsstellung befinden. 1.
- Seite 6 4. Bewegen Sie die Kolbenstange des Kabelschneiders so weit nach vorne bis Sie den Stift (100) herausziehen können. Entfernen Sie das bewegliche Messer. Die Montage erfolgt in umgekehrter Reihenfolge. Die Messer leicht einfetten. Wartung Den Kabelschneider sauber halten, um eine einwandfreie Funktion zu gewährleisten. Falls der Kabelschneider eine längere Zeit nicht benutzt wird, die metallenen Teile leicht mit Öl einsprühen und in der mitgelieferten Tasche lagern.
- Seite 16 Ersatzteiliste / spare parts list / liste de pièces de rechange Art.Nr. Qty Bezeichnung Description Description 040137001 Kolben Piston Piston 040137004 Feder Spring Ressort 040137010 Gegenmesser Counter blade Contre-lame 040137011 Führungsschiene Crossbar Barre de guidage 040137012 Gleitschiene Slide way Barre de glissière 040137014 Platte Plate...
- Seite 20 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
