Bedienungsanleitung / Operation Instructions / Manuel d'utilisation

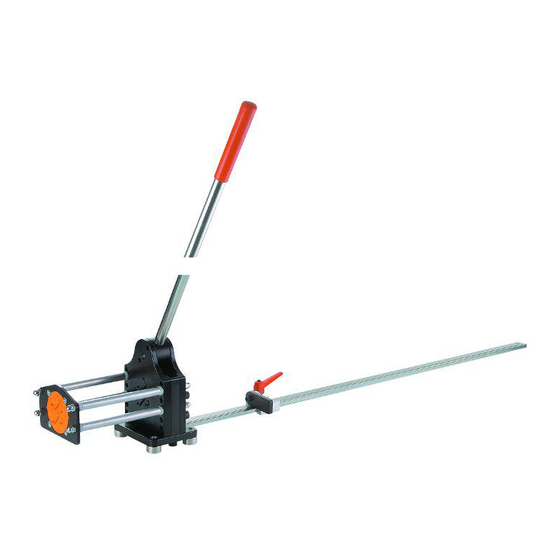

DIN-SCHIENEN SCHNEIDGERÄT ALC-02
DIN-RAIL CUTTING MACHINE ALC-02
APPAREIL À COUPER DES „RAILS DIN" ALC-02
Artikel Nr. 03004 / Prod.-No. 03004 / N° de produit 03004
1
Werbung
Verwandte Anleitungen für ALFRA ALC-02
Inhaltszusammenfassung für ALFRA ALC-02

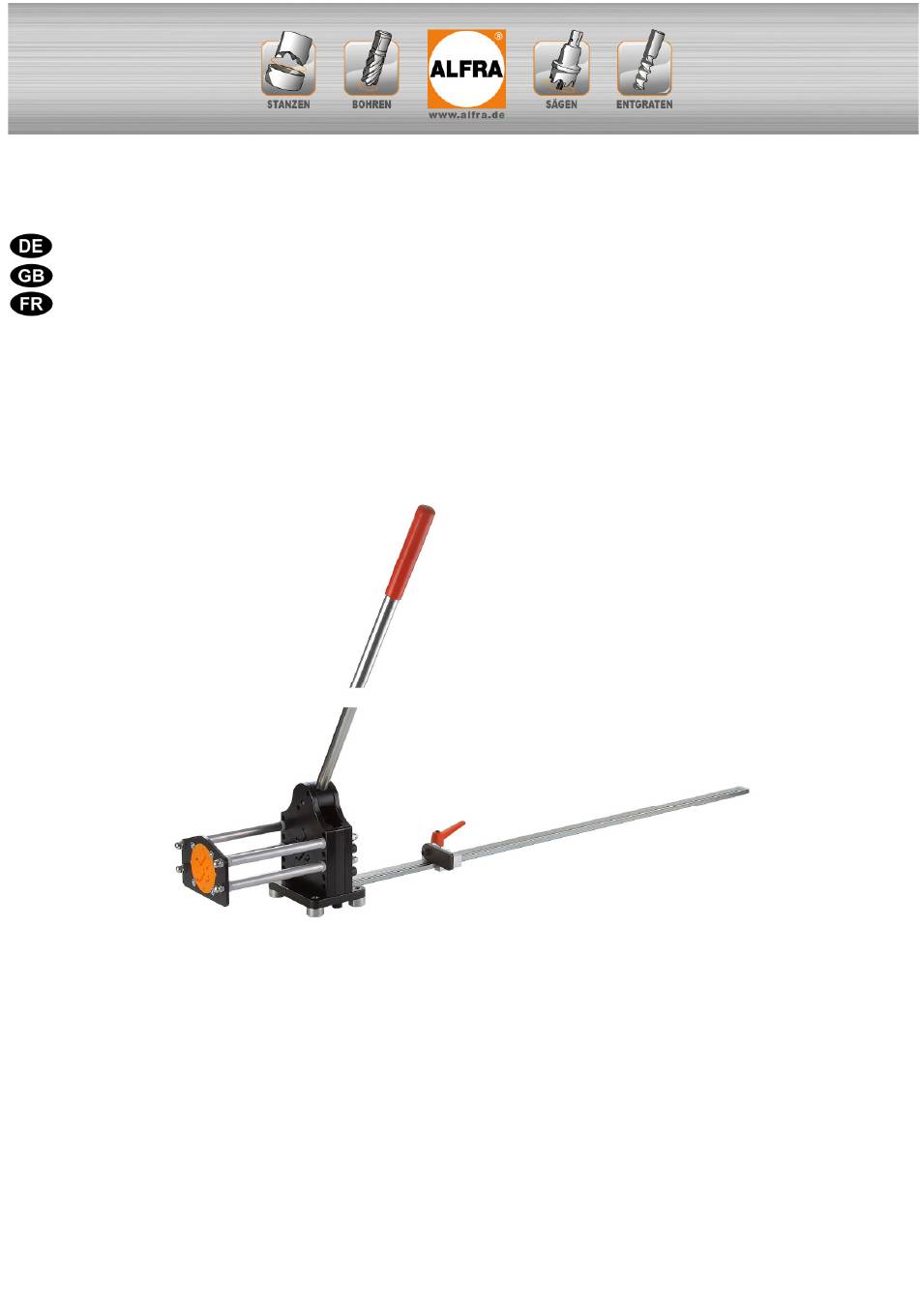

- Seite 1 Bedienungsanleitung / Operation Instructions / Manuel d'utilisation DIN-SCHIENEN SCHNEIDGERÄT ALC-02 DIN-RAIL CUTTING MACHINE ALC-02 APPAREIL À COUPER DES „RAILS DIN“ ALC-02 Artikel Nr. 03004 / Prod.-No. 03004 / N° de produit 03004...
- Seite 2 Bestimmungsgemäße Verwendung Das DIN-Schienen Schneidgerät ist bestimmt zum Schneiden von Profilschienen. Inbetriebnahme Dieses Gerät ist betriebsfertig und benötigt nahezu keine Wartung. Bevor Sie das Gerät in Betrieb nehmen schrauben Sie es fest auf einen Tisch oder eine Werkbank. Montieren Sie die Maßbandschiene (21) mit der Inbusschraube (29).
- Seite 4 Stückliste Pos. Nr. Bezeichnung Stück Frontplatte Scherplatte Rückplatte Grundplatte Seitenteil Exzenter Handhebel mit Griffstück Gerätefuß Exzenterwelle Innensechskantschraube Innensechskantschraube Distanzscheibe Distanzrohr Gewindestange Druckfeder Hutmutter Führungsgrudplatte Profilführung Innensechskantschraube Unterlegscheibe Anschlagschiene mit Maßband Anschlagschieber Klemmscheibe Stift Bremsscheibe Anschlagklappe Innensechskantschraube Unterlegscheibe Innensechskantschraube Unterlegscheibe Klemmhebel...
- Seite 7 Part list Pos. Nr. Bezeichnung Stück Frontplate Shear blade Rear plate Base plate Side part Eccentric Lever Foot Eccentric shaft Hexagon socket screw Hexagon socket screw Spacer washer Distance sleeve Thread rod Pressure spring Cap nut Guidance base plate Guidance for profile rail Hexagon socket screw Washer Stop rail with tape measure...
- Seite 9 Éclatée...
- Seite 12 Alfred Raith GmbH Tel. 06205-3051-0 2. Industriestr. 10 Fax 06205-3051-150 D-68766 Hockenheim Internet: www.alfra.de E-mail: info@alfra.de...
