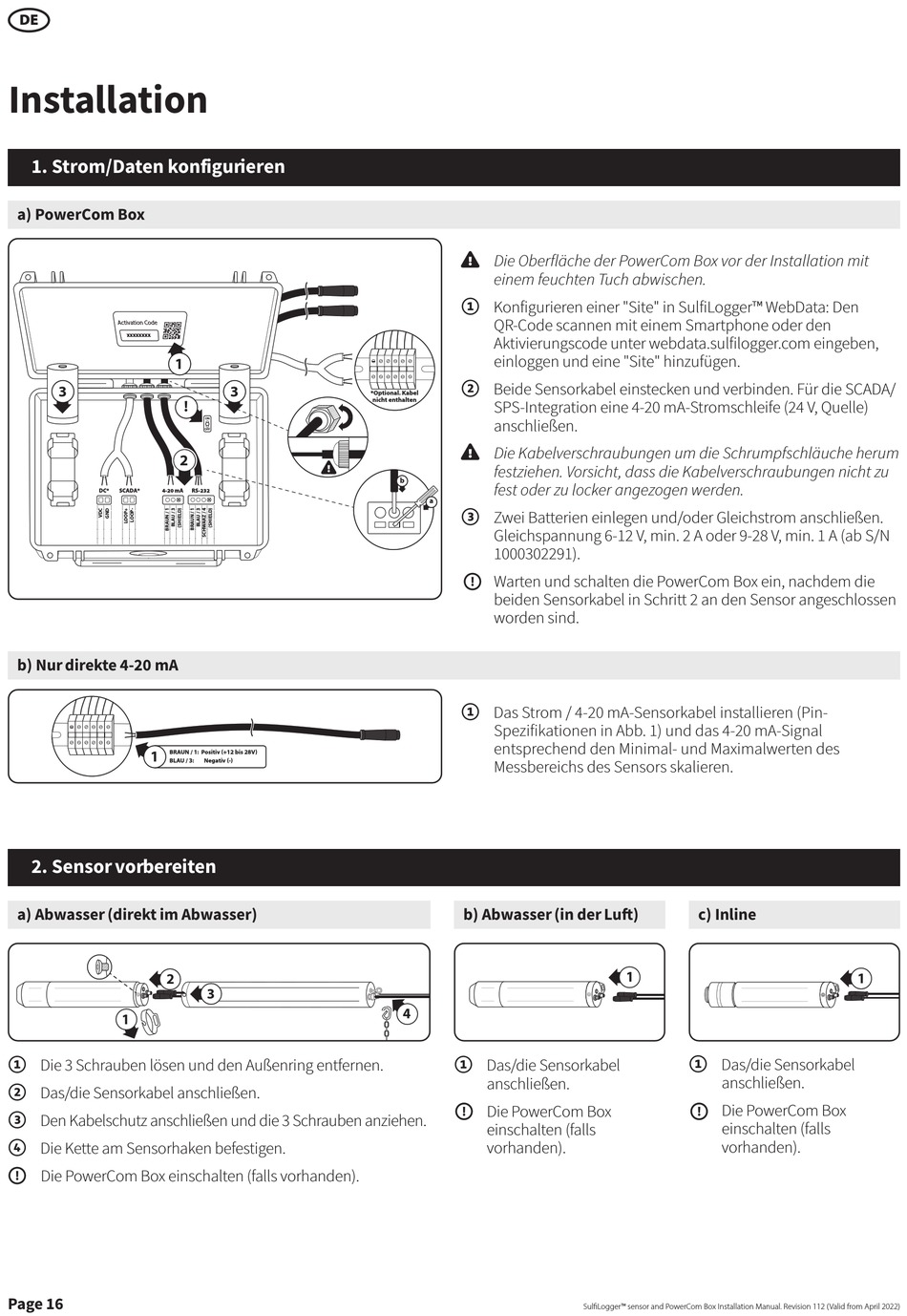

Installation
1. Strom/Daten konfigurieren
a) PowerCom Box
Activation Code
XXXXXXXX
1
3
SCADA*
4-20 mA
DC*
b) Nur direkte 4-20 mA
BRAUN / 1: Positiv (+12 bis 28V)
BLAU / 3:
2. Sensor vorbereiten
a) Abwasser (direkt im Abwasser)
2
1
①
Die 3 Schrauben lösen und den Außenring entfernen.
②
Das/die Sensorkabel anschließen.
③
Den Kabelschutz anschließen und die 3 Schrauben anziehen.
④
Die Kette am Sensorhaken befestigen.
Die PowerCom Box einschalten (falls vorhanden).
Page 16
3
!
ON
OFF
2
RS-232
Negativ (-)
3
Die Oberfläche der PowerCom Box vor der Installation mit
einem feuchten Tuch abwischen.
①
Konfigurieren einer "Site" in SulfiLogger™ WebData: Den
QR-Code scannen mit einem Smartphone oder den
Aktivierungscode unter webdata.sulfilogger.com eingeben,
einloggen und eine "Site" hinzufügen.
②
Beide Sensorkabel einstecken und verbinden. Für die SCADA/
*Optional. Kabel
nicht enthalten
SPS-Integration eine 4-20 mA-Stromschleife (24 V, Quelle)
anschließen.
Die Kabelverschraubungen um die Schrumpfschläuche herum
festziehen. Vorsicht, dass die Kabelverschraubungen nicht zu
b
fest oder zu locker angezogen werden.
a
③
Zwei Batterien einlegen und/oder Gleichstrom anschließen.
Gleichspannung 6-12 V, min. 2 A oder 9-28 V, min. 1 A (ab S/N
1000302291).
Warten und schalten die PowerCom Box ein, nachdem die
beiden Sensorkabel in Schritt 2 an den Sensor angeschlossen
worden sind.
①
Das Strom / 4-20 mA-Sensorkabel installieren (Pin-
Spezifikationen in Abb. 1) und das 4-20 mA-Signal
entsprechend den Minimal- und Maximalwerten des
Messbereichs des Sensors skalieren.
b) Abwasser (in der Luft)
4
①
Das/die Sensorkabel
anschließen.
Die PowerCom Box
einschalten (falls
vorhanden).
c) Inline
1
①
Das/die Sensorkabel
anschließen.
Die PowerCom Box
einschalten (falls
vorhanden).
SulfiLogger™ sensor and PowerCom Box Installation Manual. Revision 112 (Valid from April 2022)
