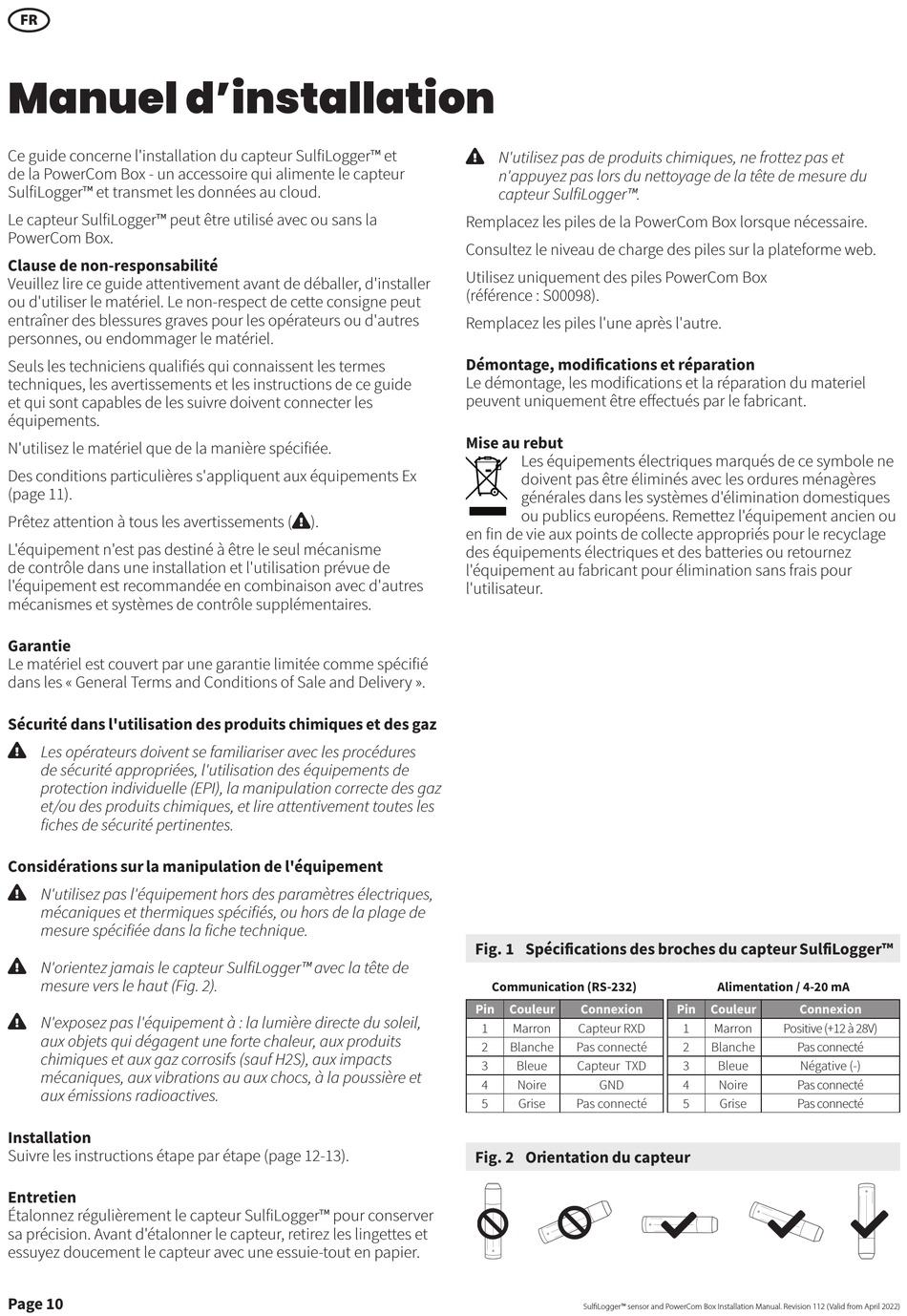

SulfiLogger sensor Installationshandbuch Seite 10

FR
Manuel d'installation
Ce guide concerne l'installation du capteur SulfiLogger™ et
de la PowerCom Box - un accessoire qui alimente le capteur
SulfiLogger™ et transmet les données au cloud.
Le capteur SulfiLogger™ peut être utilisé avec ou sans la
PowerCom Box.
Clause de non-responsabilité
Veuillez lire ce guide attentivement avant de déballer, d'installer
ou d'utiliser le matériel. Le non-respect de cette consigne peut
entraîner des blessures graves pour les opérateurs ou d'autres
personnes, ou endommager le matériel.
Seuls les techniciens qualifiés qui connaissent les termes
techniques, les avertissements et les instructions de ce guide
et qui sont capables de les suivre doivent connecter les
équipements.
N'utilisez le matériel que de la manière spécifiée.
Des conditions particulières s'appliquent aux équipements Ex
(page 11).
Prêtez attention à tous les avertissements (  ).
L'équipement n'est pas destiné à être le seul mécanisme
de contrôle dans une installation et l'utilisation prévue de
l'équipement est recommandée en combinaison avec d'autres
mécanismes et systèmes de contrôle supplémentaires.
Garantie
Le matériel est couvert par une garantie limitée comme spécifié
dans les « General Terms and Conditions of Sale and Delivery ».
Sécurité dans l'utilisation des produits chimiques et des gaz
 Les opérateurs doivent se familiariser avec les procédures
de sécurité appropriées, l'utilisation des équipements de
protection individuelle (EPI), la manipulation correcte des gaz
et/ou des produits chimiques, et lire attentivement toutes les
fiches de sécurité pertinentes.
Considérations sur la manipulation de l'équipement
 N'utilisez pas l'équipement hors des paramètres électriques,
mécaniques et thermiques spécifiés, ou hors de la plage de
mesure spécifiée dans la fiche technique.
 N'orientez jamais le capteur SulfiLogger™ avec la tête de
mesure vers le haut (Fig. 2).
 N'exposez pas l'équipement à : la lumière directe du soleil,
aux objets qui dégagent une forte chaleur, aux produits
chimiques et aux gaz corrosifs (sauf H2S), aux impacts
mécaniques, aux vibrations au aux chocs, à la poussière et
aux émissions radioactives.
Installation
Suivre les instructions étape par étape (page 12-13).
Entretien
Étalonnez régulièrement le capteur SulfiLogger™ pour conserver
sa précision. Avant d'étalonner le capteur, retirez les lingettes et
essuyez doucement le capteur avec une essuie-tout en papier.
Page 10
 N'utilisez pas de produits chimiques, ne frottez pas et
n'appuyez pas lors du nettoyage de la tête de mesure du
capteur SulfiLogger™.
Remplacez les piles de la PowerCom Box lorsque nécessaire.
Consultez le niveau de charge des piles sur la plateforme web.
Utilisez uniquement des piles PowerCom Box
(référence : S00098).
Remplacez les piles l'une après l'autre.
Démontage, modifications et réparation
Le démontage, les modifications et la réparation du materiel
peuvent uniquement être effectués par le fabricant.
Mise au rebut
Les équipements électriques marqués de ce symbole ne
doivent pas être éliminés avec les ordures ménagères
générales dans les systèmes d'élimination domestiques
ou publics européens. Remettez l'équipement ancien ou
en fin de vie aux points de collecte appropriés pour le recyclage
des équipements électriques et des batteries ou retournez
l'équipement au fabricant pour élimination sans frais pour
l'utilisateur.
Fig. 1 Spécifications des broches du capteur SulfiLogger™
Communication (RS-232)
Pin Couleur Connexion
1 Marron Capteur RXD
2 Blanche Pas connecté
3 Bleue Capteur TXD
4 Noire GND
5 Grise Pas connecté
Fig. 2 Orientation du capteur
SulfiLogger™ sensor and PowerCom Box Installation Manual. Revision 112 (Valid from April 2022)
Alimentation / 4-20 mA
Pin Couleur Connexion
1 Marron Positive (+12 à 28V)
2 Blanche Pas connecté
3 Bleue Négative (-)
4 Noire Pas connecté
5 Grise Pas connecté
