Siko WH5850 Montageanleitung
Absoluter drehgeber
Vorschau ausblenden
Andere Handbücher für WH5850:
- Benutzerhandbuch (45 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Siko WH5850
Inhaltszusammenfassung für Siko WH5850

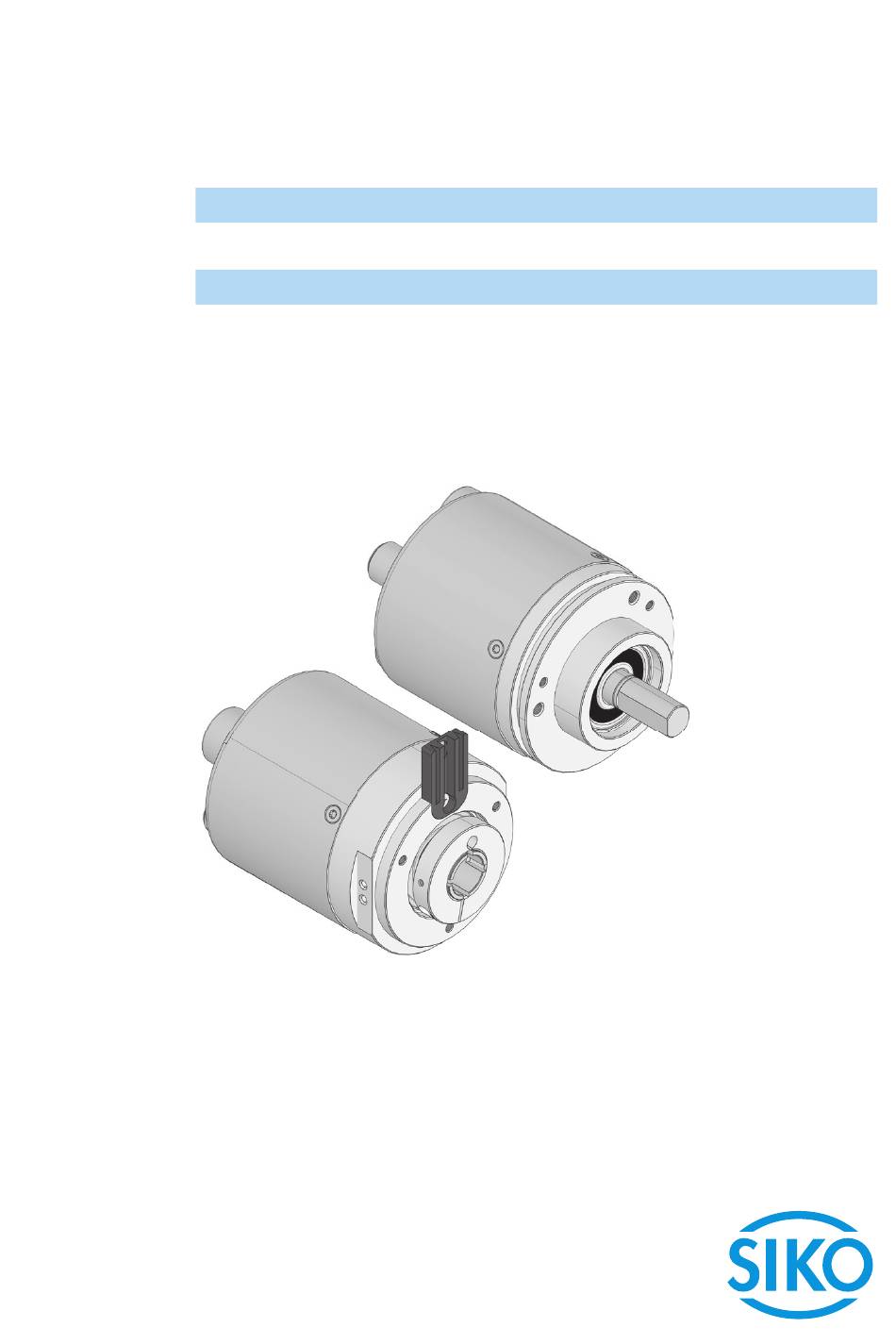

- Seite 1 WH5850, WV5850 Absoluter Drehgeber Deutsch Originalmontageanleitung Seite 2 Absolute encoder English Translation of the Original Installation Instructions page 18 WV5850 WH5850 47/22...
-
Seite 2: Inhaltsverzeichnis
6 Transport, Lagerung, Wartung und Entsorgung 7 Zubehör Anschluss-Stecker 7.1 Gegenstecker M12 gerade/gewinkelt inklusive Kabel 7.2 Gegenstecker M12 gerade 7.3 Gegenstecker M12 gewinkelt 8 Technische Daten 8.1 WH5850 8.2 WV5850 WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... -
Seite 3: Dokumentation
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... -
Seite 4: Zielgruppe
Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. 2.4 Grundlegende Sicherheitshinweise Explosionsgefahr GEFAHR ` Drehgeber nicht in explosionsgefährdeten Zonen einsetzen. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... -
Seite 5: Identifikation
Unsachgemäße Montage (z. B. Spannungen an der Antriebswelle) führt zu zusätzlicher Erwärmung und langfristig zur Zerstörung des absoluten Drehgebers. ` Sorgen Sie für einen geringen Wellen- und Winkelversatz zwischen Welle und Aufnahmebohrung durch geeignete Fertigungsmaßnahmen. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... - Seite 6 (Bohren, Fräsen, usw.). Hierdurch kann es zu schweren Beschädigun- gen der inneren Teile des Drehgebers kommen. • Unzulässige axiale oder radiale Belastung der Welle. • Unsachgemäße Befestigung des Drehgebers. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
-
Seite 7: Elektrische Installation
Unabhängig der gewählten Topologie darf die Leitungslänge zwischen zwei Knoten maximal 100 m betragen. Bei Leitungslängen über 100 m müssen die jeweiligen Geräte über entsprechende Switches gekoppelt wer- den. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... - Seite 8 Die beiden äußeren Drehgeber-Anschlüsse Nr. 7 und Nr. 8 dienen zur Bus- Kommunikation. Wird der Drehgeber in einer Stern-Topologie betrieben, muss nur ein Anschluss verwendet werden. Für eine Linien- oder Ring- Topologie werden beide Anschlüsse benötigt. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
-
Seite 9: Inbetriebnahme
Feuchtigkeit schützen. • Anschlüsse weder durch mechanische noch durch thermische Einflüsse beschädigen. • Vor Montage ist der Drehgeber auf Transportschäden zu untersuchen. Beschädigte Drehgeber nicht einbauen. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... -
Seite 10: Zubehör Anschluss-Stecker
4. Schirm kürzen und umlegen. klemmen (entspr. Anschlussplan Kapitel 4.2). 5. Litzen in Einsatz 6. Teile montieren. Schirm wird um Schirmring gelegt. 7. Druckschraube mit Kupplunghülse verschrauben. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... -
Seite 11: Gegenstecker M12 Gewinkelt
Gehäuse aufschrauben. klemmen (entspr. Anschlussplan Kapitel 4.2). 5. Litzen an Einsatz 6. Einsatz in Gehäuse einschrauben. 7. Dichtung in Deckel montieren. 8. Deckel einhaken. 9. Druckschraube festziehen. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... - Seite 12 1. Druckmutter und Gehäuse auf das Kabel schieben. 2. Kabel abmanteln, Schirm kürzen. 3. Adern entspr. Anschlussplan Kapitel und beiliegender Konfektio- nieranleitung anschliessen. 4. Gehäuse mit Einsatz verschrauben. 5. Druckmutter anziehen. WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
-
Seite 13: Technische Daten
IP, IP65 bis 70 °C Trägheitsmoment ≤6 x 10 kgm Anlaufdrehmoment <0.01 Nm bei 20 °C Wellenbelastung 80 N radial 40 N axial Montageart Statorkupplung Montageart DS1 Federelement Montageart DS2 Gewicht ~0.45 kg WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22... - Seite 14 EPN PROFINET IO skalierbar, Default: 8192 (13 bit) 16 bit bei EIP EtherNet/IP skalierbar, Default: 8192 (13 bit) Systemgenauigkeit ±0.0194° bei 23 °C ±2 °C ±0.0139° bei 23 °C ±2 °C typisch Wiederholgenauigkeit 1 LSB WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
- Seite 15 ≤10 min., bei EIP EtherNet/IP, IP65 bis 70 °C ≤6000 min Dauerbetrieb, bei EIP EtherNet/ IP, IP65 bis 70 °C Trägheitsmoment ≤3 x 10 kgm Anlaufdrehmoment <0.01 Nm bei 20 °C WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
- Seite 16 Vol. 2, Ed 1.17, CIP Specification Vol. 1, Ed 3.16 Anschlussart 1x M12-Steckverbinder 4-polig, 1x Stift (A-kodiert) 2x M12-Steckverbinder 4-polig, 2x Buchse (D-kodiert) Systemdaten Ergänzung Abtastung optisch WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
- Seite 17 DIN EN 55011 Klasse A Strahlungsemission / Funkent- störung Schutzart IP65 EN 60529 IP67 EN 60529 Schockfestigkeit 2500 m/s , 6 ms EN 60068-2-27 Vibrationsfestigkeit 100 m/s , 55 … 2000 Hz EN 60068-2-6 WH5850, WV5850 · Datum 30.03.2022 · Art. Nr. 90777 · Änd. Stand 47/22...
- Seite 34 WH5850, WV5850...
- Seite 35 WH5850, WV5850...
- Seite 36 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko-global.com Internet www.siko-global.com Service support@siko-global.com...
