Produkt tritt aus Luftventil / Schalldämpfer aus .
y
Membrane auf Risse überprüfen.
y
Membranschraube (14) auf festen Sitz überprüfen.
Luftblasen bei Produktentladung .
y
Verbindungen der Saugleitung überprüfen.
y
"O" Ringe zwischen Einlauf-Verteiler und Materialabdeck-
ungen überprüfen.
y
Membranschraube (14) auf festen Sitz überprüfen.
Die angegebenen Maße sind lediglich Referenzgrößen; sie werden in Inch oder Millimetern aufgeführt.
18-3/8"
(467 mm)
7-5/8"
(194 mm)
2-3/4"
(70 mm)
10-3/4"
66615X-X-C (de)

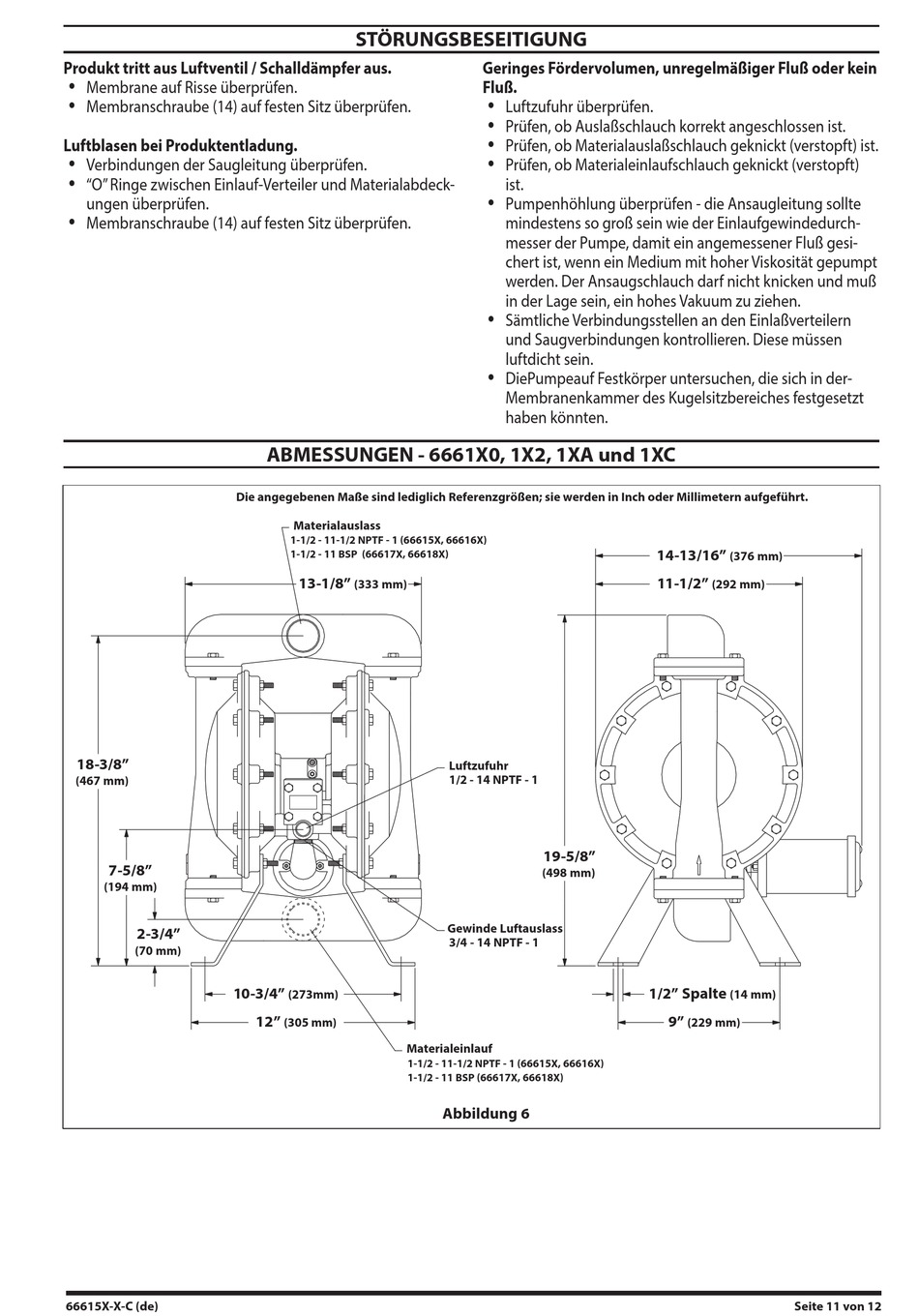

STÖRUNGSBESEITIGUNG
ABMESSUNGEN - 6661X0, 1X2, 1XA und 1XC
Materialauslass
1-1/2 - 11-1/2 NPTF - 1 (66615X, 66616X)
1-1/2 - 11 BSP (66617X, 66618X)
13-1/8"
(333 mm)
(273mm)
12"
(305 mm)
Materialeinlauf
1-1/2 - 11-1/2 NPTF - 1 (66615X, 66616X)
1-1/2 - 11 BSP (66617X, 66618X)
Geringes Fördervolumen, unregelmäßiger Fluß oder kein
Fluß .
y
Luftzufuhr überprüfen.
y
Prüfen, ob Auslaßschlauch korrekt angeschlossen ist.
y
Prüfen, ob Materialauslaßschlauch geknickt (verstopft) ist.
y
Prüfen, ob Materialeinlaufschlauch geknickt (verstopft)
ist.
y
Pumpenhöhlung überprüfen - die Ansaugleitung sollte
mindestens so groß sein wie der Einlaufgewindedurch-
messer der Pumpe, damit ein angemessener Fluß gesi-
chert ist, wenn ein Medium mit hoher Viskosität gepumpt
werden. Der Ansaugschlauch darf nicht knicken und muß
in der Lage sein, ein hohes Vakuum zu ziehen.
y
Sämtliche Verbindungsstellen an den Einlaßverteilern
und Saugverbindungen kontrollieren. Diese müssen
luftdicht sein.
y
DiePumpeauf Festkörper untersuchen, die sich in der-
Membranenkammer des Kugelsitzbereiches festgesetzt
haben könnten.
Luftzufuhr
1/2 - 14 NPTF - 1
19-5/8"
(498 mm)
Gewinde Luftauslass
3/4 - 14 NPTF - 1
Abbildung 6
14-13/16"
(376 mm)
11-1/2"
(292 mm)
1/2" Spalte
(14 mm)
9"
(229 mm)
Seite 11 von 12
