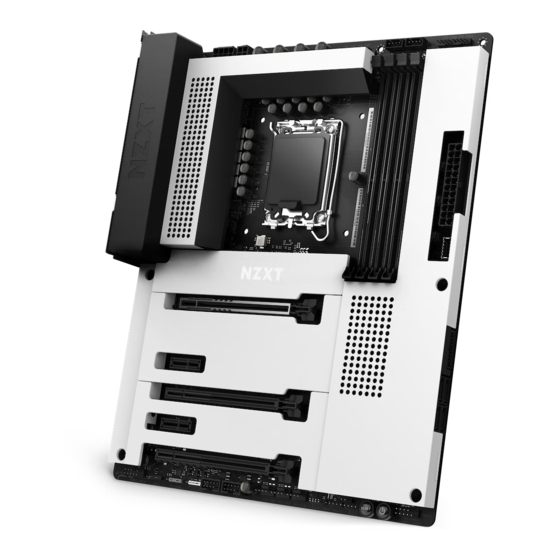

NZXT N7 Z690 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
N7 Z690
INT EL Z690 ATX MOTHE RBOARD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NZXT N7 Z690

Inhaltszusammenfassung für NZXT N7 Z690

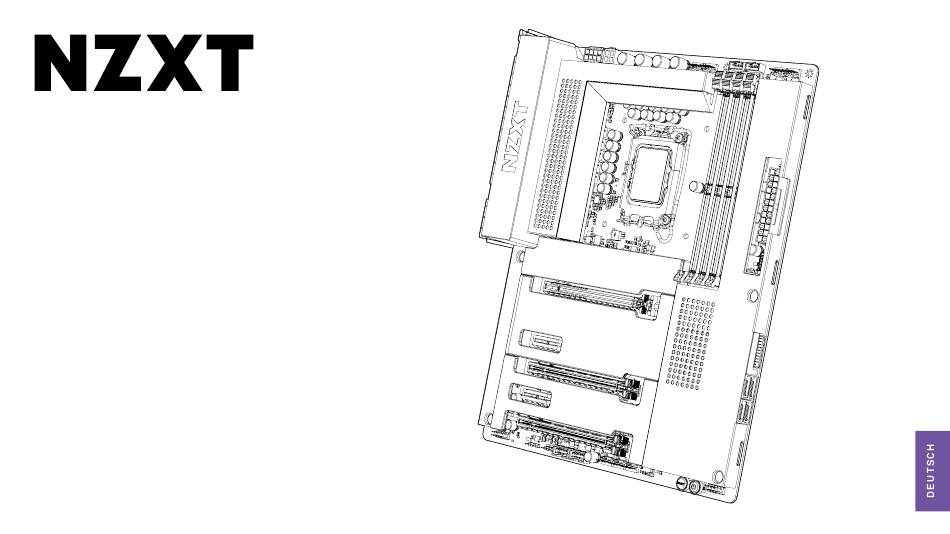

  • Seite 1 N7 Z690 INT EL Z690 ATX MOTHE RBOARD...
  • Seite 2 ................................. VON NZXT CAM 2. PRODUKTINFORMATIONEN 5.

  • Seite 3: Haftungsausschluss

    1. VORWORT N7 Z690 INTEL ATX MOTHERBOARD A. Copyright© NZXT, Inc. Alle Rechte vorbehalten. C. Marken Dieses Handbuch einschließlich aller Illustrationen und In diesem Handbuch verwendete Produktnamen sind Screenshots ist durch internationale Urheberrechtsgesetze Eigentum der jeweiligen Inhaber und werden ausdrücklich geschützt.

  • Seite 4: Produktinformationen

    2. PRODUKTINFORMATIONEN N7 Z690 INTEL ATX MOTHERBOARD 2.1 Lieferumfang ................. 2.2 Spezifikationen ..............

  • Seite 5: Lieferumfang

    2.1 LIEFERUMFANG N7 Z690 INTEL ATX MOTHERBOARD A. N7 Z690 Mainboard C. M.2 Schrauben B. SATA-Kabel D. Drahtlose Antenne 90°x2, 180°x2...

  • Seite 6: Spezifikationen

    • Unterstützt DDR4 Non-ECC, ungepufferten Arbeitsspeicher bis zu 4800+ (OC)* • Unterstützt ECC-UDIMM-Arbeitsspeicher (Betrieb im Non-ECC-Modus) • Unterstützt das Intel® Extreme Memory Profile (XMP) *Unterstützt nativ DDR4 3200 * Siehe Memory QVL auf der NZXT Website (www.nzxt.com) für weitere Informationen.
  • Seite 7 2.2 SPEZIFIKATIONEN N7 Z690 INTEL ATX MOTHERBOARD Speicher WLAN Intel® Z690-Chipsatz Dual-Band-WLAN Wi-Fi 6E • 1 x M.2_1 Type 2242/2260/2280 (PCIe Gen 4x4- • Wi-Fi 802.11 a/b/g/n/ax Modus)* • Unterstützt Dual-Band-Frequenz 2 x 2 160 MHz mit • 1 x M.2_2 Type 2242/2260/2280/22110 (PCIe Gen 4x4-...
  • Seite 8 2.2 SPEZIFIKATIONEN N7 Z690 INTEL ATX MOTHERBOARD Audio I/O-Anschlüsse auf der Rückseite Realtek® ALC1220 Codec • 2 x SMA-Steckverbinder für Wireless-Antenne 8-Kanal-HD-Audio, 32 Bit/192 KHz DAC • 1 x HDMI™-Anschluss • 2 x USB 2.0-Anschlüsse Erweiterungssteckplätze • 1 x USB 3.2 Gen 2x2 Typ-C-Anschluss 3 x PCIe x16-Steckplätze*...
  • Seite 9 NZXT CAM-Software erfordert ein Microsoft Windows® Kanal) 11/10-Betriebssystem. • 2 x NZXT RGB LED-Steckverbinder Das Herunterladen und die Verwendung von NZXT CAM • 1 x 5 V adressierbarer RGB LED-Steckverbinder sind kostenlos; bestimmte Funktionen erfordern eine • 1 x 12 V RGB LED-Steckverbinder gültige E-Mail-Adresse, die Zustimmung zu unseren...

  • Seite 10: Inhaltsverzeichnis

    3. KOMPONENTEN UND ANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD 3.1 Abdeckungen 3.6 DIMM-Steckplätze .............................. 3.2 Explosionszeichnung 3.7 PCI Express-Erweiterungssteckplätze ................. 3.3 Anschlussübersicht 3.8 SATA-Anschlüsse ..........................3.4 E/A Rückseite 3.9 M.2-Steckplätze ..............................3.5 CPU-Sockel 3.10 M.2-Steckplatz für drahtlose Konnektivität .................
  • Seite 11 3. COMPONENTS & PORTS N7 Z690 INTEL ATX MOTHERBOARD 3.11 Antenne 3.16 Lüfteranschlüsse ................................3.12 Stromanschlüsse 3.17 NZXT RGB-Anschlüsse ........................3.13 USB-Anschlüsse 3.18 Ansteuerbarer 5 V RGB-Anschluss ..................3.14 Audioanschluss an der Vorderseite 3.19 12 V RGB-Anschluss ................
  • Seite 12 3. COMPONENTS & PORTS N7 Z690 INTEL ATX MOTHERBOARD 3.21 CMOS-Batterie ..............3.22 BIOS-Flashback ..............

  • Seite 13: Abdeckungen

    3.1 ABDECKUNGEN N7 Z690 INTEL ATX MOTHERBOARD Die Metallabdeckungen des N7 können manuell entfernt werden. Sie sind an mehreren Stellen am Mainboard arretiert. Achten Sie beim Installieren und Entfernen bitte sorgfältig auf diese Stellen und wenden Sie eine gleichmäßige Krafteinwirkung an, um Schäden zu...

  • Seite 14: Explosionszeichnung

    3.2 EXPLOSIONSZEICHNUNG N7 Z690 INTEL ATX MOTHERBOARD...

  • Seite 15: Anschlussübersicht

    3.3 ANSCHLUSSÜBERSICHT N7 Z690 INTEL ATX MOTHERBOARD NO. PORT NAME DESCRIPTION NO. PORT NAME DESCRIPTION L E D 1 L E D 1 L E D 2 L E D 2 USB2_1-2 USB 2.0-Header an der Vorderseite C P U _ F A N A I O _ P U M P...

  • Seite 16: E/A Rückseite

    3.4 E/A RÜCKSEITE N7 Z690 INTEL ATX MOTHERBOARD NO. PORT NAME NO. PORT NAME CMOS-Schalter USB 3.2 Gen 1 BIOS-Flashback-Taste RJ45-LAN-Anschluss drahtlose Antenne 2x2 USB 3.2 Gen 2 HDMI Anschluss Audio-Anschlüsse USB 2.0-BIOS-Flashback-Port A. Center und Subwoofer B. hinterer Surround-Sound USB 2.0...

  • Seite 17: Cpu-Sockel

    3.5 CPU-SOCKEL N7 Z690 INTEL ATX MOTHERBOARD Vier Kerben und das goldene Dreieck an der Oberfläche der LGA 1700 CPU erleichtern die korrekte Ausrichtung und Platzierung im Sockel. HINWEIS • Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
  • Seite 18 INSTALLATION N7 Z690 INTEL ATX MOTHERBOARD • Drücken Sie die Halterung nach unten und außen, um sie zu öffnen. • Öffnen Sie die Arretierung und positionieren Sie die CPU so, dass das Dreieck und die Kerben wie abgebildet an den Ecken ausgerichtet sind.

  • Seite 19: Dimm-Steckplätze

    3.6 DIMM-STECKPLÄTZE N7 Z690 INTEL ATX MOTHERBOARD Die Position der DIMM-Steckplätze ist in der Abbildung markiert. Beachten Sie bitte das Diagramm zur empfohlenen Speicherkonfiguration. HINWEIS • Setzen Sie Speichermodule zuerst in den A2-Steckplatz ein. Populate A2 First...
  • Seite 20 INSTALLATION N7 Z690 INTEL ATX MOTHERBOARD • Drücken Sie den Entriegelungshebel wie abgebildet ein. • Richten Sie die Speicherkarte an der mittleren Kerbe aus und aus und schieben Sie sie in die DIMM-Steckplätze. • Schieben Sie die Speicherkarte unter sanftem Druck in den DIMM-Steckplatz, bis der Hebel...

  • Seite 21: Pci Express-Erweiterungssteckplätze

    3.7 PCI EXPRESS-ERWEITERUNGSSTECKPLÄTZE N7 Z690 INTEL ATX MOTHERBOARD Die nachfolgende Abbildung zeigt die Liste der Steckplätze. Installieren Sie Grafikkarten bitte zuerst in PCIEX16_1 und dann in PCIEX16_1: PCIe 5.0 x16 slot PCIEX16_2. PCIEX1_1: PCIe 4.0 x1 slot HINWEIS PCIEX16_2: PCIe 4.0 x4 slot •...
  • Seite 22 INSTALLATION MEHRERER GRAFIKKARTEN N7 Z690 INTEL ATX MOTHERBOARD Beachten Sie für die Stromversorgung von mehrerer Grafikkarten bitte die Benutzeranleitung der Grafikkarte und achten Sie auf die Erfüllung aller Systemvoraussetzungen. Installieren mehrerer Grafikkarten: • Schalten Sie den Computer aus und trennen Sie das Netzkabel.

  • Seite 23: Sata-Anschlüsse

    3.8 SATA-ANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD Diese Anschlüsse sind SATA 6 Gb/s- Schnittstellen. Jeder Anschluss kann eine Verbindung zu einem SATA-Gerät herstellen. Keine Ports nutzen die gleiche Bandbreite wie ein M.2. HINWEIS • SATA-Kabel nicht im 90-Grad-Winkel biegen, andernfalls kann es bei der Übertragung zu Datenverlusten kommen.

  • Seite 24: M.2-Steckplätze

    3.9 M.2-STECKPLÄTZE N7 Z690 INTEL ATX MOTHERBOARD Das N7-Motherboard verfügt über drei M.2-Steckplätze. Vor dem Einbau musst du die Stahlabdeckungen entfernen. Der oberste Steckplatz verfügt über einen Heatspreader. Folge den nachstehenden Anweisungen, um dein M.2-Laufwerk zu installieren. HINWEIS • Unterstützt Intel® Volume Management Device, Intel® Optane-...
  • Seite 25 INSTALLATION N7 Z690 INTEL ATX MOTHERBOARD • Entfernen Sie die M.2-Steckplatzabdeckung. • Prüfen und korrigieren Sie ggf. die Position des Abstandshalters. • Setzen Sie das M.2-Laufwerk im Winkel in den M.2-Steckplatz ein. • Befestigen Sie das M.2-Laufwerk mithilfe der M.2-Schraube am Abstandshalter.

  • Seite 26: M.2-Steckplatz Für Drahtlose Konnektivität

    3.10 M.2-STECKPLATZ FÜR DRAHTLOSE KONNEKTIVITÄT N7 Z690 INTEL ATX MOTHERBOARD Ein M.2 E-Key-Steckplatz, der PCIe und CNVio unterstützt, befindet sich in der Mitte des Mainboards. In diesem Steckplatz ist werksseitig eine WLAN-Karte eingesetzt, und zwei Antennenkabel leiten die WLAN-Signale zu den I/O-Anschlüssen auf der Rückseite.

  • Seite 27: Antenne

    3.11 ANTENNE N7 Z690 INTEL ATX MOTHERBOARD Drahtlose Antenne zur Verstärkung der WLAN- und Bluetooth-Signale enthalten. • Bringen Sie die Antennen am rückwärtigen E/A an, indem Sie sie direkt mit den SMA- Anschlüssen mit der Beschriftung „Wi-Fi“ verbinden.

  • Seite 28: Stromanschlüsse

    3.12 STROMANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD ATX_12V ATX_PWR Diese Anschlüssen werden mit einem ATX-Netzteil verbunden. +3.3V +12V +12V +5V STANDBY POWER OK RESERVED HINWEIS • Stellen Sie sicher, dass alle Stromkabel sicher mit einem geeigneten ATX-Netzteil verbunden sind, PSON# um den störungsfreien Betrieb des Mainboards zu...

  • Seite 29: Usb-Anschlüsse

    3.13 USB-ANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD a. Diese Anschlüsse ermöglichen die Verbindung mit den USB- Ports an der Vorderseite oder mit Geräten, die interne USB- Anschlüsse erfordern. USB 2.0 USB 3.2 Gen 1 USB 3.2 Gen 2x2 Type-C POWER...

  • Seite 30: Audioanschluss An Der Vorderseite

    3.14 AUDIOANSCHLUSS AN DER VORDERSEITE N7 Z690 INTEL ATX MOTHERBOARD Dieser Anschluss wird mit dem FRONT AUDIO Audioanschluss an der Vorderseite des Gehäuses verbunden.

  • Seite 31: Anschluss An Der Vorderseite

    3.15 ANSCHLUSS AN DER VORDERSEITE N7 Z690 INTEL ATX MOTHERBOARD F_PANEL Dieser Anschluss wird mit Schaltern und LEDs am Gehäuse verbunden. WICHTIG • Achten Sie auf die Polarität der Stifte, damit die LEDs ordnungsgemäß funktionieren.

  • Seite 32: Lüfteranschlüsse

    3.16 LÜFTERANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD Die CPU_FAN-, AIO_PUMP- und die fünf SYS_ FAN-Anschlüsse erkennen automatisch, ob ein 4-poliger PWM- (Pulsweitenmodulation) oder ein 3-poliger Lüfter verwendet wird, und unterstützen jeweils bis zu 2 A (24 W). Die Lüfterdrehzahl kann in CAM eingestellt werden.

  • Seite 33: Nzxt Rgb-Anschlüsse

    3.17 NZXT RGB-ANSCHLÜSSE N7 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befinden sich zwei NZXT RGB NZXT RGB-Header. Die NZXT RGB-Ports sind mit NZXT-Beleuchtungszubehör kompatibel. Jeder Kanal unterstützt bis zu 40 LEDs und bis zu 6 Zubehörteile. HINWEIS • Die Beleuchtungssteuerung unter Windows erfordert CAM.

  • Seite 34: Ansteuerbarer 5 V Rgb-Anschluss

    3.18 ANSTEUERBARER 5 V RGB-ANSCHLUSS N7 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befindet sich ein ansteuerbarer 5 V RGB-Anschluss. Dieser 5V ARGB Port unterstützt ansteuerbaren WS2812B- RGB-LED-Streifen (5 V/Daten/GND), mit max. Nennleistung von 3 A (5 V) und unterstützt bis zu 40 LEDs. HINWEIS •...

  • Seite 35: Rgb-Anschluss

    3.19 12 V RGB-ANSCHLUSS N7 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befindet sich ein 12 V RGB-Anschluss. Dieser Port unterstützt Standard-5050-RGB- LED-Streifen (12 V/G/R/B), mit max. 12V RGB Nennleistung von 3 A (12 V) und einer Länge von bis zu 2 Metern. HINWEIS • Installieren Sie RGB-LED-Kabel nie in falscher Ausrichtung, dies kann zu Schäden an Motherboard und Beleuchtungszubehör führen.

  • Seite 36: Tasten Und Post-Leds

    3.20 TASTEN UND POST-LEDS N7 Z690 INTEL ATX MOTHERBOARD Netz-und Reset-Taste Mit der Netz-und Reset-Taste können Sie das Mainboard einschalten oder zurücksetzen, ohne es mit einem Schalter verbinden zu müssen. Das erleichtert Systemtests.
  • Seite 37 3.20 TASTEN UND POST-LEDS N7 Z690 INTEL ATX MOTHERBOARD Post LEDs Die Post-LEDs zeigen die Diagnose des Computers an, wenn der Benutzer das System hochfährt. Leuchtende LEDs zeigen an, ob Fehlfunktionen in CPU, Speicher, VGA oder Festplatte vorliegen. Wenn alle vier Komponenten ordnungsgemäß...
  • Seite 38 3.20 BOUTONS ET LED DE POSTE N7 Z690 INTEL ATX MOTHERBOARD Clear CMOS-Schalter Mit dem Clear CMOS-Schalter am rückwärtigen E/A können Sie die BIOS-Standardeinstellungen wiederherstellen. Zum Löschen des CMOS schalten Sie das Netzteil aus und trennen Sie das Netzkabel. Warten Sie 30 Sekunden lang, um sicherzustellen, dass keine Standby-Stromversorgung vorhanden ist.

  • Seite 39: Cmos-Batterie

    3.21 CMOS-BATTERIE N7 Z690 INTEL ATX MOTHERBOARD Wenn Ihre BIOS-Einstellungen nicht länger gespeichert werden können, hat wahrscheinlich die CMOS-Batterie (CR2032) keine Ladung mehr. Um die Batterie auszutauschen, entfernen Sie die Metallabdeckung.

  • Seite 40: Bios-Flashback

    Stecken Sie den USB-Speicherstick in den USB-BIOS- Flashback-Port. • Laden Sie die aktuelle BIOS-Datei von der NZXT Website herunter: http://www.nzxt.com. • Entpacken Sie die BIOS-Datei aus der ZIP-Datei an einen sicheren Ablageort und benennen Sie die BIOS-Datei um in "creative.rom".

  • Seite 41: Herunterladen Von Nzxt Cam

    Descargue e instale NZXT CAM en nzxt.com/camapp. Téléchargez et installez NZXT CAM depuis nzxt.com/camapp. laden Sie NZXT CAM von nzxt.com/camapp herunter und installieren Sie die Software. Scaricare e installare NZXT CAM da nzxt.com/camapp. Baixe e instale o NZXT CAM de nzxt.com/camapp.
