Inhaltszusammenfassung für NZXT N7 Z490

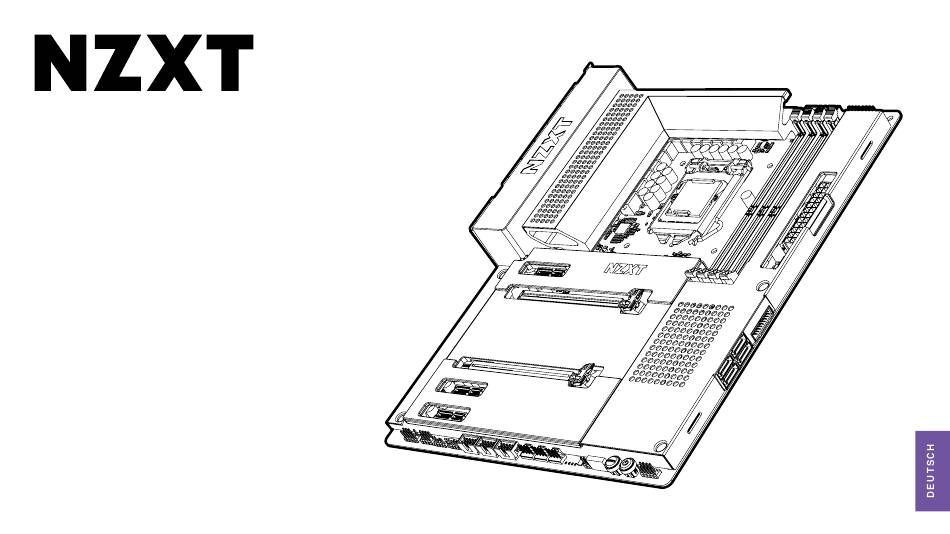

  • Seite 1 N7 Z490 ATX MOTHERBOAR D...
  • Seite 2 ..........VON NZXT CAM 2.
  • Seite 3: Haftungsausschluss

    1. VORWORT N 7 Z 4 9 0 AT X M O T H E R B O A R D A. Copyright NZXT, Inc. Alle Rechte vorbehalten. C. Marken © Dieses Handbuch einschließlich aller Illustrationen und In diesem Handbuch verwendete Produktnamen sind Eigentum Screenshots ist durch internationale Urheberrechtsgesetze der jeweiligen Inhaber und werden ausdrücklich als solches...
  • Seite 4: Produktinformationen

    2. PRODUKTINFORMATIONEN N 7 Z 4 9 0 AT X M O T H E R B O A R D 2.1 Lieferumfang ..............2.2 Spezifikationen ............
  • Seite 5: Lieferumfang

    2.1 LIEFERUMFANG N 7 Z 4 9 0 AT X M O T H E R B O A R D A. N7 Z490 Mainboard C. M.2 Schrauben B. SATA-Kabel D. Drahtlose Antenne 90°x2, 180°x2...
  • Seite 6: Spezifikationen

    2.2 SPEZIFIKATIONEN N 7 Z 4 9 0 AT X M O T H E R B O A R D CPU und Sockel Integrierte Grafik LGA socket 1200 for Intel Kerne der 10 Generation Prozessoren Integrierter Grafikprozessor – Intel HD-Grafikunterstützung ®...
  • Seite 7: Usb-Schnittstellen

    2.2 SPEZIFIKATIONEN N 7 Z 4 9 0 AT X M O T H E R B O A R D USB-Schnittstellen • 1 * USB 3.2 Gen 2 Schnittstellen (1 an der Gehäuserückseite [blau]) Realtek RTL8125BG 2.5G LAN ® •...
  • Seite 8: Interne Anschlüsse

    • 1 * 4-poliger Anschluss AIO_PUMP (Bis zu 24W pro Kanal) • 5 * 4-polige Anschlüsse SYS_FAN (Bis zu 24W pro Kanal) • 2 * NZXT RGB LED-Anschlüsse • 1 * 5V ARGB LED-Anschlüsse • 1 * 12V RGB LED-Anschlüsse •...
  • Seite 9: Inhaltsverzeichnis

    3. KOMPONENTEN UND ANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D 3.1 Abdeckungen 3.6 DIMM-Steckplätze ..........................3.2 Explosionszeichnung 3.7 PCI Express-Erweiterungssteckplätze ..............3.3 Anschlussübersicht 3.8 SATA-Anschlüsse ............
  • Seite 10 N 7 Z 4 9 0 AT X M O T H E R B O A R D 3.11 Antenne 3.16 Lüfteranschlüsse ............................3.12 Stromanschlüsse 3.17 NZXT RGB-Anschlüsse ......................3.13 USB-Anschlüsse 3.18 Ansteuerbarer 5 V RGB-Anschluss ..................
  • Seite 11: Abdeckungen

    3.1 ABDECKUNGEN N 7 Z 4 9 0 AT X M O T H E R B O A R D Die Metallabdeckungen des N7 können manuell entfernt werden. Sie sind an mehreren Stellen am Mainboard arretiert. Achten Sie beim Installieren und Entfernen bitte sorgfältig auf diese Stellen und wenden Sie eine gleichmäßige Krafteinwirkung an, um Schäden zu verhindern.
  • Seite 12: Explosionszeichnung

    3.2 EXPLOSIONSZEICHNUNG N 7 Z 4 9 0 AT X M O T H E R B O A R D...
  • Seite 13: Anschlussübersicht

    B A T T E R Y USB3G1_1 U S B 3 G 1 _ 1 Vorderseite N7 Z490 M.2 Socket 1 mit Taste E, (Für M O D E L : N 7 - Z 4 9 X T M 2 _ 3 V E R S I O N : 1 .
  • Seite 14: E/A Rückseite

    3.4 E/A RÜCKSEITE N 7 Z 4 9 0 AT X M O T H E R B O A R D NO. PORT NAME NO. PORT NAME RJ45-LAN-Anschluss drahtlose Antenne 2x2 USB 3.2 Gen 1 x 2 CMOS-Schalter Audio-Anschlüsse HDMI 1.4b-Anschluss A.
  • Seite 15: Cpu-Sockel

    3.5 CPU-SOCKEL N 7 Z 4 9 0 AT X M O T H E R B O A R D Zwei Kerben und das goldene Dreieck an der Oberfläche der LGA 1200 CPU erleichtern die korrekte Ausrichtung und Platzierung im Sockel. HINWEIS •...
  • Seite 16 INSTALLATION N 7 Z 4 9 0 AT X M O T H E R B O A R D • Drücken Sie die Halterung nach unten und außen, um sie zu öffnen. • Öffnen Sie die Arretierung und positionieren Sie die CPU so, dass das Dreieck und die Kerben wie abgebildet an den Ecken ausgerichtet sind. •...
  • Seite 17: Dimm Slots

    3.6 DIMM SLOTS N 7 Z 4 9 0 AT X M O T H E R B O A R D Die Position der DIMM-Steckplätze ist in der Abbildung markiert. Beachten Sie bitte das Diagramm zur empfohlenen Speicherkonfiguration. HINWEIS •...
  • Seite 18 INSTALLATION N 7 Z 4 9 0 AT X M O T H E R B O A R D • Drücken Sie den Entriegelungshebel wie abgebildet ein. • Richten Sie die Speicherkarte an der mittleren Kerbe aus und aus und schieben Sie sie in die DIMM-Steckplätze. •...
  • Seite 19: Pci Express-Erweiterungssteckplätze

    3.7 PCI EXPRESS EXPANSION SLOTS N 7 Z 4 9 0 AT X M O T H E R B O A R D Die nachfolgende Abbildung zeigt die Liste der Steckplätze. Installieren Sie Grafikkarten bitte PCIEX1_1: PCIe 3.0 x1 slot zuerst in PCIEX16_1 und dann in PCIEX16_2.
  • Seite 20: Installieren Mehrerer Grafikkarten

    INSTALLATION MEHRERER GRAFIKKARTEN N 7 Z 4 9 0 AT X M O T H E R B O A R D Beachten Sie für die Stromversorgung von mehrerer Grafikkarten bitte die Benutzeranleitung der Grafikkarte und achten Sie auf die Erfüllung aller Systemvoraussetzungen. Installieren mehrerer Grafikkarten: •...
  • Seite 21: Sata-Anschlüsse

    3.8 SATA-ANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D Diese Anschlüsse sind SATA 6 Gb/s-Schnittstellen. Jeder Anschluss kann eine Verbindung zu einem SATA-Gerät herstellen. Keine Ports nutzen die gleiche Bandbreite wie ein M.2.
  • Seite 22: M.2-Steckplätze

    3.9 M.2-STECKPLÄTZE N 7 Z 4 9 0 AT X M O T H E R B O A R D Auf dem N7-Mainboard gibt es zwei M.2-Steckplätze. Vor der Installation müssen Sie die Abdeckungen aus Stahl entfernen. M.2-Steckplätze unterstützen Formfaktoren bis Typ 2280.
  • Seite 23 INSTALLATION N 7 Z 4 9 0 AT X M O T H E R B O A R D • Entfernen Sie die M.2-Steckplatzabdeckung. • Prüfen und korrigieren Sie ggf. die Position des Abstandshalters. • Setzen Sie das M.2-Laufwerk im Winkel in den M.2-Steckplatz ein. •...
  • Seite 24: M.2-Steckplatz Für Drahtlose Konnektivität

    3.10 M.2-STECKPLATZ FÜR DRAHTLOSE KONNEKTIVITÄT N 7 Z 4 9 0 AT X M O T H E R B O A R D Ein M.2 E-Key-Steckplatz, der PCIe und CNVio unterstützt, befindet sich in der Mitte des Mainboards. In diesem Steckplatz ist werksseitig ein Intel Wireless-AX200 ®...
  • Seite 25: Antenne

    3.11 ANTENNE N 7 Z 4 9 0 AT X M O T H E R B O A R D Eine integrierte Dualband-Wireless-Antenne verstärkt die Signale für kabellose Verbindung und Bluetooth. • Bringen Sie die Antennen am rückwärtigen E/A an, indem Sie sie direkt mit den SMA-Anschlüssen mit der Beschriftung „Wi-Fi“...
  • Seite 26: Stromanschlüsse

    3.12 STROMANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D 24-pin ATX_POWER 8+4-pin ATX_12V Diese Anschlüssen werden mit einem ATX-Netzteil verbunden. +3.3V +12V +12V +5V STANDBY HINWEIS POWER OK RESERVED •...
  • Seite 27: Usb-Anschlüsse

    3.13 USB-ANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D Diese Anschlüsse ermöglichen die Verbindung mit den USB-Ports an der Vorderseite oder mit Geräten, die interne USB-Anschlüsse erfordern. USB 2.0 USB 3.2 Gen.1 USB 3.2 Gen.2 Type-C...
  • Seite 28: Audioanschluss An Der Vorderseite

    3.14 AUDIOANSCHLUSS AN DER VORDERSEITE N 7 Z 4 9 0 AT X M O T H E R B O A R D Dieser Anschluss wird mit dem Audioanschluss an der Vorderseite des Gehäuses verbunden.
  • Seite 29: Anschluss An Der Vorderseite

    3.15 ANSCHLUSS AN DER VORDERSEITE N 7 Z 4 9 0 AT X M O T H E R B O A R D Dieser Anschluss wird mit Schaltern und LEDs am Gehäuse verbunden. WICHTIG • Achten Sie auf die Polarität der Stifte, damit die LEDs ordnungsgemäß...
  • Seite 30: Lüfteranschlüsse

    3.16 LÜFTERANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D Der Anschluss CPU_FAN unterstützt 4-polige PWM-Lüfter bis zu 1 A (12 W). Der Anschluss AIO_PUMP und die fünf Anschlüsse SYS_FAN erkennen automatisch, ob ein 4-poliger PWM- Lüfter (Pulsweitenmodulation) oder ein 3-poliger Lüfter genutzt wird und unterstützen je bis zu 2 A (24 W).
  • Seite 31: Nzxt Rgb-Anschlüsse

    3.17 NZXT RGB-ANSCHLÜSSE N 7 Z 4 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befinden sich zwei NZXT RGB-Header. Die NZXT RGB-Ports sind mit NZXT- Beleuchtungszubehör kompatibel. Jeder Kanal unterstützt bis zu 40 LEDs und bis zu 6 Zubehörteile.
  • Seite 32: Ansteuerbarer 5 V Rgb-Anschluss

    3.18 ANSTEUERBARER 5 V RGB-ANSCHLUSS N 7 Z 4 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befindet sich ein ansteuerbarer 5 V RGB-Anschluss. Dieser Port unterstützt ansteuerbaren WS2812B-RGB-LED- Streifen (5 V/Daten/GND), mit max. Nennleistung von 3 A (5 V) und unterstützt bis zu 40 LEDs.
  • Seite 33: Rgb-Anschluss

    3.19 12 V RGB-ANSCHLUSS N 7 Z 4 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befindet sich ein 12 V RGB-Anschluss. Dieser Port unterstützt Standard-5050-RGB-LED-Streifen (12 V/G/R/B), mit max. Nennleistung von 3 A (12 V) und einer Länge von bis zu 2 Metern.
  • Seite 34: Tasten Und Post-Leds

    3.20 TASTEN UND POST-LEDS N 7 Z 4 9 0 AT X M O T H E R B O A R D Netz-und Reset-Taste Mit der Netz-und Reset-Taste können Sie das Mainboard einschalten oder zurücksetzen, ohne es mit einem Schalter verbinden zu müssen. Das erleichtert Systemtests.
  • Seite 35 3.20 TASTEN UND POST-LEDS N 7 Z 4 9 0 AT X M O T H E R B O A R D POST LEDs Die Post-LEDs zeigen die Diagnose des Computers an, wenn der Benutzer das System hochfährt. Leuchtende LEDs zeigen an, ob Fehlfunktionen in CPU, Speicher, VGA oder Festplatte vorliegen.
  • Seite 36: Clear Cmos-Schalter

    3.20 TASTEN UND POST-LEDS N 7 Z 4 9 0 AT X M O T H E R B O A R D Clear CMOS-Schalter Mit dem Clear CMOS-Schalter am rückwärtigen E/A können Sie die BIOS-Standardeinstellungen wiederherstellen. Zum Löschen des CMOS schalten Sie das Netzteil aus und trennen Sie das Netzkabel.
  • Seite 37: Herunterladen Von Nzxt Cam

    Descargue e instale NZXT CAM en nzxt.com/camapp. Téléchargez et installez NZXT CAM depuis nzxt.com/camapp. laden Sie NZXT CAM von nzxt.com/camapp herunter und installieren Sie die Software. Scaricare e installare NZXT CAM da nzxt.com/camapp. Baixe e instale o NZXT CAM de nzxt.com/camapp.
  • Seite 38 5. APPENDIX N 7 Z 4 9 0 AT X M O T H E R B O A R D 5.1 NZXT Global Warranty Policy 5.4 Battery Information A-13 ..................5.2 Support and Service 5.5 WEEE Statement A-14 ............
  • Seite 39 5.1 NZXT GLOBAL WARRANTY POLICY N 7 Z 4 9 0 AT X M O T H E R B O A R D This NZXT Global Warranty Policy governs the sale of products by NZXT to you. I. WARRANTY LENGTH II.
  • Seite 40 NZXT shall not, in any event, be liable for any incidental or unauthorized product modification or failure to follow instructions included with the product;...
  • Seite 41 To receive a warranty service for your product when purchased directly limited to those of merchantability or fitness for a particular purpose. The from NZXT, you must submit a request via the NZXT Support site outlining duration of implied warranties is limited to the warranty length specified the problem.
  • Seite 42 VIII. APPLICABLE LAW AND ADDITIONAL LEGAL RIGHTS FOR CONSUMERS In the United Kingdom: • For NZXT products sold to customers in the UK, during the expected This warranty gives you specific legal rights. These conditions are lifespan of your product your legal rights entitle you to the following:...
  • Seite 43 NZXT Customer Support (see above) for assistance and instructions. NZXT will not accept returns without prior approval and an Outside North America, Europe, and Australasia: RMA number.
  • Seite 44 > Visit nzxt.com/warranty and support.nzxt.com for information on warranty coverage and service. Eligible products under this NZXT Warranty qualify for a full refund or > Visite el sitio Web nzxt.com/warranty y support.nzxt.com para obtener exchange only with an authorized RMA number and if the item is returned información sobre la cobertura y el servicio de la garantía.
  • Seite 45: Support And Service

    SUPPORT AND SERVICE SUPPORT ET SERVICE If you have any questions or problems with the NZXT product you Si vous avez des questions ou des problèmes avec le produit NZXT purchased, please don’t hesitate to contact us using our support system.
  • Seite 46: Assistência E Manutenção

    N 7 Z 4 9 0 AT X M O T H E R B O A R D ASSISTENZA E SERVIZIO In caso di dubbi o problemi con il prodotto NZXT acquistato, non esitate a contattarci utilizzando il nostro sistema di assistenza. support.nzxt.com NZXT : service@nzxt.com...
  • Seite 47 N 7 Z 4 9 0 AT X M O T H E R B O A R D 支持和服务 지원 및 서비스 如果有任何疑问或者在使用 NZXT 产品的过程中遇到任何问题,欢迎联络 구입한 NZXT 제품과 관련하여 질문 또는 문제가 있을 경우 , 당사의 지원 시스템 ( support.nzxt.com ) 을 사용하여 문의하십시오 . service@nzxt.com,联络时请提供关于问题的详细说明及购买凭证。您可以向 support.nzxt.com 查询更换部件。如有任何意见或建议,欢迎致信我们的设计团 문제를 자세히 기술하고 구매 증빙을 제출하십시오...
  • Seite 48: Regulatory Notices

    5.3 REGULATORY NOTICES N 7 Z 4 9 0 AT X M O T H E R B O A R D FCC COMPLIANCE STATEMENT Shielded interconnect cables and a shielded AC power cable must be This equipment has been tested and found to comply with the limits employed with this equipment to ensure compliance with the pertinent for a Class B digital device, pursuant to Part 15 of the FCC Rules.
  • Seite 49 I. THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING CONDITIONS: NZXT Inc, declares that this device is in compliance with the essential safety requirements and other relevant provisions set out in the European •...
  • Seite 50: Battery Information

    5.4 BAT TERY INFORMATION N 7 Z 4 9 0 AT X M O T H E R B O A R D EUROPEAN UNION CALIFORNIA, USA Batteries, battery packs, and accumulators should not be The button cell battery may contain perchlorate material and disposed of as unsorted household waste.
  • Seite 51 NZXT will comply with the product municipio, los fabricantes de equipos electrónicos, están obligados a take back requirements at the end-of-life of NZXT products that are sold hacerse cargo de dichos productos al termino de su período de vida.
  • Seite 52: Weee Statement

    NZXT è conforme ai requisiti inerenti al ritiro a fine vita dei prodotti NZXT venduti nell’UE. Questi prodotti devono essere conferiti nei centri di raccolta locali.
  • Seite 53 », descartados como lixo municipal e os fabricantes de eletrônicos cobertos devem receber de volta tais produtos no fim de sua vida útil. A NZXT cumprirá os requisitos de recolhimento do produto ao fim da vida útil dos produtos da NZXT vendidos dentro da UE. Você pode devolver esses .
  • Seite 54 N 7 Z 4 9 0 AT X M O T H E R B O A R D 简体中文 한국어 作为一家环保型企业,为保护全球环境,NZXT 提醒您…… 지구를 보호하고 , 환경에 친화적인 기업인 NZXT 는 다음 사항을 안내합니다 . 根据 2014 年 2 月 14 日生效的欧洲(“EU”)废弃电子电气设备指令——第 2014 년 2 월 14 일부터 시행되는 Directive 2012/19/EU, 폐전기 · 전자제품에 관한 2012/19/EU 号指令的规定,“电气和电子设备”产品不可作为市政废物丢弃,相 유럽연합...
  • Seite 55: Revision History

    5.6 REVISION HISTORY N 7 Z 4 9 0 AT X M O T H E R B O A R D Version 1.0, 2020/07/10 A -1 8...
