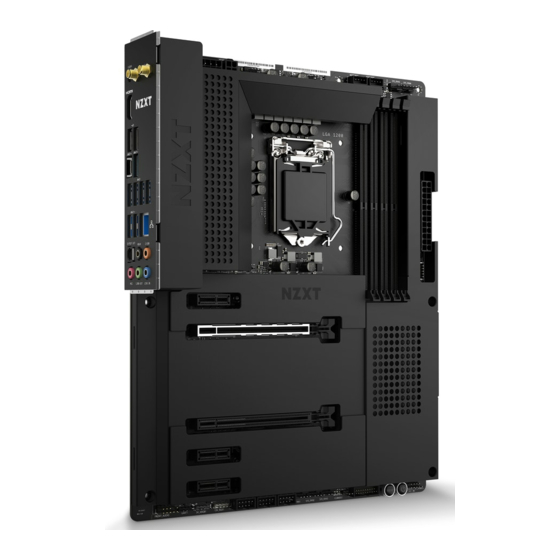

NZXT N7 Z590 Bedienungsanleitung

Atx motherboard
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

N7 Z590
ATX MOTHERBOAR D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NZXT N7 Z590

Inhaltszusammenfassung für NZXT N7 Z590

  • Seite 1 N7 Z590 ATX MOTHERBOAR D...
  • Seite 2 ..........VON NZXT CAM 2.

  • Seite 3: Haftungsausschluss

    1. VORWORT N 7 Z 5 9 0 AT X M O T H E R B O A R D A. Copyright NZXT, Inc. Alle Rechte vorbehalten. C. Marken © Dieses Handbuch einschließlich aller Illustrationen und In diesem Handbuch verwendete Produktnamen sind Eigentum Screenshots ist durch internationale Urheberrechtsgesetze der jeweiligen Inhaber und werden ausdrücklich als solches...

  • Seite 4: Produktinformationen

    2. PRODUKTINFORMATIONEN N 7 Z 5 9 0 AT X M O T H E R B O A R D 2.1 Lieferumfang ..............2.2 Spezifikationen ............

  • Seite 5: Lieferumfang

    2.1 LIEFERUMFANG N 7 Z 5 9 0 AT X M O T H E R B O A R D A. N7 Z590 Mainboard C. M.2 Schrauben B. SATA-Kabel D. Drahtlose Antenne 90°x2, 180°x2...

  • Seite 6: Spezifikationen

    2666/ 2400/ 2133 MHz ohne ECC, ungepufferter Speicher • Dual-Channel-Speicherarchitektur Chipsatz • Unterstützt Intel ® XMP 2.0-Speicher (Extreme Memory Profile) * Siehe Memory QVL auf der NZXT Website (www.nzxt.com) für weitere Informationen. Intel Z590 ® Erweiterungssteckplätze Intel Gen Core™ i9/i7/i5 CPU der 11. Gen.

  • Seite 7: Multi-Gpu-Unterstützung

    2.2 SPEZIFIKATIONEN N 7 Z 5 9 0 AT X M O T H E R B O A R D Integrierte Grafik Integrierter Grafikprozessor - kompatibel mit Intel UHD-Grafik Realtek RTL8125BG 2.5G LAN ® ® Einfache Grafikausgabe: HDMI-Anschluss Kabellos •...

  • Seite 8: Usb-Schnittstellen

    2.2 SPEZIFIKATIONEN N 7 Z 5 9 0 AT X M O T H E R B O A R D Bluetooth E/A Rückseite • 3 x USB 3.2 Gen 2-Anschlüsse Bluetooth V5.2 • 1 x USB 3.2 Gen 2x2 Typ C-Anschluss •...

  • Seite 9: Interne Anschlüsse

    • 5 x 4-pin SYS_FAN-Anschluss(2) 3. Bis zu 40 individuell adressierbare LED pro Kanal. 80 LED insgesamt. Die • 2 x NZXT RGB LED-Anschluss(3) Beleuchtungskanäle unterstützen bis zu sechs adressierbare RGB-LED-Streifen oder • 1 x 5V ARGB LED-Anschluss(4) fünf Aer RGB-Lüfter.

  • Seite 10: Inhaltsverzeichnis

    3. KOMPONENTEN UND ANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D 3.1 Abdeckungen 3.6 DIMM-Steckplätze ..........................3.2 Explosionszeichnung 3.7 PCI Express-Erweiterungssteckplätze ..............3.3 Anschlussübersicht 3.8 SATA-Anschlüsse ............
  • Seite 11 N 7 Z 5 9 0 AT X M O T H E R B O A R D 3.11 Antenne 3.16 Lüfteranschlüsse ............................3.12 Stromanschlüsse 3.17 NZXT RGB-Anschlüsse ......................3.13 USB-Anschlüsse 3.18 Ansteuerbarer 5 V RGB-Anschluss ..................

  • Seite 12: Abdeckungen

    3.1 ABDECKUNGEN N 7 Z 5 9 0 AT X M O T H E R B O A R D Die Metallabdeckungen des N7 können manuell entfernt werden. Sie sind an mehreren Stellen am Mainboard arretiert. Achten Sie beim Installieren und Entfernen bitte sorgfältig auf diese Stellen und wenden Sie eine gleichmäßige Krafteinwirkung an, um Schäden zu verhindern.

  • Seite 13: Explosionszeichnung

    3.2 EXPLOSIONSZEICHNUNG N 7 Z 5 9 0 AT X M O T H E R B O A R D...

  • Seite 14: Anschlussübersicht

    C L R _ C M O S AIO_PUMP 4-poliger AIO-Pumpenanschluss FRONT_AUDIO Audioanschluss an der Vorderseite H D M I NZXT RGB 1 & 2 4-poliger LED-Header M.2 Sockel 3 mit Taste M, unterstützt Speichergeräte der M2_2 DIMM A1-B2 288-Pin DDR4-Steckplätze Typen 2242/2260/2280 (Unterstützt...

  • Seite 15: E/A Rückseite

    3.4 E/A RÜCKSEITE N 7 Z 5 9 0 AT X M O T H E R B O A R D NO. PORT NAME NO. PORT NAME drahtlose Antenne 2x2 USB 3.2 Gen 1 CMOS-Schalter RJ45-LAN-Anschluss HDMI 1.4b-Anschluss USB 3.2 Gen 1 USB 2.0 Audio-Anschlüsse USB 3.2 Gen 2...

  • Seite 16: Cpu-Sockel

    3.5 CPU-SOCKEL N 7 Z 5 9 0 AT X M O T H E R B O A R D Zwei Kerben und das goldene Dreieck an der Oberfläche der LGA 1200 CPU erleichtern die korrekte Ausrichtung und Platzierung im Sockel. HINWEIS •...
  • Seite 17 INSTALLATION N 7 Z 5 9 0 AT X M O T H E R B O A R D • Drücken Sie die Halterung nach unten und außen, um sie zu öffnen. • Öffnen Sie die Arretierung und positionieren Sie die CPU so, dass das Dreieck und die Kerben wie abgebildet an den Ecken ausgerichtet sind. •...

  • Seite 18: Dimm Slots

    3.6 DIMM SLOTS N 7 Z 5 9 0 AT X M O T H E R B O A R D Die Position der DIMM-Steckplätze ist in der Abbildung markiert. Beachten Sie bitte das Diagramm zur empfohlenen Speicherkonfiguration. HINWEIS •...
  • Seite 19 INSTALLATION N 7 Z 5 9 0 AT X M O T H E R B O A R D • Drücken Sie den Entriegelungshebel wie abgebildet ein. • Richten Sie die Speicherkarte an der mittleren Kerbe aus und aus und schieben Sie sie in die DIMM-Steckplätze. •...

  • Seite 20: Pci Express-Erweiterungssteckplätze

    3.7 PCI EXPRESS EXPANSION SLOTS N 7 Z 5 9 0 AT X M O T H E R B O A R D Die nachfolgende Abbildung zeigt die Liste der Steckplätze. Installieren Sie Grafikkarten bitte PCIEX1_1: PCIe 3.0 x1 slot zuerst in PCIEX16_1 und dann in PCIEX16_2.

  • Seite 21: Installieren Mehrerer Grafikkarten

    INSTALLATION MEHRERER GRAFIKKARTEN N 7 Z 5 9 0 AT X M O T H E R B O A R D Beachten Sie für die Stromversorgung von mehrerer Grafikkarten bitte die Benutzeranleitung der Grafikkarte und achten Sie auf die Erfüllung aller Systemvoraussetzungen. Installieren mehrerer Grafikkarten: •...

  • Seite 22: Sata-Anschlüsse

    3.8 SATA-ANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D Diese Anschlüsse sind SATA 6 Gb/s-Schnittstellen. Jeder Anschluss kann eine Verbindung zu einem SATA-Gerät herstellen. Keine Ports nutzen die gleiche Bandbreite wie ein M.2.

  • Seite 23: M.2-Steckplätze

    3.9 M.2-STECKPLÄTZE N 7 Z 5 9 0 AT X M O T H E R B O A R D Auf dem N7-Mainboard gibt es zwei M.2-Steckplätze. Vor der Installation müssen Sie die Abdeckungen aus Stahl entfernen. M.2-Steckplätze unterstützen Formfaktoren bis Typ 2280.
  • Seite 24 INSTALLATION N 7 Z 5 9 0 AT X M O T H E R B O A R D • Entfernen Sie die M.2-Steckplatzabdeckung. • Prüfen und korrigieren Sie ggf. die Position des Abstandshalters. • Setzen Sie das M.2-Laufwerk im Winkel in den M.2-Steckplatz ein. •...

  • Seite 25: M.2-Steckplatz Für Drahtlose Konnektivität

    3.10 M.2-STECKPLATZ FÜR DRAHTLOSE KONNEKTIVITÄT N 7 Z 5 9 0 AT X M O T H E R B O A R D Ein M.2 E-Key-Steckplatz, der PCIe und CNVio unterstützt, befindet sich in der Mitte des Mainboards. In diesem Steckplatz ist werksseitig ein Intel Wireless-AX210 eingesetzt, und zwei ®...

  • Seite 26: Antenne

    3.11 ANTENNE N 7 Z 5 9 0 AT X M O T H E R B O A R D Die mitgelieferten drahtlosen Antennen sorgen für starke Funk- und Bluetoothsignale. • Attach the antenna onto the rear I/O by securing them directly to the SMA ports labelled "Wi-Fi".

  • Seite 27: Stromanschlüsse

    3.12 STROMANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D Diese Anschlüssen werden mit 24-pin ATX_POWER 8+4-pin ATX_12V einem ATX-Netzteil verbunden. +3.3V +12V +12V +5V STANDBY HINWEIS POWER OK RESERVED •...

  • Seite 28: Usb-Anschlüsse

    3.13 USB-ANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D Diese Anschlüsse ermöglichen die Verbindung mit den USB-Ports an der Vorderseite oder mit Geräten, die interne USB-Anschlüsse erfordern. USB 2.0 USB 3.2 Gen.1 USB 3.2 Gen.2 Type-C...

  • Seite 29: Audioanschluss An Der Vorderseite

    3.14 AUDIOANSCHLUSS AN DER VORDERSEITE N 7 Z 5 9 0 AT X M O T H E R B O A R D Dieser Anschluss wird mit dem Audioanschluss an der Vorderseite des Gehäuses verbunden.

  • Seite 30: Anschluss An Der Vorderseite

    3.15 ANSCHLUSS AN DER VORDERSEITE N 7 Z 5 9 0 AT X M O T H E R B O A R D Dieser Anschluss wird mit Schaltern und LEDs am Gehäuse verbunden. WICHTIG • Achten Sie auf die Polarität der Stifte, damit die LEDs ordnungsgemäß...

  • Seite 31: Lüfteranschlüsse

    3.16 LÜFTERANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D Der Anschluss CPU_FAN unterstützt 4-polige PWM-Lüfter bis zu 2 A (24 W). Der Anschluss AIO_PUMP und die fünf Anschlüsse SYS_FAN erkennen automatisch, ob ein 4-poliger PWM- Lüfter (Pulsweitenmodulation) oder ein 3-poliger Lüfter genutzt wird und unterstützen je bis zu 2 A (24 W).

  • Seite 32: Nzxt Rgb-Anschlüsse

    3.17 NZXT RGB-ANSCHLÜSSE N 7 Z 5 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befinden sich zwei NZXT RGB-Header. Die NZXT RGB-Ports sind mit NZXT- Beleuchtungszubehör kompatibel. Jeder Kanal unterstützt bis zu 40 LEDs und bis zu 6 Zubehörteile.

  • Seite 33: Ansteuerbarer 5 V Rgb-Anschluss

    3.18 ANSTEUERBARER 5 V RGB-ANSCHLUSS N 7 Z 5 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befindet sich ein ansteuerbarer 5 V RGB-Anschluss. Dieser Port unterstützt ansteuerbaren WS2812B-RGB-LED- Streifen (5 V/Daten/GND), mit max. Nennleistung von 3 A (5 V) und unterstützt bis zu 40 LEDs.

  • Seite 34: Rgb-Anschluss

    3.19 12 V RGB-ANSCHLUSS N 7 Z 5 9 0 AT X M O T H E R B O A R D Auf dem Motherboard befindet sich ein 12 V RGB-Anschluss. Dieser Port unterstützt Standard-5050-RGB-LED-Streifen (12 V/G/R/B), mit max. Nennleistung von 3 A (12 V) und einer Länge von bis zu 2 Metern.

  • Seite 35: Tasten Und Post-Leds

    3.20 TASTEN UND POST-LEDS N 7 Z 5 9 0 AT X M O T H E R B O A R D Netz-und Reset-Taste Mit der Netz-und Reset-Taste können Sie das Mainboard einschalten oder zurücksetzen, ohne es mit einem Schalter verbinden zu müssen. Das erleichtert Systemtests.
  • Seite 36 3.20 TASTEN UND POST-LEDS N 7 Z 5 9 0 AT X M O T H E R B O A R D POST LEDs Die Post-LEDs zeigen die Diagnose des Computers an, wenn der Benutzer das System hochfährt. Leuchtende LEDs zeigen an, ob Fehlfunktionen in CPU, Speicher, VGA oder Festplatte vorliegen.

  • Seite 37: Clear Cmos-Schalter

    3.20 TASTEN UND POST-LEDS N 7 Z 5 9 0 AT X M O T H E R B O A R D Clear CMOS-Schalter Mit dem Clear CMOS-Schalter am rückwärtigen E/A können Sie die BIOS-Standardeinstellungen wiederherstellen. Zum Löschen des CMOS schalten Sie das Netzteil aus und trennen Sie das Netzkabel.

  • Seite 53: Weee Statement

    NZXT è conforme ai requisiti inerenti al ritiro a fine vita dei prodotti NZXT venduti nell’UE. Questi prodotti devono essere conferiti nei centri di raccolta locali.

  • Seite 56: Revision History

    5.6 REVISION HISTORY N 7 Z 5 9 0 AT X M O T H E R B O A R D Version 1.1, 2021/08/26 A -1 8...
