NZXT N5 Z690 Bedienungsanleitung

NZXT N5 Z690 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
N5 Z690
INT EL Z690 ATX MOTHE RBOARD

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NZXT N5 Z690

Inhaltszusammenfassung für NZXT N5 Z690

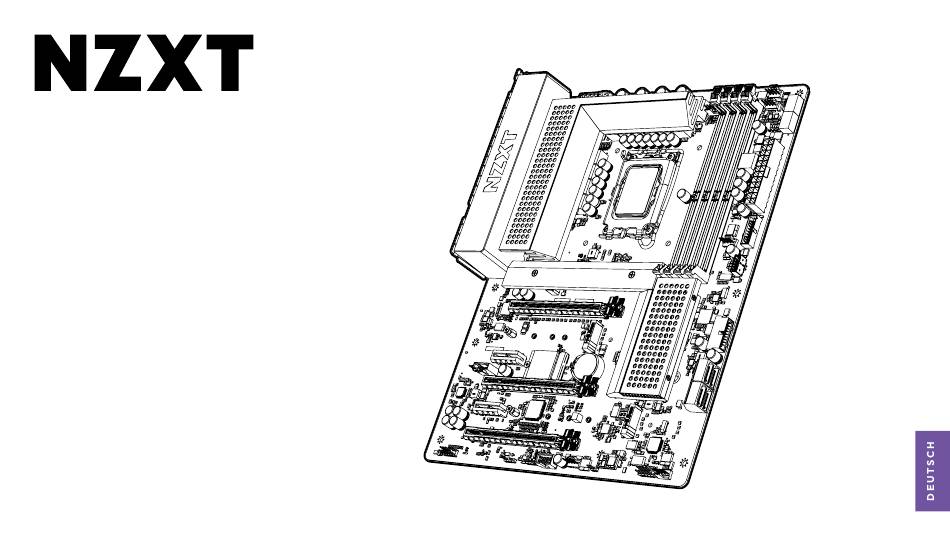

  • Seite 1 N5 Z690 INT EL Z690 ATX MOTHE RBOARD...
  • Seite 2 ..............VON NZXT CAM 2.

  • Seite 3: Haftungsausschluss

    1. VORWORT N5 Z690 INTEL ATX MOTHERBOARD A. Copyright NZXT, Inc. Alle Rechte vorbehalten. C. Marken © Dieses Handbuch einschließlich aller Illustrationen und In diesem Handbuch verwendete Produktnamen sind Screenshots ist durch internationale Urheberrechtsgesetze Eigentum der jeweiligen Inhaber und werden ausdrücklich geschützt.

  • Seite 4: Produktinformationen

    2. PRODUKTINFORMATIONEN N5 Z690 INTEL ATX MOTHERBOARD 2.1 Lieferumfang ................. 2.2 Spezifikationen ..............

  • Seite 5: Lieferumfang

    2.1 LIEFERUMFANG N5 Z690 INTEL ATX MOTHERBOARD A. N5 Z690 Mainboard C. M.2 Schrauben B. SATA-Kabel D. Drahtlose Antenne 90°x2, 180°x2...

  • Seite 6: Spezifikationen

    • Unterstützt DDR4 Non-ECC, ungepufferten Arbeitsspeicher bis zu 5000+ (OC)* • Unterstützt ECC-UDIMM-Arbeitsspeicher (Betrieb im Non-ECC- Modus) • Unterstützt das Intel® Extreme Memory Profile (XMP) 2.0 * Unterstützt nativ DDR4 3200 * Siehe Memory QVL auf der NZXT Website (www.nzxt.com) für weitere Informationen.
  • Seite 7 2.2 SPEZIFIKATIONEN N5 Z690 INTEL ATX MOTHERBOARD Integrierte Grafik • Integrierter Grafikprozessor - Unterstützung für Intel® UHD-Grafik * Realtek® RTL8125BG 2,5G LAN • Intel® Xe-Grafikarchitektur (12. Gen.) • Unterstützt HDMITM 2.1 TMDS-kompatibel mit max. Auflösung von Kabellos bis zu 4K x 2K (4096 x 2160) bei 60 Hz •...
  • Seite 8 2.2 SPEZIFIKATIONEN N5 Z690 INTEL ATX MOTHERBOARD Bluetooth Interne Anschlüsse • 1 x 24-poliger ATX-Stromanschluss Bluetooth V5.2 • 1 x 8+4-poliger ATX12V-Stromanschluss • 1 x 4-poliger Anschluss CPU_FAN (Bis zu 24W pro Kanal) Audio • 1 x 4-poliger Anschluss AIO_PUMP (Bis zu 24W pro Kanal) •...
  • Seite 9 N5 Z690 INTEL ATX MOTHERBOARD Betriebssystem Microsoft® Windows® 11/10 (64-bit) Formfaktor Systemvoraussetzungen NZXT CAM-Software erfordert ein Microsoft Windows® 11/10-Betriebssystem. Das Herunterladen und die Verwendung von NZXT CAM sind kostenlos; bestimmte Funktionen erfordern eine gültige E-Mail-Adresse, die Zustimmung zu unseren aktuellen Servicebedingungen und einen Internetzugang.

  • Seite 10: Inhaltsverzeichnis

    3. KOMPONENTEN UND ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD 3.1 Explosionszeichnung 3.6 PCI Express-Erweiterungssteckplätze ................3.2 Anschlussübersicht 3.7 SATA-Anschlüsse ..........................3.3 E/A Rückseite 3.8 M.2-Steckplätze ..............................3.4 CPU-Sockel 3.9 M.2-Steckplatz für drahtlose Konnektivität .................... 3.5 DIMM-Steckplätze 3.10 Antenne...
  • Seite 11 3. KOMPONENTEN UND ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD 3.11 Stromanschlüsse 3.16 NZXT RGB-Anschlüsse ........................3.12 USB-Anschlüsse 3.17 Ansteuerbarer 5 V RGB-Anschluss ..................3.13 Audioanschluss an der Vorderseite 3.18 12 V RGB-Anschluss ................3.14 Anschluss an der Vorderseite 3.19 SPI-TPM-Stiftleiste ........
  • Seite 12 3. KOMPONENTEN UND ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD 3.21 CMOS-Batterie ..............3.22 BIOS-Flashback ..............

  • Seite 13: Explosionszeichnung

    3.1 EXPLOSIONSZEICHNUNG N5 Z690 INTEL ATX MOTHERBOARD...

  • Seite 14: Anschlussübersicht

    3.2 ANSCHLUSSÜBERSICHT N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION Sockel LGA 1700 für Intel- CPU-Sockel L E D 1 L E D 2 A I O _ P U M P Prozessoren der 12. Generation C P U _ F A N...
  • Seite 15 3.2 ANSCHLUSSÜBERSICHT N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION SATA 1-4 Serielle SATA-Anschlüsse 6 Gb/s L E D 1 L E D 2 A I O _ P U M P SYS_FAN 4 4-polige Lüfteranschlüsse C P U _ F A N...
  • Seite 16 3.2 ANSCHLUSSÜBERSICHT N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION PCIEX1_2 PCI-Express x1 Gen4-Steckplatz L E D 1 L E D 2 A I O _ P U M P PCIEX16_2 PCI-Express x16 Gen4-Steckplatz C P U _ F A N...

  • Seite 17: E/A Rückseite

    3.3 E/A RÜCKSEITE N5 Z690 INTEL ATX MOTHERBOARD NO. PORT NAME NO. PORT NAME USB 3.2 Gen 1 USB 3.2 Gen 2 Type-C drahtlose Antenne 2x2 RJ45-LAN-Anschluss HDMI Anschluss USB 3.2 Gen 1 mit BIOS Flashback-Funktion USB 2.0 USB 3.2 Gen 1 BIOS-Flashback-Taste Audio-Anschlüsse...

  • Seite 18: Cpu-Sockel

    3.4 CPU-SOCKEL N5 Z690 INTEL ATX MOTHERBOARD Vier Kerben und das goldene Dreieck an der Oberfläche der LGA 1700 CPU erleichtern die korrekte Ausrichtung und Platzierung im Sockel. HINWEIS • Ziehen Sie immer den Netzstecker aus der Steckdose, bevor Sie die CPU installieren oder entfernen.
  • Seite 19 INSTALLATION N5 Z690 INTEL ATX MOTHERBOARD • Drücken Sie die Halterung nach unten und außen, um sie zu öffnen. • Öffnen Sie die Arretierung und positionieren Sie die CPU so, dass das Dreieck und die Kerben wie abgebildet an den Ecken ausgerichtet sind.

  • Seite 20: Dimm-Steckplätze

    3.5 DIMM-STECKPLÄTZE N5 Z690 INTEL ATX MOTHERBOARD Die Position der DIMM-Steckplätze ist in der Abbildung markiert. Beachten Sie bitte das Diagramm zur empfohlenen Speicherkonfiguration. HINWEIS • Setzen Sie Speichermodule zuerst in den A2-Steckplatz ein. Populate Populate A2 First A2 First...
  • Seite 21 INSTALLATION N5 Z690 INTEL ATX MOTHERBOARD • Drücken Sie den Entriegelungshebel wie abgebildet ein. • Richten Sie die Speicherkarte an der mittleren Kerbe aus und aus und schieben Sie sie in die DIMM-Steckplätze. • Schieben Sie die Speicherkarte unter sanftem Druck in den DIMM-Steckplatz, bis der Hebel...

  • Seite 22: Pci Express-Erweiterungssteckplätze

    3.6 PCI EXPRESS-ERWEITERUNGSSTECKPLÄTZE N5 Z690 INTEL ATX MOTHERBOARD Die nachfolgende Abbildung zeigt die Liste der Steckplätze. Installieren Sie Grafikkarten bitte zuerst in PCIEX16_1 und dann in PCIEX16_1: PCIe 5.0 x16 slot PCIEX16_2. PCIEX1_1: PCIe 4.0 x1 slot HINWEIS PCIEX16_2: PCIe 4.0 x4 slot •...
  • Seite 23 INSTALLATION MEHRERER GRAFIKKARTEN N5 Z690 INTEL ATX MOTHERBOARD Beachten Sie für die Stromversorgung von mehrerer Grafikkarten bitte die Benutzeranleitung der Grafikkarte und achten Sie auf die Erfüllung aller Systemvoraussetzungen. Installieren mehrerer Grafikkarten: • Schalten Sie den Computer aus und trennen Sie das Netzkabel.

  • Seite 24: Sata-Anschlüsse

    3.7 SATA-ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD Diese Anschlüsse sind SATA 6 Gb/s- Schnittstellen. Jeder Anschluss kann eine Verbindung zu einem SATA-Gerät herstellen. Keine Ports nutzen die gleiche Bandbreite wie ein M.2. HINWEIS • SATA-Kabel nicht im 90-Grad-Winkel biegen, andernfalls kann es bei der Übertragung zu Datenverlusten kommen.

  • Seite 25: M.2-Steckplätze

    3.8 M.2-STECKPLÄTZE N5 Z690 INTEL ATX MOTHERBOARD Das N5-Motherboard verfügt über vier M.2- Steckplätze. Vor dem Einbau musst du die Stahlabdeckungen entfernen. Der oberste Steckplatz verfügt über einen Heatspreader. Folge den nachstehenden Anweisungen, um dein M.2-Laufwerk zu installieren. HINWEIS • Unterstützt Intel® Volume Management Device, Intel® Optane-...
  • Seite 26 INSTALLATION N5 Z690 INTEL ATX MOTHERBOARD • Entfernen Sie die M.2-Steckplatzabdeckung. • Prüfen und korrigieren Sie ggf. die Position des Abstandshalters. • Setzen Sie das M.2-Laufwerk im Winkel in den M.2-Steckplatz ein. • Befestigen Sie das M.2-Laufwerk mithilfe der M.2-Schraube am Abstandshalter.

  • Seite 27: M.2-Steckplatz Für Drahtlose Konnektivität

    3.9 M.2-STECKPLATZ FÜR DRAHTLOSE KONNEKTIVITÄT N5 Z690 INTEL ATX MOTHERBOARD Ein M.2 E-Key-Steckplatz, der PCIe und CNVio unterstützt, befindet sich in der Mitte des Mainboards. In diesem Steckplatz ist werksseitig eine WLAN-Karte eingesetzt, und zwei Antennenkabel leiten die WLAN-Signale zu den I/O-Anschlüssen auf der Rückseite.

  • Seite 28: Antenne

    3.10 ANTENNE N5 Z690 INTEL ATX MOTHERBOARD Drahtlose Antenne zur Verstärkung der WLAN- und Bluetooth-Signale enthalten. • Bringen Sie die Antennen am rückwärtigen E/A an, indem Sie sie direkt mit den SMA- Anschlüssen mit der Beschriftung „Wi-Fi“ verbinden.

  • Seite 29: Stromanschlüsse

    3.11 STROMANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD 8+4-pin ATX_12V 24-pin ATX_POWER Diese Anschlüssen werden mit einem ATX-Netzteil verbunden. +3.3V +12V +12V +5V STANDBY HINWEIS POWER OK RESERVED • Stellen Sie sicher, dass alle Stromkabel sicher mit einem geeigneten ATX-Netzteil verbunden sind, um den störungsfreien Betrieb des Mainboards zu...

  • Seite 30: Usb-Anschlüsse

    3.12 USB-ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD Diese Anschlüsse ermöglichen die Verbindung mit den USB-Ports an der Vorderseite oder mit Geräten, die interne USB-Anschlüsse erfordern. USB 2.0 USB 3.2 Gen 1 USB 3.2 Gen 2x2 Type-C...

  • Seite 31: Audioanschluss An Der Vorderseite

    3.13 AUDIOANSCHLUSS AN DER VORDERSEITE N5 Z690 INTEL ATX MOTHERBOARD Dieser Anschluss wird mit dem Audioanschluss an der Vorderseite des Gehäuses verbunden.

  • Seite 32: Anschluss An Der Vorderseite

    3.14 ANSCHLUSS AN DER VORDERSEITE N5 Z690 INTEL ATX MOTHERBOARD Dieser Anschluss wird mit Schaltern und LEDs am Gehäuse verbunden. WICHTIG • Achten Sie auf die Polarität der Stifte, damit die LEDs ordnungsgemäß funktionieren.

  • Seite 33: Lüfteranschlüsse

    3.15 LÜFTERANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD Die CPU_FAN-, AIO_PUMP- und die vier SYS_ FAN-Anschlüsse erkennen automatisch, ob ein 4-poliger PWM- (Pulsweitenmodulation) oder ein 3-poliger Lüfter verwendet wird, und unterstützen jeweils bis zu 2 A (24 W). Die Lüfterdrehzahl kann in CAM eingestellt werden.

  • Seite 34: Nzxt Rgb-Anschlüsse

    3.16 NZXT RGB-ANSCHLÜSSE N5 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befinden sich zwei NZXT RGB-Header. Die NZXT RGB-Ports sind mit NZXT-Beleuchtungszubehör kompatibel. Jeder Kanal unterstützt bis zu 40 LEDs und bis zu 6 Zubehörteile. HINWEIS • Die Beleuchtungssteuerung unter Windows erfordert CAM.

  • Seite 35: Ansteuerbarer 5 V Rgb-Anschluss

    3.17 ANSTEUERBARER 5 V RGB-ANSCHLUSS N5 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befindet sich ein ansteuerbarer 5 V RGB-Anschluss. Dieser Port unterstützt ansteuerbaren WS2812B- RGB-LED-Streifen (5 V/Daten/GND), mit max. Nennleistung von 3 A (5 V) und unterstützt bis zu 40 LEDs. HINWEIS • Installieren Sie RGB-LED-Kabel nie in falscher Ausrichtung, dies kann zu Schäden an Motherboard und Beleuchtungszubehör führen.

  • Seite 36: Rgb-Anschluss

    3.18 12 V RGB-ANSCHLUSS N5 Z690 INTEL ATX MOTHERBOARD Auf dem Motherboard befindet sich ein 12 V RGB-Anschluss. Dieser Port unterstützt Standard-5050-RGB- LED-Streifen (12 V/G/R/B), mit max. Nennleistung von 3 A (12 V) und einer Länge von bis zu 2 Metern. HINWEIS • Installieren Sie RGB-LED-Kabel nie in falscher Ausrichtung, dies kann zu Schäden an Motherboard und Beleuchtungszubehör führen.

  • Seite 37: Spi-Tpm-Stiftleiste

    3.19 SPI-TPM-STIFTLEISTE N5 Z690 INTEL ATX MOTHERBOARD Dieser Anschluss unterstützt das SPI Trusted Platform Module (TPM), in dem Schlüssel, digitale Zertifikate, Passwörter und Daten sicher gespeichert werden können. Ein TPM- System trägt auch zur Verbesserung der Netzwerksicherheit bei, schützt digitale Identitäten und sichert die Integrität der...

  • Seite 38: Clear Cmos-Header

    3.20 CLEAR CMOS-HEADER N5 Z690 INTEL ATX MOTHERBOARD Clear CMOS-Header Der Clear CMOS-Header befindet sich an der Clear CMOS Jumper Unterseite des Motherboards. Mit ihm können die BIOS-Einstellungen auf die Standardwerte zurückgesetzt werden. Zum Löschen des CMOS schaltest du das Netzteil aus und trennst es vom Stromnetz.
  • Seite 39 3.20 CLEAR CMOS-HEADER N5 Z690 INTEL ATX MOTHERBOARD POST LEDs Die Post-LEDs zeigen die Diagnose des Computers an, wenn der Benutzer das System hochfährt. Leuchtende LEDs zeigen an, ob Fehlfunktionen in CPU, Speicher, VGA oder Festplatte vorliegen. Wenn alle vier Komponenten ordnungsgemäß...

  • Seite 40: Cmos-Batterie

    3.21 CMOS-BATTERIE N5 Z690 INTEL ATX MOTHERBOARD Wenn Ihre BIOS-Einstellungen nicht länger gespeichert werden können, hat wahrscheinlich die CMOS-Batterie (CR2032) keine Ladung mehr. Um die Batterie auszutauschen, entfernen Sie die Metallabdeckung.

  • Seite 41: Bios-Flashback

    TPM deaktivieren, bevor du das BIOS aktualisierst. Andernfalls kann ein unvorhersehbarer Fehler auftreten. • Laden Sie die aktuelle BIOS-Datei von der NZXT Website herunter: http://www.nzxt.com. • Entpacken Sie die BIOS-Datei aus der ZIP-Datei an einen sicheren Ablageort und benennen Sie die BIOS-Datei um in "creative.rom".
