Ligar e desligar
Ajustar a profundidade de fresagem antes de li-
gar-desligar o aparelho, veja secção "Ajustar a
profundidade de fresagem".
Para a colocação em funcionamento da ferra-
menta eléctrica deverá pressionar o interruptor
de ligar-desligar 24 e manter pressionado.
Para fixar o interruptor de ligar-desligar 24 de-
verá premir a tecla de fixação 2.
Para desligar a ferramenta eléctrica, deverá sol-
tar o interruptor de ligar-desligar 24 ou se esti-
ver travado com a tecla de fixação 2, deverá
pressionar o interruptor de ligar-desligar 24 por
instantes e em seguida soltar novamente.
Constant-electronic
A Constant-Electronic mantém o número de ro-
tações durante a marcha em vazio e sob carga
quase que constante e assegura um desempe-
nho de trabalho uniforme.
Arranque suave
O arranque electrónico suave limita o binário ao
ligar o aparelho e aumenta a vida útil do motor.
Ajustar a profundidade de fresagem
(veja figura D)
O ajuste da profundidade de fresagem só
deve ser realizado com a ferramenta eléctri-
ca desligada.
Para o ajuste aproximado, proceda da seguinte
maneira:
– Posicionar a ferramenta eléctrica, com a fer-
ramenta de fresagem montada, sobre a peça
a ser trabalhada.

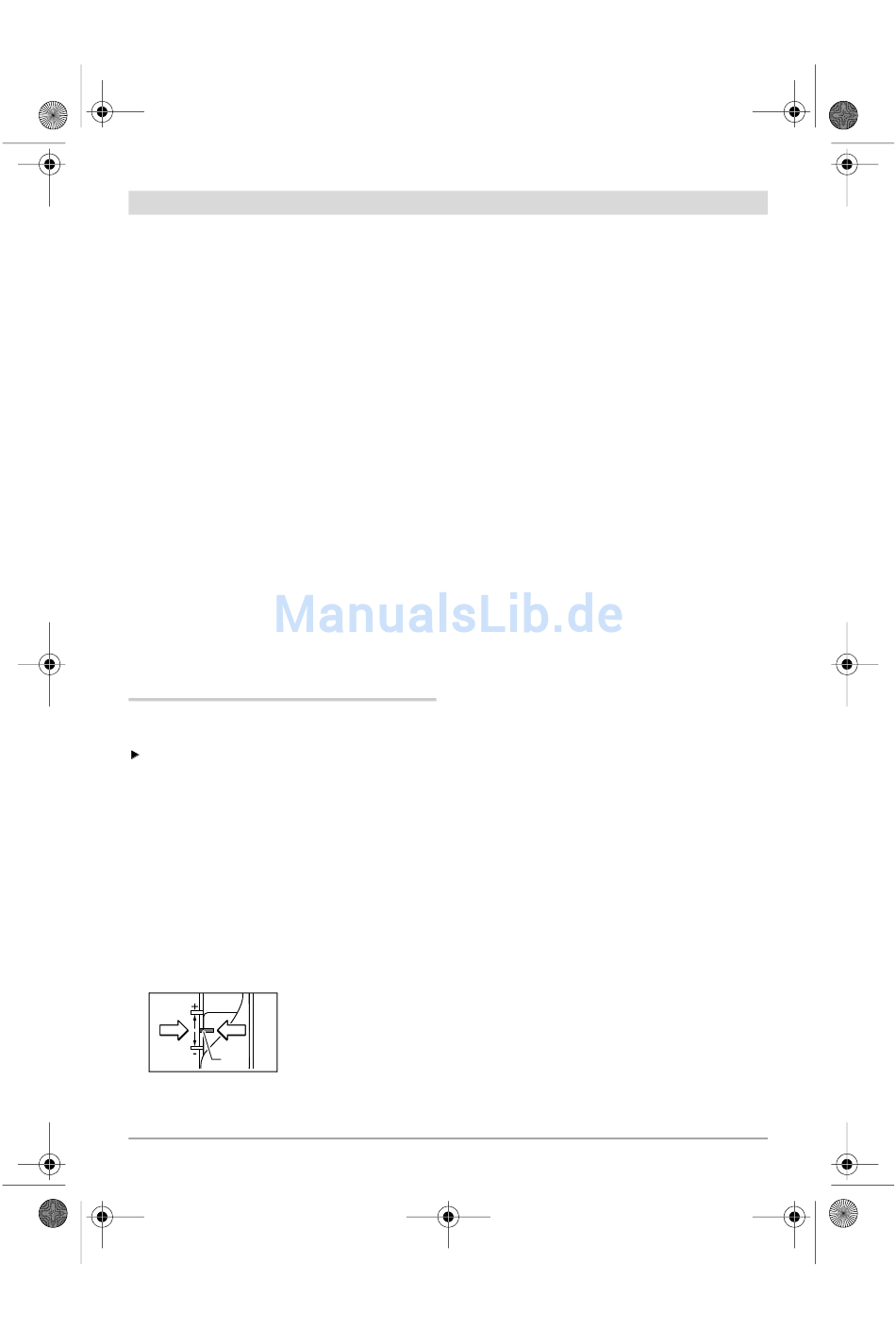

– Ajustar o caminho de ajuste fino na posição
central com o botão giratório 20. Para tal, de-
verá girar o botão giratório 20 até as marca-
ções 21 coincidirem como indicado na figura.
Em seguida deverá girar a escala 19 para "0".
21
Bosch Power Tools
– Ajustar o limitador escalonado 10 no nível
mais baixo; o limitador escalonado engata
perceptivelmente.
– Soltar o parafuso de orelhas no limitador de
profundidade 14, de modo que o limitador
de profundidade 15 possa ser movimentado
livremente.
– Premir a alavanca de destravamento 22 para
baixo e conduzir a tupia lentamente para bai-
xo, até a fresa 7 entrar em contacto com a su-
perfície da peça a ser trabalhada. Soltar no-
vamente a alavanca de destravamento 22,
para fixar a profundidade de imersão.
– Premir o limitador de profundidade 15 para
baixo, até estar apoiado sobre o limitador es-
calonado 10. Colocar a corrediça com a mar-
cação de índice 16 sobre a posição "0" da es-
cala de profundidade de fresagem 18.
– Colocar o limitador de profundidade 15 na
posição de fresagem desejada e atarraxar o
parafuso de orelhas do limitador de profun-
didade 14. Tomar cuidado para não desajus-
tar a corrediça com a marcação de índice 16.
– Premir a alavanca de destravamento 22 e
conduzir a tupia para a posição superior.
Para maiores profundidades de fresagem é re-
comendável realizar várias etapas de trabalho,
cada uma com reduzido desbaste de material.
Com o limitador escalonado 10 é possível dividir
o processo de fresagem em várias etapas. Para
tal, deverá ajustar a profundidade de fresagem
desejada no nível mais baixo do limitador de ní-
veis e seleccionar níveis mais altos para as pri-
meiras etapas de trabalho. A distância entre os
níveis pode ser alterada girando os parafusos de
ajuste 11.
Após uma fresagem de teste, poderá ajustar a
profundidade de fresagem na medida desejada
girando o botão giratório 20; girar no sentido
dos ponteiros do relógio para aumentar a pro-
fundidade de fresagem; girar no sentido contrá-
rio dos ponteiros do relógio para reduzir a pro-
fundidade de fresagem. A escala 19 serve como
orientação. Uma volta corresponde a um cami-
nho de ajuste de 2,0 mm, um dos 4 traços de
graduação no canto superior da escala 19 cor-
responde a uma alteração do caminho de ajuste
de 0,1 mm. O máximo caminho de ajuste é de
± 8 mm.
