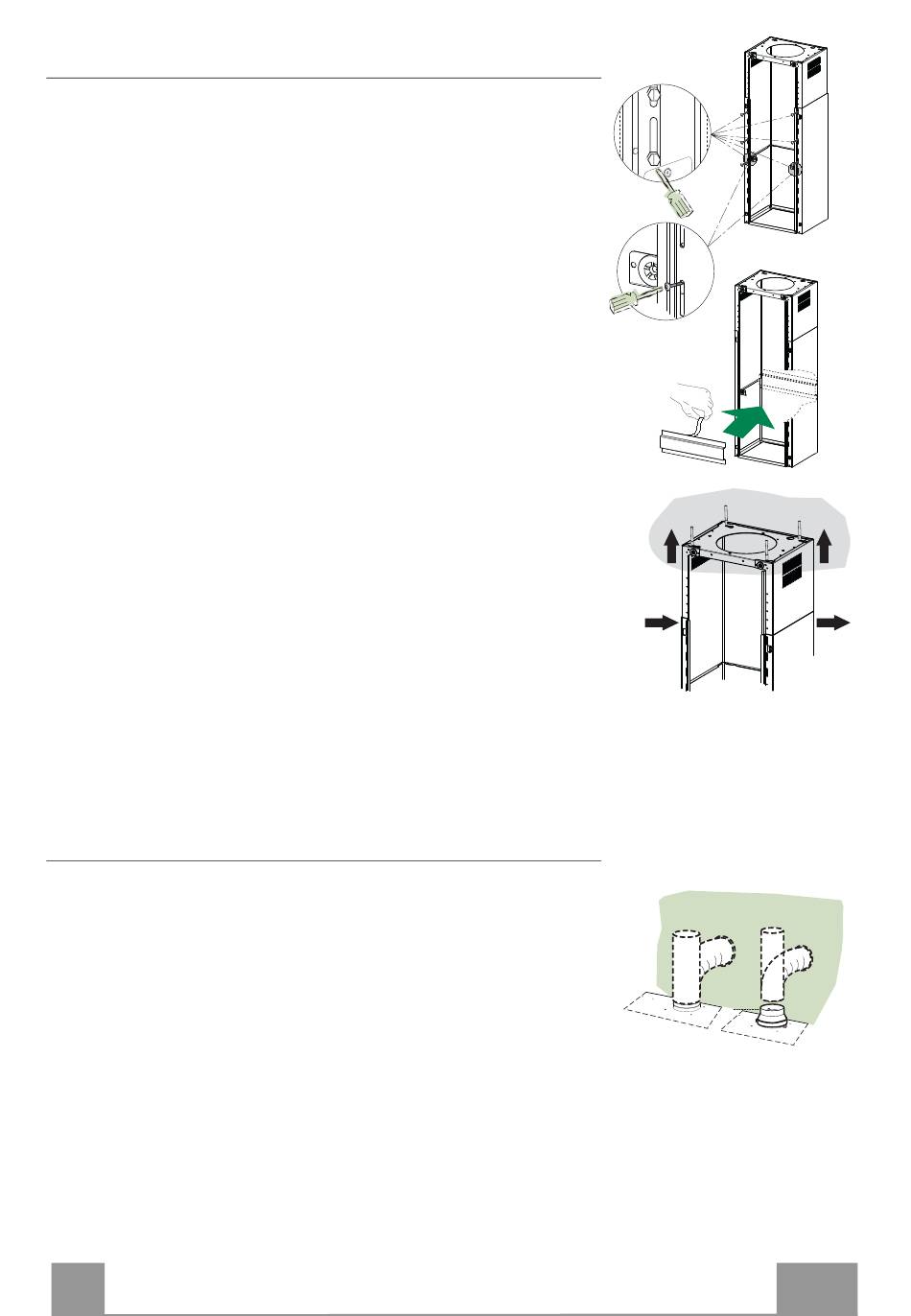

Raami/korstna kinnitamine
Kui on vaja raami kõrgust reguleerida, toimige järgmiselt:
• Keerake eest nähtavad kahte vastastikust osa ühendavad
meeterkeermega kruvid lahti;
• Reguleerige raami kõrgust vastavalt vajadusele, seejärel
paigaldage tagasi ülalpool eemaldatud kruvid, veendudes et
sisestate 2 neist paneeli luku lähedusse;
• Tõstke raam üles, asetage pesad kruvidele ja libistage neid
lukustumiseni;
• Pingutage need kaks kruvi ja sisestage teised kaks lisatud
kruvi.
• Võtke teleskoopkorstna kinnitusklamber 7.2, eemaldage
kahepoolselt teibilt kile ja kinnitage see raami sisse selle
tugevamaks hoidmiseks.
Enne kruvide lõplikku lukustamist on võimalik teostada raami
väiksemaid reguleerimisi, veendudes ei kruvid ei välju
reguleerimispesast.
• Raam peab olema tugevalt kinnitatud, nii pliidikummi raskuse
kui kohal olevale seadmele aeg-ajalt mõjuva külgsuunalise
surve tõttu. Kui see on kinnitatud kontrollige, et põhi oleks
stabiilne ka siis, kui raami painutatakse.
• Kõigil juhtudel, kus lagi ei ole riputuskohas piisavalt tugev,
peab paigaldustehnik tugevdama seda sobivate struktuurselt
tugevate
elementide
vastuplaatidega.
Torustikuga versiooni õhuimusüsteemi ühendamine
Torustikuga versiooni paigaldamisel ühendage pliidikumm korstnaga
painduva või jäiga ø 150 või 120 mm toru abil, selle valik jääb paigalda-
jale.
• ø 120 mm õhuimuühenduse paigaldamiseks sisestage pliidikummi kor-
puse väljundile siirdmikäärik 9.
• Kinnitage toru sobivate toruklambrite 25 abil (ei ole kaasas).
• Eemaldage kõik aktiivsöefiltrid.
EE
külge
ankurdatud
2
plaatide
ja
1
1
2
ø 120
ø 150
9
9
98
