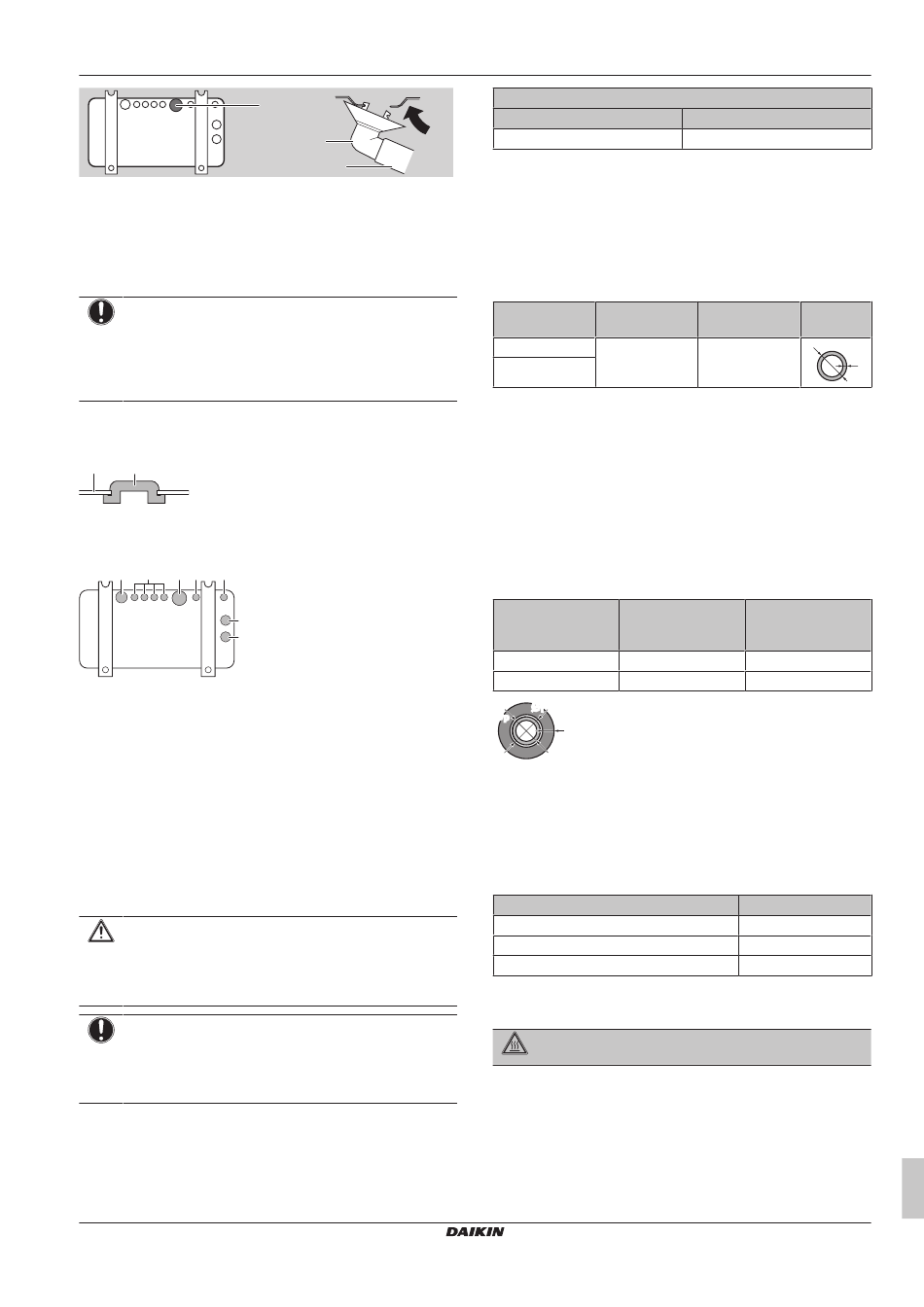

a
Ablassstutzen
b
Unterer Rahmen
c
Ablaufrohrstopfen
d
Schlauch (bauseitig zu liefern)
Abflusslöcher schließen und Abflussstutzen
anbringen
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit
KEIN Abflussstutzen, Abflussschlauch und Kappen (1, 2)
verwendet werden. Treffen Sie geeignete Maßnahmen um
sicherzustellen, dass Kondenswasser NICHT gefrieren
kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür,
dass die Ränder der Abflusskappen die Löcher vollständig
schließen.
a
b
a
Unterer Rahmen
b
Abflusskappe
2 Abflussstutzen installieren.
a
b
c
b
b
a
a
a
Abflussloch. Eine Abflusskappe (2) installieren.
b
Abflussloch. Eine Abflusskappe (1) installieren.
c
Abflussloch für Abflussstutzen
5
Installation der Leitungen
5.1
Vorbereiten der
Kältemittelleitungen
5.1.1
Anforderungen an Kältemittel-
Rohrleitungen
VORSICHT
Verrohrung und Verbindungen eines Split-Systems sollten
in Form permanenter Verbindungen durchgeführt werden,
wenn
es
innerhalb
Verbindungen nur die Rohre zu den Inneneinheiten gibt.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen
für Kältemittel geeignet sein. Für das Kältemittel sind mit
Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle
aus der Herstellung) müssen ≤30 mg/10 m sein.
Durchmesser von Kältemittel-Rohrleitungen
Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen an
den Außeneinheiten:
RXJ42+50A
R32 Split-Baureihen
3P512025-12X – 2021.12
b
a
c
d
eines
belegten
Raums
außer
5 Installation der Leitungen
Rohr-Außendurchmesser (mm)
Flüssigkeitsleitung
Ø6,4
Anforderungen an das Material von Kältemittel-
Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre.
▪ Bördelanschlüsse:
Verwenden
weichgeglühtes Material.
▪ Rohrleitungs-Härtegrad und -stärke:
Außendurchme
Temper-Grad
sser (Ø)
6,4 mm (1/4")
Weichgeglüht (O)
12,7 mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
5.1.2
Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
Rohr-
Innendurchmesser
Außendurchmesser
der Isolation (Ø
(Ø
)
p
6,4 mm (1/4")
8~10 mm
12,7 mm (1/2")
14~16 mm
Ø
Ø
i
i
Ø
Ø
p
p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
5.1.3
Länge der Kältemittelleitung und
Höhenunterschied
Was?
Maximal zulässige Rohrleitungslänge
Minimal zulässige Rohrleitungslänge
Maximal zulässiger Höhenunterschied
5.2
Anschließen der Kältemittelleitung
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
Gasleitung
Ø12,7
Sie
ausschließlich
(a)
Stärke (t)
Ø
≥0,8 mm
t
Isolationsdicke (t)
)
i
≥10 mm
≥13 mm
Abstand
30 m
3 m
20 m
Installationsanleitung
9
