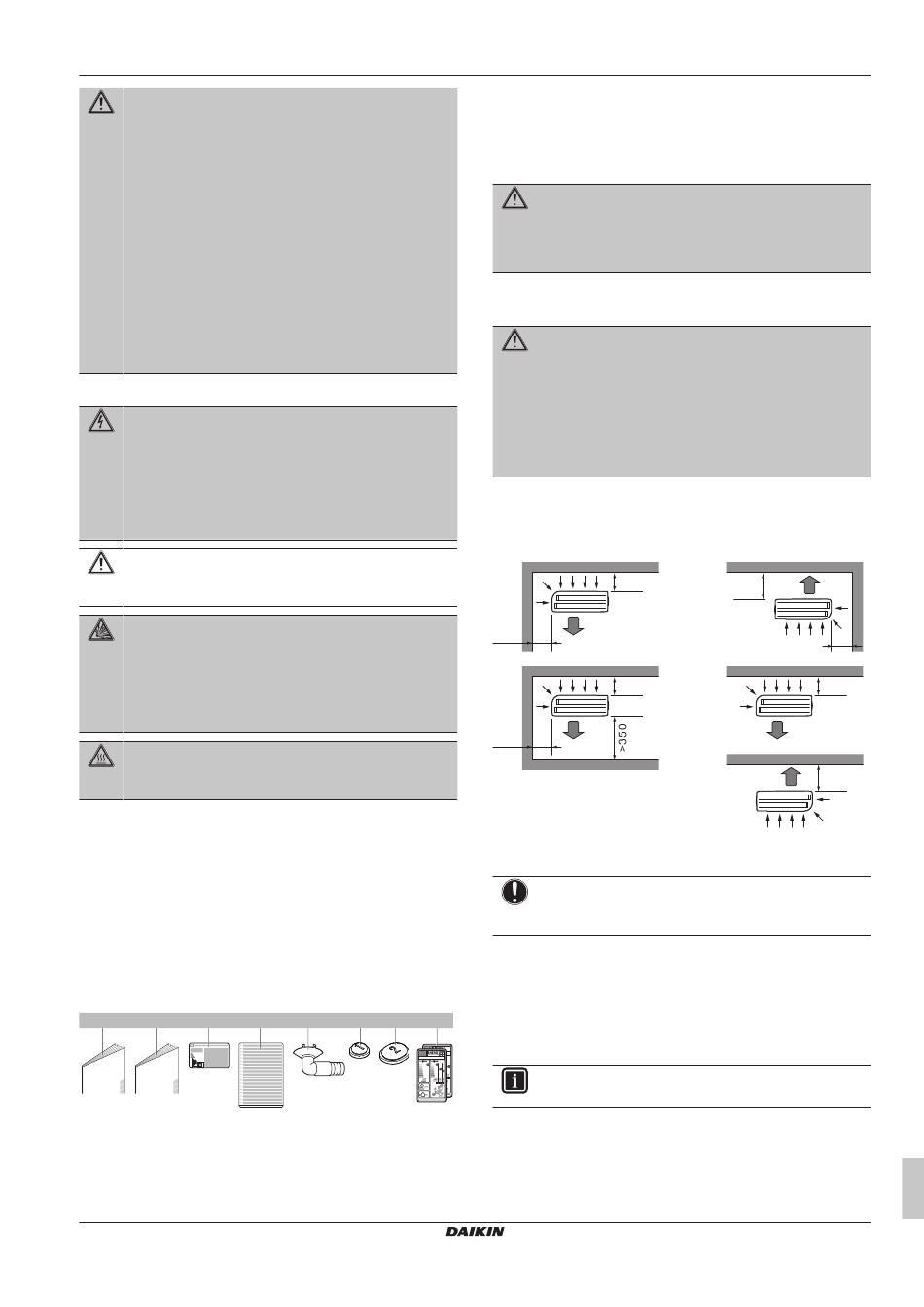

WARNUNG
▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt
werden,
IMMER
Netzschalter auf Aus schalten, die Sicherungen
herausnehmen oder die elektrische Verbindung durch
entsprechende
Sicherungseinrichtung unterbrechen.
▪ Nach Abschalten der Stromversorgung 10 Minuten lang
KEINE stromführenden Teile berühren. Sonst besteht
aufgrund von möglicher Hochspannung immer noch
Stromschlaggefahr.
▪ Beachten
Sie,
Elektroschaltkastens extrem heiß sind.
▪ Achten Sie darauf, KEIN leitfähiges Teil zu berühren.
▪ Das Gerät NICHT abspülen. Es besteht sonst
Stromschlag- und Brandgefahr.
Über den Verdichter
GEFAHR: STROMSCHLAGGEFAHR
▪ Benutzen
Sie
nur
geerdeten System.
▪ Schalten Sie vor Durchführung von Wartungsarbeiten
am Verdichter den Strom aus.
▪ Bringen Sie die Schaltkastenabdeckung und die
Wartungsblende wieder an.
VORSICHT
Tragen
Sie
IMMER
Schutzbrille.
GEFAHR: EXPLOSIONSGEFAHR
▪ Verwenden Sie einen Rohrschneider, wenn Sie den
Verdichter entfernen wollen.
▪ KEINEN Lötbrenner verwenden!
▪ Verwenden Sie nur zugelassene Kältemittel und
Schmiermittel.
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
Den Verdichter NICHT mit bloßen Händen berühren.
3
Über die Verpackung
3.1
Außengerät
3.1.1
So entfernen Sie das Zubehör vom
Außengerät
1 Die Außeneinheit anheben.
2 Unten am Paket das Zubehör entfernen.
a
b
c
1×
1×
1×
a
Allgemeine Sicherheitshinweise
b
Installationsanleitung für die Außeneinheit
c
Etikett für fluorierte Treibhausgase
d
Mehrsprachiges Etikett für fluorierte Treibhausgase
e
Ablassschraube (befindet sich unten in der
Verpackungskiste)
f
Abflusskappe (1)
RXJ42+50A
R32 Split-Baureihen
3P512025-12X – 2021.12
erst
im
Verteilerschrank
den
Schalterstellung
an
dass
einige
Bereiche
einen
Verdichter
auf
einem
Schutzhandschuhe
und
eine
d
e
f
g
1×
1×
6×
3×
g
Abflusskappe (2)
h
Energiezeichen
4
Installation des Geräts
der
WARNUNG
Die Installation muss von einer Fachkraft durchgeführt
werden. Die Auswahl der Materialien und die Installation
müssen den gesetzlichen Vorschriften entsprechen. In
Europa ist die Norm EN378 zu erfüllen.
des
4.1
Den Ort der Installation vorbereiten
WARNUNG
Das Gerät muss in einem Raum so gelagert werden, dass
es nicht mechanisch beschädigt werden kann. Der Raum
muss gut belüftet sein und es darf keine kontinuierlich
vorhandene Entzündungsquellen geben (Beispiel: offene
Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein
elektrisches Heizgerät). Die Größe des Raums muss den
Spezifikationen in den Allgemeinen Sicherheitshinweisen
entsprechen.
4.1.1
Anforderungen an den Installationsort für
die Außeneinheit
Achten Sie darauf, dass folgende Abstände eingehalten werden:
b
a
>50
b
a
>50
(mm)
a
Luftauslass
b
Lufteinlass
HINWEIS
Die Wand an der Auslassseite der Außeneinheit MUSS
≤1200 mm hoch sein.
Das Gerät NICHT in schallsensiblen Umgebungen installieren (z. B.
in der Nähe von Schlafzimmern), an denen die Betriebsgeräusche
Störungen verursachen könnten.
Hinweis: Wird unter den tatsächlichen Installationsbedingungen der
h
Geräuschpegel gemessen, dann kann ein höherer Wert gemessen
2×
werden als der, der im Geräuschspektrum im Datenbuch angegeben
ist. Das liegt an Schallreflexionen und Umgebungsgeräuschen.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
Die Außeneinheit ist ausschließlich für die Außeninstallation
konzipiert und für den Betrieb bei Außentemperaturen, die in der
Tabelle unten angegeben sind (es sei denn, in der Betriebsanleitung
der angeschlossenen Inneneinheit sind andere angegeben).
3 Über die Verpackung
>100
>350
b
>100
a
a
Installationsanleitung
a
>50
b
>100
>350
b
