5. Transport und Inbetriebnahme

5.1. Transport und Aufstellung

Die Maschine wird geschlossen auf
Palette geliefert.
Zum Transport verwenden Sie einen
handelsüblichen Stapler oder
Hubwagen. Sichern Sie die Maschine
beim Transport gegen Umfallen.
Die Aufstellung der Maschine sollte in
geschlossenen Räumen erfolgen,
werkstattübliche Bedingungen sind
dabei ausreichend.

5.2 Montage

Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend Ihren
Händler, nehmen Sie das Gerät nicht
in Betrieb.
Entsorgen Sie die Verpackung bitte
umweltgerecht.
Entfernen Sie das Rostschutzfett mit
Petroleum, Dieselöl oder einem milden
Lösungsmittel.
Schrauben Sie die Maschine von der
Palette ab.
Bewegen Sie Bettschlitten und
Reitstock nach rechts.

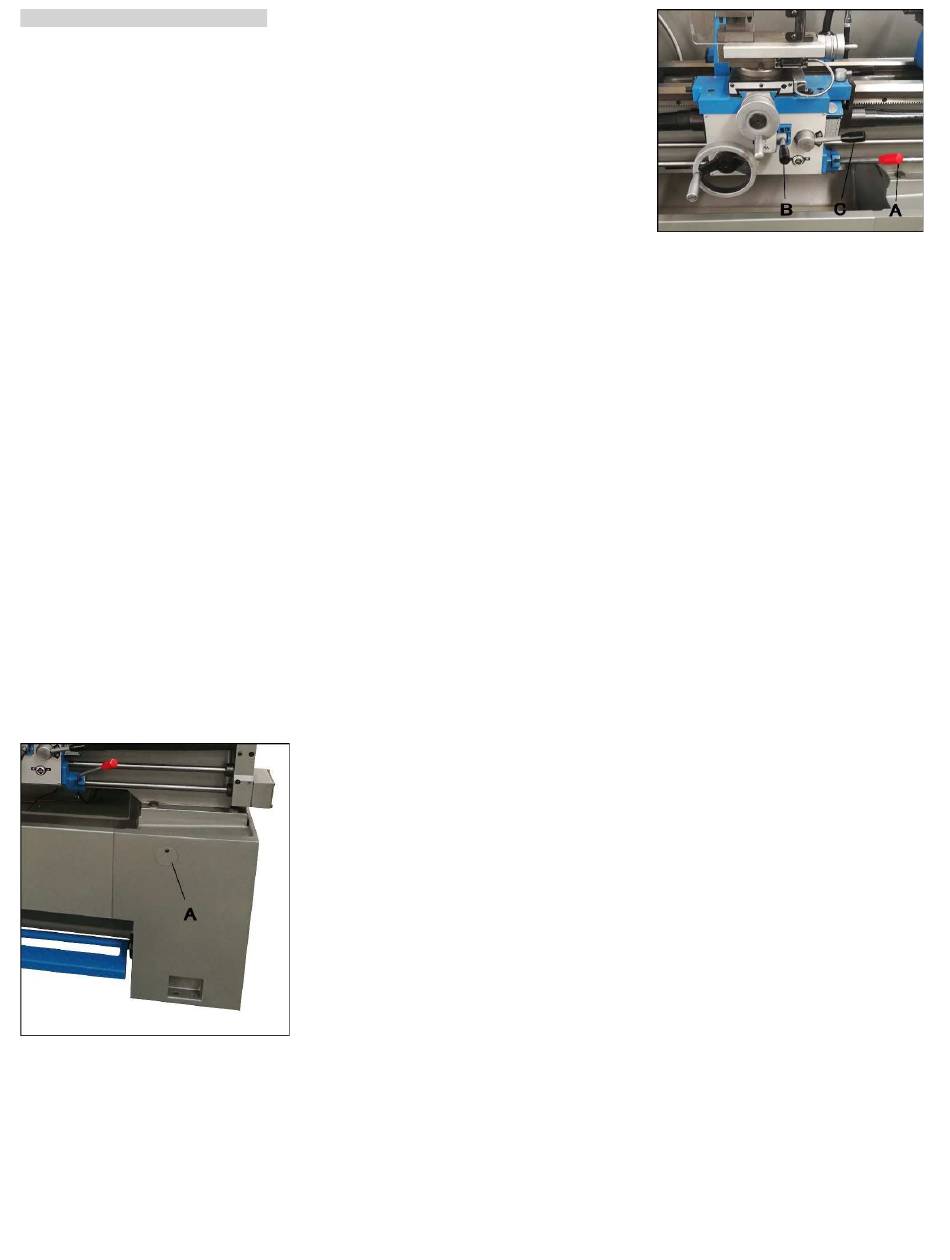

Schieben Sie 2 ausreichend starke
Stahlstangen in die 4 Öffnungen des
Maschinenständers (A, Fig 3).
Mit ausreichend starken Tragegurten
anheben.
Fig 3
Achtung:
Die Maschine ist schwer (959 kg)!
Achten Sie auf ausreichende
Tragfähigkeit und einwandfreien
Zustand der Hebezeuge.
Treten Sie niemals unter
schwebende Lasten.
Verwenden Sie eine
Maschinenwasserwaage um das
Maschinenbett eben auszurichten.
Die Maschinengenauigkeit ist nur bei
ebenem Bett gegeben.

5.3 Elektrischer Anschluss

Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen. Die
Netzspannung und Frequenz müssen
mit den Leistungsschilddaten an der
Maschine übereinstimmen.
Die bauliche Absicherung muss dabei
16A betragen.
Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft durchgeführt
werden.
Der Elektroanschluss erfolgt an der
Klemmenleiste im Schaltschrank.

5.4 Erstschmierung

Vor der Inbetriebnahme der Maschine
sind alle Schmierstellen zu versorgen,
sowie alle Schmiermittelstände auf
Niveau zu bringen!
Bei Nichtbeachtung sind erhebliche
Schäden möglich!
(Siehe Schmierung in Kapitel 8 )
Nach einmonatigem Betrieb muss
das Öl in Spindelstock,
Vorschubgetriebe und
Schlosskasten gewechselt werden.
Der Kühlmittelbehälter ist mit
Kühlemulsion zu füllen (siehe Kapitel
8.7).

5.5 Inbetriebnahme

Prüfen Sie das Spannmittel vor dem
Start der Maschine (siehe Kapitel 6.2).
Schalten Sie den Hauptschalter am
Schaltschrank auf ON.
Mit dem Schalthebel (A, Fig 4) kann
die Hauptspindel gestartet werden.
15
Fig 4
Schalthebel
- nach rechts und unten für Vorlauf
- nach rechts und oben für Rücklauf
Bringen Sie den Schalthebel in
Nullstellung um die Maschine zu
stoppen.
Der Tastknopf (D, Fig 6) wird
verwendet um die Spindel im
Tippbetrieb zu bewegen.
Die Fußbremse stoppt alle
Maschinenfunktionen und bremst die
Spindelrotation.
Achtung:
Die Maschine bleibt unter Spannung.
Der Not-Aus Taster (C, Fig 6) stoppt
alle Maschinenfunktionen.
Achtung:
Die Maschine bleibt unter Spannung.
Entriegeln Sie den Not-Aus Taster
durch Drehung im Uhrzeigersinn.
HINWEIS:
Sowohl der Räderdeckel (H, Fig 2-2)
als auch der Futterschutz (J) sind mit
Endschalter überwacht. Um die
Maschine zu starten müssen beide
geschlossen sein.

5.6 Einlaufphase

Geben Sie dem Getriebe Zeit sich
einzulaufen.
Betreiben Sie die Maschine für die
ersten 6 Stunden nicht über 650
U/min.
