Fig 15
L'avance adéquate dépend de la
matière à usiner, de la manière
d'usinage, de l'outil de coupe, de la
stabilité du serrage de la pièce, de
la profondeur de passe, et du choix
de la finition souhaitée.
Par exemple:
Usinage extérieur d'une pièce d'œuvre
bien serrée en acier (C15) de 25 mm
avec un outil HM par 1280 T/min.
Travail d'ébauche:
Profondeur de passe
Avance par tour
(Réglage d'engrenage Bleu, 2 et S)
Ajustement exact:
Profondeur de passe
Avance par tour
(Réglage d'engrenage Bleu, 8 et U)
Finition:
Profondeur de passe
Avance par tour
(réglage d'engrenage Bleu, 1 et U)
Pour l'ébauche de gros diamètres,
réduire la profondeur de passe!

6.6 Filetage

Les filets sont usinés en plusieurs
passes avec un burin à fileter. La
profondeur de passe radiale devrait
être de 0,2mm env. chacune et d'un
peu moins pour les dernières passes
de finition.

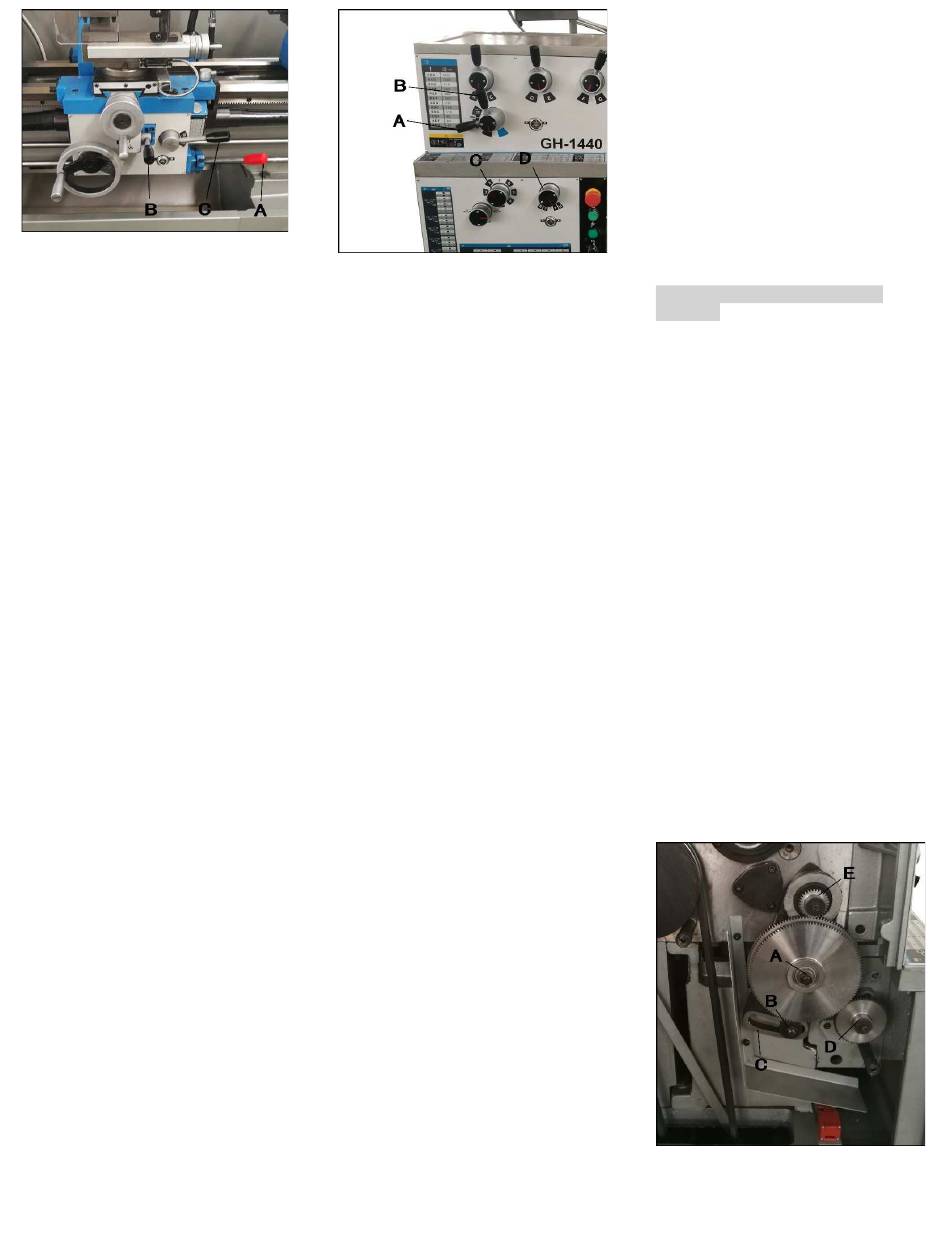

Positionner le levier d'engrenage (A,
B, C, D Fig 16) sur la position
souhaitée.
Afin d'activer la vis-mère, positionner
le levier d'entraînement (I, Fig14).
A) Filetage de pas métriques et en
pouce:
Pour la première passe, régler le pas
et la profondeur de passe désirés.
Fermer l'écrou vis-mère (C, Fig 15).
L'écrou vis-mère reste fermé pendant
toute l'opération de filetage.
- Enclencher la machine avec la
2mm
vitesse la plus lente.
0,2mm
- A la fin du filet, arrêter le moteur tout
en désengrenant le burin à temps au
moyen de la coulisse transversale.
0,5mm
(Attention à l'inertie: arrêter le moteur
0.1mm
assez tôt)
- Enclencher le moteur en marche
inverse jusqu'à ce que le burin se
retrouve à sa position de départ.
0,2mm
0.05mm
Répéter ces opérations jusqu'à ce que
le filetage soit terminé.
B) Filetage de pas métriques avec le
compteur de filetage:
La plupart des pas métriques peuvent
être filetés avec le compteur de
filetage. Pour cela l'écrou de la vis-
mère peut être ouvert après chaque
étape de travail et le chariot
longitudinal peut être remis en position
initiale avec le volant.
L'écrou de vis-mère ne peut être
raccordé qu'à la graduation
correspondante du compteur de
filetage.
Fig 16
29
6.7 Perçage
Pour la fixation de foret hélicoïdal et
d'alésoir de centrage, il est nécessaire
d'utiliser un mandrin auto-centrant CM-
3 (en option).
Recommandations concernant les
vitesses de rotation: voir chapitre 6.4.
Pour éjecter le mandrin de perçage,
reculer complètement la broche de
contre-pointe.
7. Travaux d'équipement et de
réglages
Informations générales:
Avant les travaux de mise en route et
de réglage, la machine doit être
assurée contre la mise en route.
Arrêter l'interrupteur principal et
appuyer sur le bouton d'arrêt
d'urgence!
7.1 Mise en place des roues de
rechange.
Remarque :
Les roues de rechange 25T x 127T x
50T installées permettent d'effectuer la
plupart des avancements et des pas
de vis métriques.
Les roues de rechange du coffret
d'outils permettent le filetage de filets
en pouces.
Couper le courant en retirant la
prise.
Desserrer la vis de sécurité et ouvrir le
cache-courroie.
-Desserrer les vis (A, B Fig 17), et
l'écrou (C) pour faire pivoter la lyre.
Fig 17
Changer les roues (D et E) suivant les
besoins.
