6. Fonctionnement de la machine

Attention.
Avant les travaux d'équipement et
de réglages, la machine doit
toujours être assurée contre la mise
en route.
Déconnecter la machine du réseau
et appuyer sur le bouton d'arrêt
d'urgence.
Faire toutes les mesures et les
réglages sur la machine à l'arrêt.
Avant de débuter l'usinage, contrôler
que la pièce d'œuvre est bien fixée.
Ne pas freiner le mandrin ou la pièce
avec la main.
Garder les doigts à une distance
suffisante des éléments en rotation et
des copeaux.
Ne retirer les copeaux que sur la
machine arrêtée et à l'aide d'un
crochet spécial.
Ne jamais travailler en laissant le
protecteur du mandrin ou le cache-
roues ouverts.
Pour tarauder, fileter et usiner des
pièces non équilibrées, ne travailler
qu'à des petites vitesses.
Ne jamais usiner du magnésium-
Danger d'incendie!
En cas de danger actionner le frein
à pied et appuyer sur le bouton
d'arrêt d'urgence.

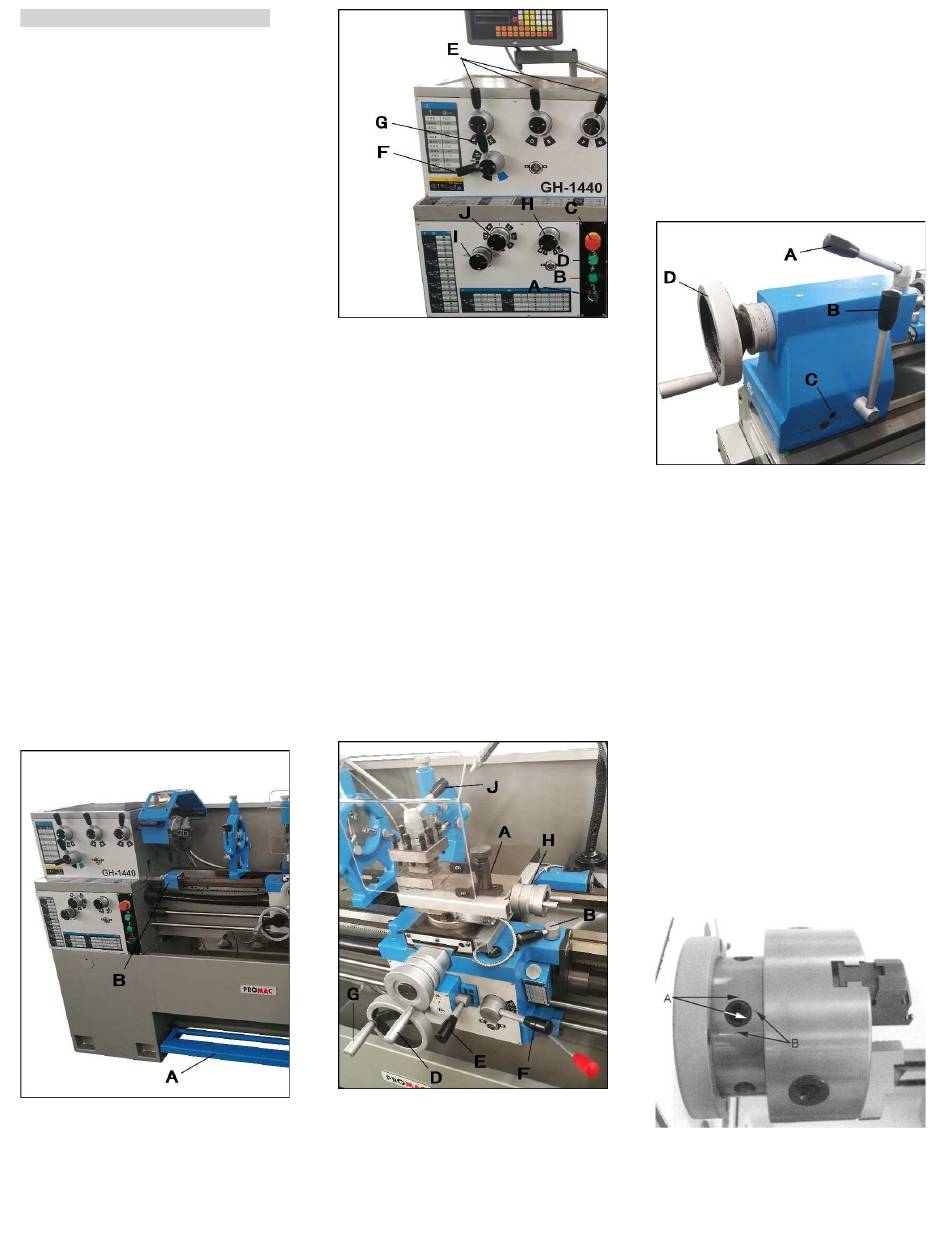

6.1 Eléments de fonctionnement
Fig 5
A....Frein à pied
B....Butée de chariot
Fig 6
A....Interrupteur marche/arrêt pour le
produit de refroidissement
B.... Témoin branchement au secteur
C.... Bouton d'arrêt d'urgence
D... Touche de fonctionnement par
impulsions de la broche.
E....Levier du choix de vitesse de
broche
F....Levier du choix du sens
d'entraînement
G...Levier sélection vis-mère/broche
de chariotage
(max. 650 T/min en position A)
H... Levier sélection vis-mère/broche
de chariotage.
S, U... broche de chariotage.
R, T... vis-mère
Fig 7
A....Blocage chariot transversal
B.....Blocage chariot de table
D....Volant chariot transversal
27
E.....Levier d'avancement
Avancement longitudinal: à droite
et en haut
Avancement latéral : à gauche et
en bas
F....Levier écrou embrayable vis-mère
G.....Volant chariot longitudinal
H......volant chariot supérieur
J..... Levier de serrage porte outils (4)
Fig 8
A... Manette de serrage de broche de
contre-pointe.
B..... Manette de serrage de contre-
pointe
C.... Positionnement transversal
contre-pointe
D.... Volant broche de contre-pointe
6.2 Serrage des pièces d'œuvre
Démontage accessoire de serrage:
Avant le démontage de l'accessoire de
serrage, protéger le bâti avec une
planche.
Tenir l'accessoire de serrage pendant
que les 3 pinces excentrées Camlock
sont tournées d'¼ de tour dans le sens
inverse des aiguilles d'une montre.
Faire coïncider les marques (A, Fig 9).
Fig 9
Retirer le dispositif de serrage avec
précaution.
