Maschinenbeschreibung; Transport Und Inbetriebnahme; Transport Und Aufstellung - Promac GHB-1330 Gebrauchsanleitung

Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

GHB-1330:
Maschinen Unterschrank
Spänetasse
Spritzschutz
160mm Universal Dreibackenfutter
300mm Aufspannscheibe
Vierfach Stahlhalter
Stehlünette
Mitlauflünette
Wechselrädersatz
2 Stück MK-3 feste Körnerspitze
MK3/ MK5 Reduzierung
Gewindeuhr
Bedienwerkzeug in Werkzeugbox
Ölkanne
Hubgestänge
Gebrauchsanleitung
Ersatzteilliste
GHB-1340A:
Maschinen Unterschrank
Spänetasse
Spritzschutz
160mm Universal Dreibackenfutter
200mm Planscheibe
300mm Aufspannscheibe
Vierfach Stahlhalter
Stehlünette
Lauflünette
Wechselrädersatz
2 Stück MK-3 feste Körnerspitze
MK3/ MK5 Reduzierung
Gewindeuhr
Bedienwerkzeug in Werkzeugbox
Ölkanne
Hubgestänge
Gebrauchsanleitung
Ersatzteilliste

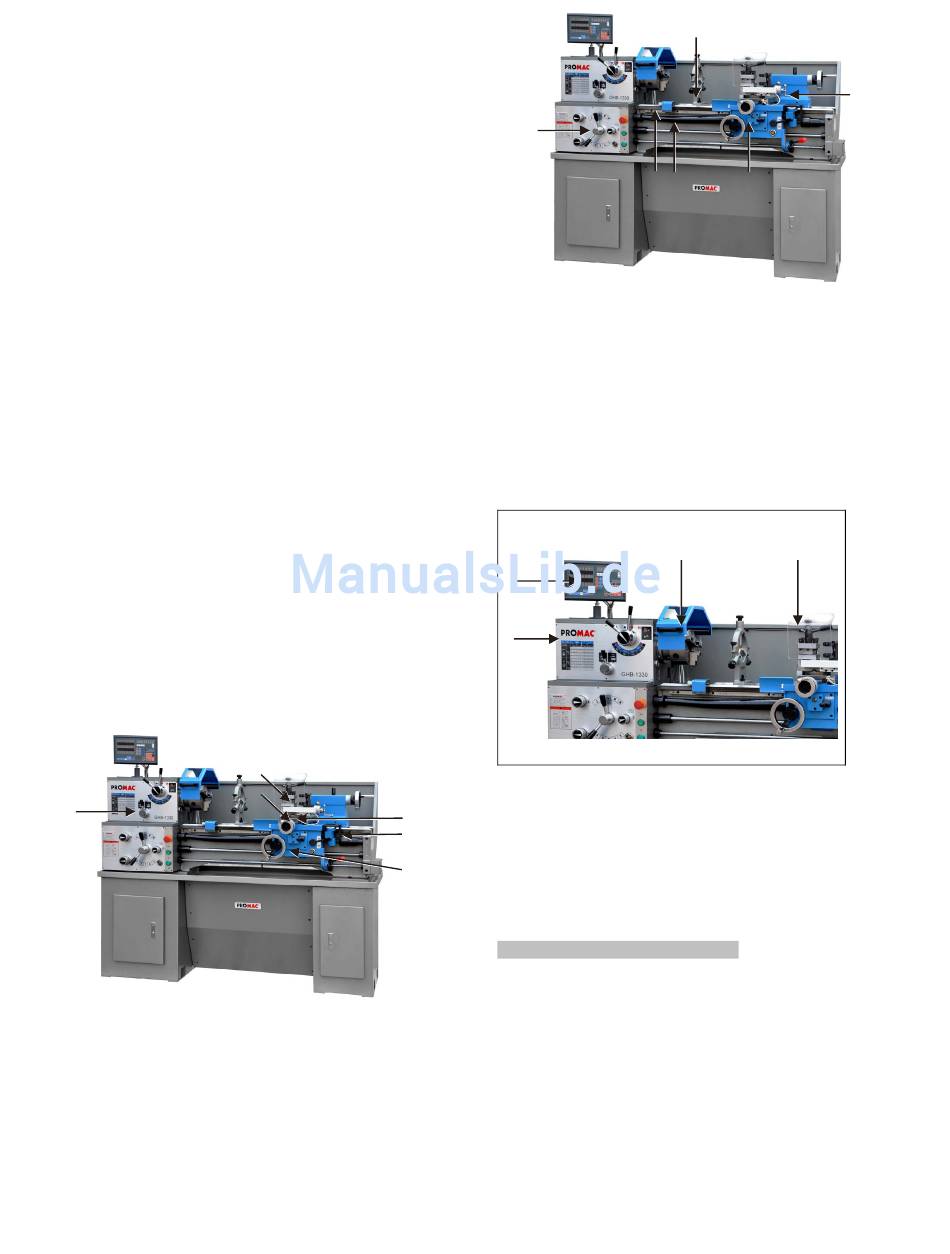

4.4 Maschinenbeschreibung

F
A....Maschinenbett
B....Bettschlitten
C....Oberschlitten
D....Querschlitten
E....Vierfach Stahlhalter
F....Spindelstock
20
E
D
Fig 1
E
A....Schlosskasten
B....Reitstock
C....Leitspindel
D....Zugspindel
E....Vorschubgetriebe
F....Stehlünette
G....Mitlauflünette
I
H
H....Räderdeckel
C
A
I.....3-Achs-Positionsanzeige (optional)
J.....Futterschutz
B
K....Stahlhalterschutz

5. Transport und Inbetriebnahme

5.1. Transport und Aufstellung

Die Maschine wird geschlossen auf Palette geliefert.
Zum Transport verwenden Sie einen handelsüblichen Stapler
oder Hubwagen. Sichern Sie die Maschine beim Transport
gegen Umfallen.
Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen, werkstattübliche Bedingungen sind dabei
ausreichend.
F
C D
A
Fig 2
J
K
Fig 3
B
