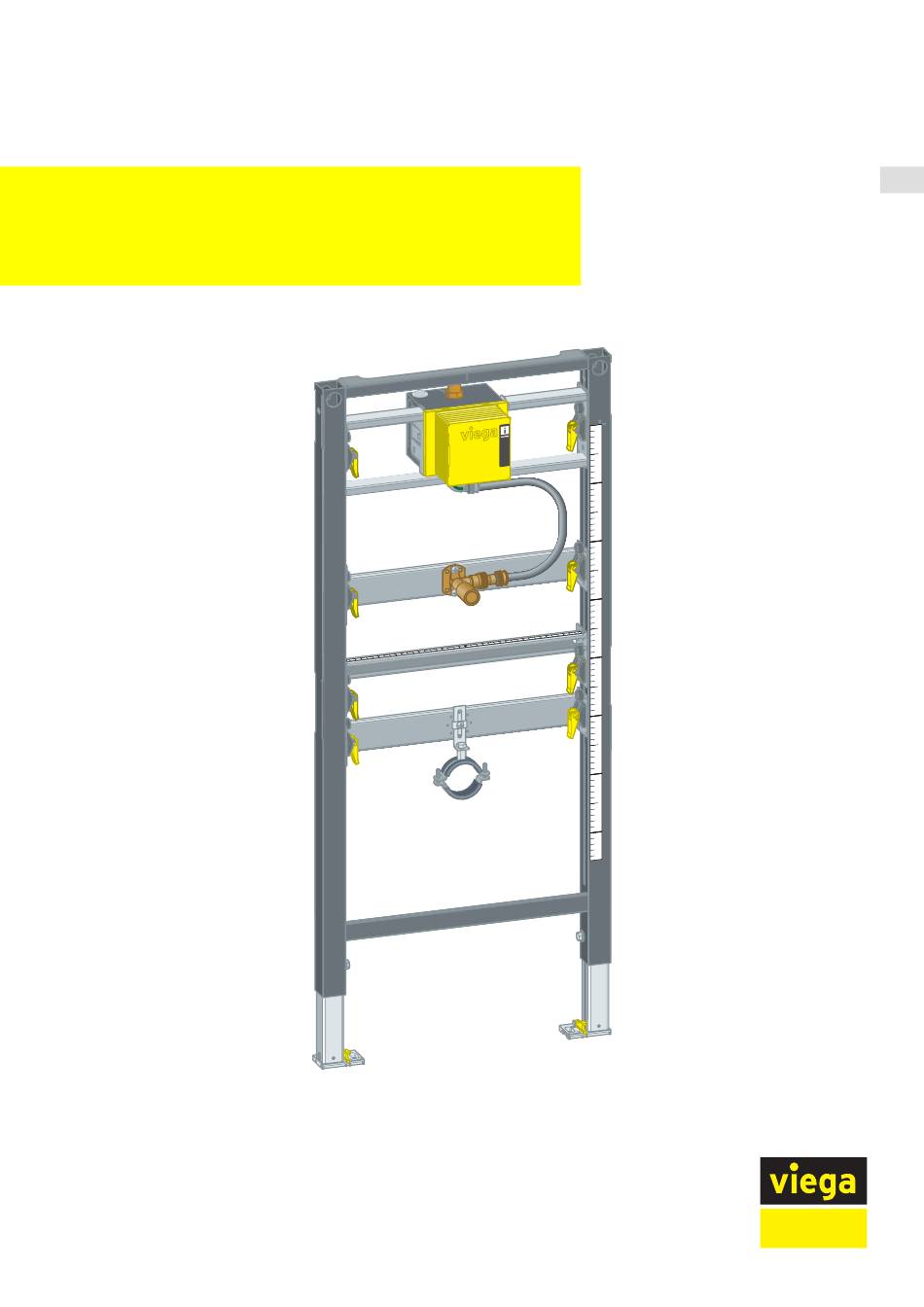

- Seite 1 Gebrauchsanleitung Prevista Dry-Urinal-Element für Urinal-Betätigungsplatten für Prevista (manuelle und berüh‐ rungslose Spülauslösung), Urinal-Keramiken mit Sprühkopf Modell Baujahr (ab) 8560.32 03/2019...
-
Seite 2: Inhaltsverzeichnis
2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Kompatible Bauteile 2.3.3 Technische Daten 2.4 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße 3.2 Montage 3.2.1 Element montieren 3.2.2 Wasseranschluss montieren 3.2.3 Element einrichten und beplanken 3.3 Entsorgung Prevista Dry-Urinal-Element... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Hinweis Zu Dieser Sprachversion
Die einschlägigen nationalen Gesetze, Stan‐ dards, Vorschriften, Normen sowie andere technische Vorschriften haben Vorrang vor den deutschen/europäischen Richtlinien dieser Anleitung: Die hier dargestellten Informationen sind nicht bindend für andere Länder und Gebiete und sollten, wie gesagt, als Unterstützung verstanden werden. Prevista Dry-Urinal-Element... -
Seite 5: Produktinformation
DIN 18183 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Das Prevista Dry-Urinal-Element eignet sich für die Montage an Wand‐ konstruktionen und Ständerwerken gemäß den Regelwerken im Abschnitt Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebe‐ dingungen“ auf Seite 5 und kann in einer Prevista Dry Plus-Vorwand‐... -
Seite 6: Kompatible Bauteile
Einsteckstück Dichtung Bauschutz 2.3.2 Kompatible Bauteile Das Urinal-Element ist mit allen gängigen Urinal-Keramiken auch mit Sprühkopf kompatibel. 2.3.3 Technische Daten Ablaufbogen DN 50 Rp ½ Armaturenanschluss Bauhöhe 1120 mm–1300 mm Loch-Durchmesser für Befesti‐ 11 mm gung im Holzständerbau Prevista Dry-Urinal-Element... -
Seite 7: Zubehör
Produktinformation Zubehör Viega empfiehlt zur Montage an gemauerter Wand ein Prevista Dry- Befestigungsset. Prevista Dry-Befestigungsset Modell 8570.36. Prevista Dry-Befestigungsset Modell 8573. Prevista Dry Plus-Befestigungsset Modell 8570.49. Prevista Dry-Urinal-Element... -
Seite 8: Handhabung
Montagebedingungen Geeignete Wände Gemauerte Wände Betonierte Wände Metallständerwerke Viega Prevista Dry Plus-Vorwandkonstruktionen Die Wandkonstruktionen müssen den Regelwerken im Abschnitt Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen“ auf Seite 5 entsprechen. Das Urinal-Element darf nur an ebene Wandflächen montiert werden. Bauhöhe Das Urinal-Element eignet sich für Bauhöhen von 1120—1300 mm. -
Seite 9: Einbaumaße
Bei der Montage von mehreren Urinal-Elementen mit einem Abstand von > 500 mm sollten Sie eine Pre‐ vista Dry-Zwischenkonsole (Modell 8570.48) verwenden. Beachten Sie bei der Montage die Gebrauchsanleitung der Zwischenkonsole. Viega empfiehlt zur Montage ein Prevista Dry-Befesti‐ gungsset zu verwenden. Prevista Dry-Urinal-Element... - Seite 10 ▶ Die Befestigungspunkte am Boden bestimmen und markieren. X3: 375 mm ▶ Die Löcher bohren. ▶ Die Dübel einsetzen. INFO! Das Prevista Dry-Befestigungsset gemäß Gebrauchsan‐ leitung des Befestigungssets montieren. ▶ Die Füße des Elements mit einem Maulschlüssel lösen. Prevista Dry-Urinal-Element...
- Seite 11 Handhabung ▶ Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm ▶ Die Füße des Elements mit einem Maulschlüssel festschrauben. ▷ Das Element ist an der Wand befestigt. Prevista Dry-Urinal-Element...
- Seite 12 Elements, muss zusätzlich das Prevista Dry Plus- Befestigungsset (Modell 8570.49) verwendet werden. Siehe Beispiel mit WC-Element Modell 8521. ▶ Das Element auf der Bodenschiene positionieren. ▶ Die Füße mit den Clips auf der Bodenschiene befestigen. ▶ Die Höhe des Elements über die Füße einstellen. Prevista Dry-Urinal-Element...
- Seite 13 Handhabung ▶ Das Element mit Prevista Dry Plus-Schienenverbindern befestigen. ▷ Das Element ist in der Prevista Dry Plus-Vorwandkonstruktion befestigt. Prevista Dry-Urinal-Element...
- Seite 14 Die Füße herausziehen und um 90° drehen. ▶ Die Füße mit dem Ständerwerk verschrauben. ▶ Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm ▶ Das Element mit den beiliegenden Schrauben im Ständerwerk befestigen. Prevista Dry-Urinal-Element...
-
Seite 15: Wasseranschluss Montieren
Handhabung 3.2.2 Wasseranschluss montieren ▶ Die Anschlussseite der Urinal-Wasserstrecke abdichten. ▶ Die Gewindeseite des Verbinders und die Anschlussseite der Urinal- Wasserstrecke verschrauben. ▶ Den Wasserzulauf in den Verbinder stecken. ▶ Die Verbindung verpressen. ▶ Den Revisionsschacht montieren. Prevista Dry-Urinal-Element... -
Seite 16: Element Einrichten Und Beplanken
Die Leisten für Ablaufbogen, Zulaufarmatur und Urinalbefestigung mit den Schnellspannern auf die gewünschte Höhe einstellen. ▶ Die Gewindestangen mit der Hand eindrehen. ▶ Die Muttern der Gewindestangen mit einem Maulschlüssel fest‐ ziehen. ▶ Die Schutzkappen auf die Gewindestangen schieben. ▶ Einen Ablaufbogen montieren. Prevista Dry-Urinal-Element... -
Seite 17: Entsorgung
Gewindestangen schneiden. INFO! Der maximale Wandaufbau beträgt 60 mm. ▶ Das Element mit geeigneten Gipskarton-Verkleidungsplatten beplanken. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Prevista Dry-Urinal-Element... - Seite 18 Viega GmbH service-technik@viega.at viega.at AT • 2020-06 • VPN200244...
