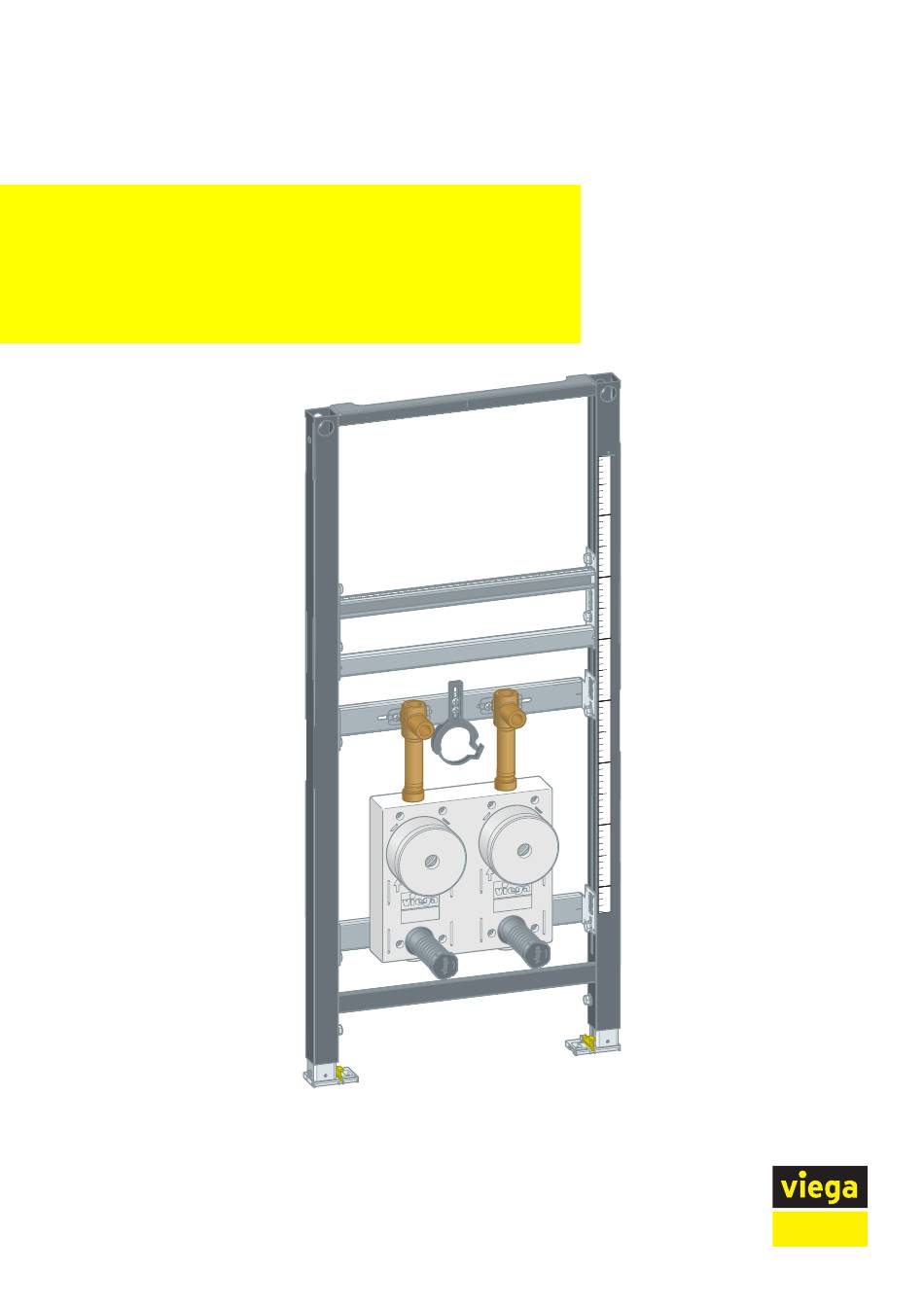

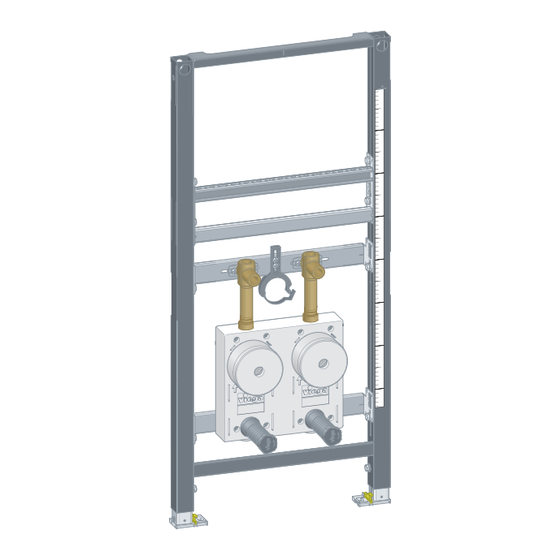

- Seite 1 Prevista Dry-Waschtisch-Element UP-Was‐ serzähler EAS Typ ISTA Gebrauchsanleitung für WT mit Einlocharmatur Modell Baujahr: 8537 ab 03/2019 de_DE...
- Seite 2 Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 2 von 20...
-
Seite 3: Inhaltsverzeichnis
Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Produktbeschreibung 2.3.1 Übersicht 2.3.2 Kompatible Bauteile 2.3.3 Technische Daten Zubehör Handhabung Montageinformationen 3.1.1 Montagebedingungen 3.1.2 Einbaumaße Montage 3.2.1 Element montieren 3.2.2 Element einrichten und beplanken Entsorgung Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 3 von 20... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Zusätzliche Hinweise und Tipps. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 5 von 20...
-
Seite 6: Produktinformation
Wandkonstruktionen und Ständerwerken gemäß den Regelwerken im Abschnitt Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebe‐ dingungen“ auf Seite 6 und kann in einer Prevista Dry Plus-Vorwand‐ konstruktion verwendet werden. Das Modell ist bemessen für den Einbau einer Wasserzählermesskapsel ISTA, Typ istameter QN 1,5 m³/h und QN 2,5 m³/h. -
Seite 7: Produktbeschreibung
Schrauben und Dübel für Befestigung im Boden Schrauben für Befestigung in Ständerwerk Spülrohrverbinder Schutzstopfen Gewindestangen für Sanitärobjekt-Befestigung 2.3.2 Kompatible Bauteile Das Waschtisch-Element ist mit allen gängigen Waschtisch-Keramiken, auch mit großer Ausladung (barrierefrei), kompatibel. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 7 von 20... -
Seite 8: Technische Daten
11 mm gung im Holzständerbau Bauhöhe 1120 mm UP-Wasserzählergehäuse EAS Typ ISTA mit G2KOAX- Gewinde zum Einbau von Wasser‐ zählermesskapsel ISTA Typ Ista‐ meter QN 1,5 m³/h und QN 2,5 m³/h Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 8 von 20... -
Seite 9: Zubehör
Produktinformation Zubehör Viega empfiehlt zur Montage ein Prevista Dry-Befestigungsset. Prevista Dry-Befestigungsset Modell 8570.36 für Befestigung der Pre‐ vista Dry-Elemente in Einzel-/Reihenmontage, Einzelmontage direkt am Baukörper, Eckmontage an Massiv- oder Metallständerwerk. Prevista Dry-Befestigungsset Modell 8573 für Einzelmontage der Pre‐ vista Dry-Elemente an Massivwand. -
Seite 10: Handhabung
Ä „Regelwerke aus Abschnitt: Einsatzbereiche / Montagebedingungen“ auf Seite 6 entsprechen. Das Waschtisch-Element darf nur an ebene Wandflächen montiert werden. Bauhöhe Bei der Bauhöhe muss die angezeichnete Höhe der Oberkante Fertig‐ fußboden eingehalten werden. 3.1.2 Einbaumaße Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 10 von 20... -
Seite 11: Montage
Montage 3.2.1 Element montieren Gemauerte und betonierte Wände Viega empfiehlt bei der Montage von mehreren Waschtisch- Elementen mit einem Abstand von > 500 mm eine Pre‐ vista Dry-Zwischenkonsole (Modell 8570.48) zu verwenden. Beachten Sie bei der Montage die Gebrauchsanleitung der Zwischenkonsole. - Seite 12 Handhabung Montage an gemauerter Wand Viega empfiehlt zur Montage ein Prevista Dry-Befesti‐ gungsset zu verwenden. Die Befestigungspunkte bestimmen und markieren. X1: 1100 mm X2: 460 mm Die Befestigungspunkte am Boden bestimmen und markieren. X3: 375 mm Die Löcher bohren. Die Dübel einsetzen.
- Seite 13 Handhabung Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm Die Füße des Elements mit einem Maulschlüssel festschrauben. ð Das Element ist an der Wand befestigt. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 13 von 20...
- Seite 14 Das Element auf der Bodenschiene positionieren. Die Füße mit den Clips auf der Bodenschiene befestigen. Die Höhe des Elements über die Füße einstellen. Das Element mit Prevista Dry Plus-Schienenverbindern befestigen. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 14 von 20...
- Seite 15 Handhabung ð Das Element ist in der Prevista Dry Plus-Vorwandkonstruktion befestigt. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 15 von 20...
- Seite 16 Die Füße herausziehen und um 90° drehen. Die Füße mit dem Ständerwerk verschrauben. Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm Das Element mit den beiliegenden Schrauben im Ständerwerk befestigen. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 16 von 20...
- Seite 17 Handhabung Gegebenenfalls weitere Elemente durch das Ständerwerk mit dem Element verbinden. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 17 von 20...
-
Seite 18: Element Einrichten Und Beplanken
Handhabung 3.2.2 Element einrichten und beplanken Die Leiste für den Ablaufbogen auf die gewünschte Höhe bringen. Die Angaben des Sanitärobjekt-Herstellers beachten. Die Leisten auf die gewünschte Höhe bringen. Den Ablaufbogen montieren. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 18 von 20... - Seite 19 Die Schutzkappen auf die Gewindestangen schieben. Die Wasseranschlüsse herstellen. Eine geeignete Gipskarton-Verkleidungsplatte mit leichtem Druck am Stopfen körnen. Die Aussparungen für den Stopfen und die Gewindestangen schneiden. X1: min. 58 mm Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 19 von 20...
-
Seite 20: Entsorgung
Handhabung Das Element mit Gipskarton-Verkleidungsplatten beplanken. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Prevista Dry-Waschtisch-Element UP-Wasserzähler EAS Typ ISTA 20 von 20...
