- Seite 1 Gebrauchsanleitung Prevista Dry-Befestigungs- Element für Stützgriffe 1120 mm für Stützgriffe, barrierefreie Vorwand-Installation Modell Baujahr (ab) 8570.31 10/2018...
-
Seite 2: Inhaltsverzeichnis
Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht Handhabung 3.1 Montageinformationen 3.1.1 Einbaumaße 3.2 Montage 3.2.1 Montage an gemauerter Wand 3.2.2 Montage in Prevista Dry Plus 3.2.3 Montage in Metallständerwerk 3.3 Entsorgung Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... -
Seite 4: Kennzeichnung Von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... -
Seite 5: Produktinformation

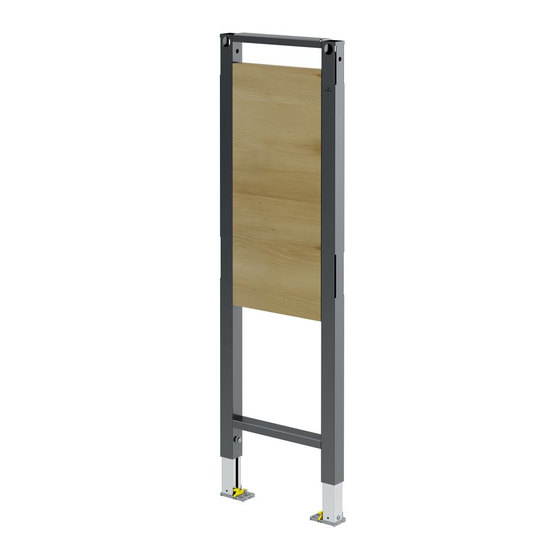

Produktinformation Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Das Prevista Dry-Befestigungs-Element dient der Befestigung von Aus‐ stattungsgegenständen in der barrierefreien Vorwand-Installation. Die Bauhöhe des Befestigungs-Elements beträgt 1120 mm. Das Prevista Dry-Befestigungs-Element dient der Befestigung von Stütz- und Haltegriffen an Prevista Dry-WC-Elementen. Produktbeschreibung 2.2.1... -
Seite 6: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Einbaumaße Abb. 2: Abmessungen Modell 8570.31 Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... -
Seite 7: Montage
Die Befestigungspunkte am Boden bestimmen und markieren. X3: 225 mm ▶ Die Löcher bohren. ▶ Die Dübel einsetzen. INFO! Das Prevista Dry-Befestigungsset gemäß Gebrauchsan‐ leitung des Befestigungssets montieren. ▶ Die Füße des Elements mit einem Maulschlüssel lösen. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... - Seite 8 Handhabung ▶ Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm ▶ Die Füße des Elements mit einem Maulschlüssel festschrauben. ▷ Das Element ist an der Wand befestigt. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm...
- Seite 9 Seite des WC-Elements. Bei Bedarf an der linken Seite die gleichen Schritte wiederholen. ▶ Das Befestigungs-Element bis zum Anschlag gegen das WC-Ele‐ ment drücken. ▶ Die Wandbefestigung montieren. ▶ Die Höhe des Elements über die Füße einstellen. X: 1000 mm Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm...
-
Seite 10: Montage In Prevista Dry Plus
Die Befestigungsschraube einschrauben und festziehen. ▶ Die Montageschritte auf der linken Seite wiederholen. 3.2.2 Montage in Prevista Dry Plus Die Prevista Dry Plus-Vorwandkonstruktion gemäß der Gebrauchsanleitung des Prevista Dry Plus-Systems mon‐ tieren. Montage ohne WC-Element ▶ Das Element auf der Bodenschiene positionieren. - Seite 11 Handhabung ▶ Die Höhe des Elements über die Füße einstellen. ▶ Das Element mit Prevista Dry Plus-Schienenverbindern befestigen. ▷ Das Element ist in der Prevista Dry Plus-Vorwandkonstruktion befestigt. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm...
-
Seite 12: Montage In Metallständerwerk
Die Füße befestigen. ▶ Die Bauhöhe des Elements nach bauseitiger Kennzeichnung der Oberkante Fertigfußboden einstellen. X: 1000 mm ▶ Das Element mit den beiliegenden Schrauben im Ständerwerk befestigen. 1 0 0 1 0 0 Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... -
Seite 13: Entsorgung
▶ Gegebenenfalls weitere Elemente durch das Ständerwerk mit dem Element verbinden. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Prevista Dry-Befestigungs-Element für Stützgriffe 1120 mm... - Seite 14 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-06 • VPN210832...
