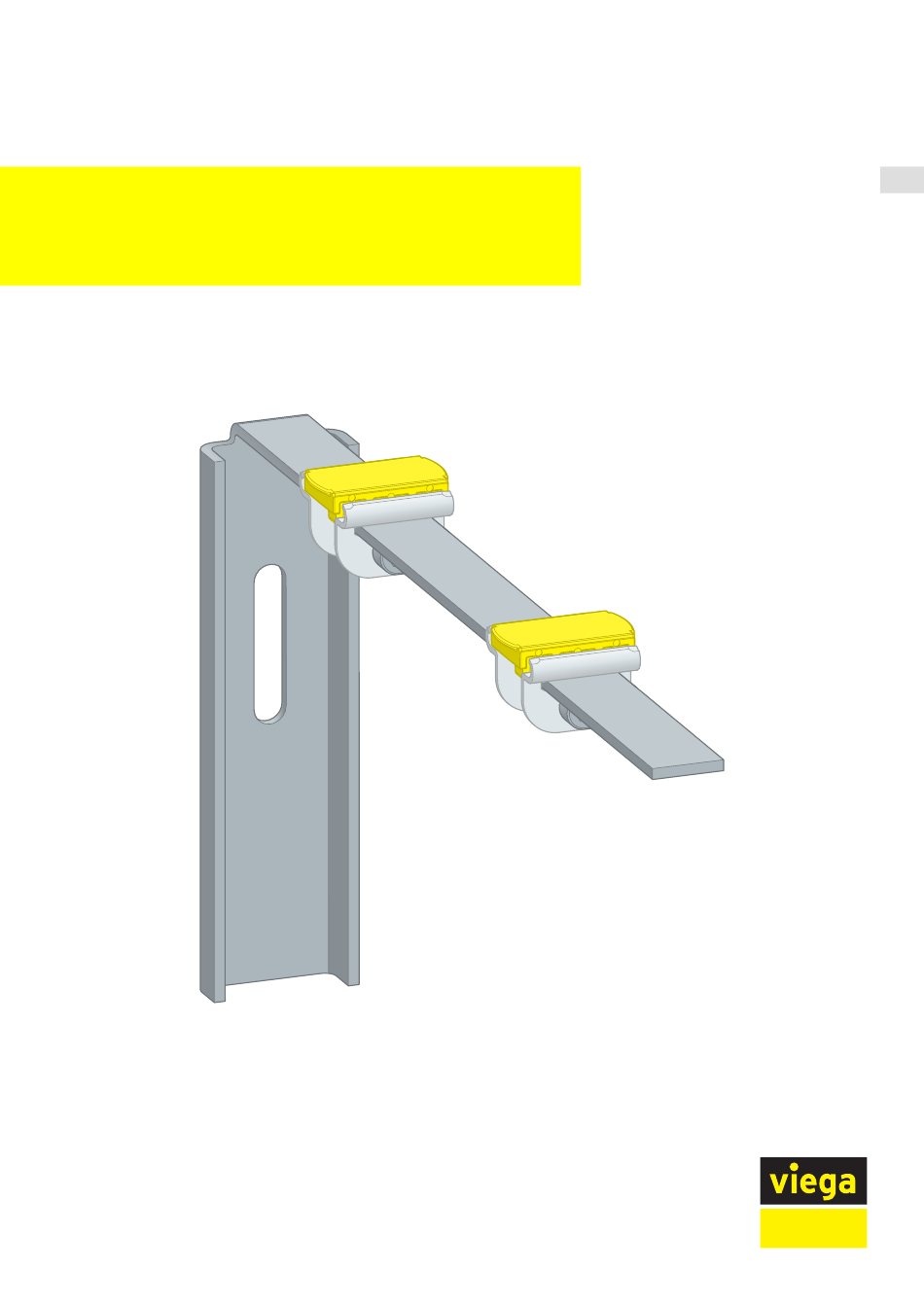

- Seite 1 Gebrauchsanleitung Prevista Dry Plus-Montagewinkel für Wandmontage Modell 8413...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Kompatible Bauteile Handhabung 3.1 Montageinformationen 3.1.1 Einbaumaße 3.1.2 Benötigtes Material und Werkzeug 3.2 Montage 3.2.1 Montagewinkel montieren 3.3 Entsorgung Prevista Dry Plus-Montagewinkel... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Prevista Dry Plus-Montagewinkel... -
Seite 4: Kennzeichnung Von Hinweisen
Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. -
Seite 5: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche Der Prevista Dry Plus-Montagewinkel ist bestimmt für die Wandmon‐ tage. Produktbeschreibung 2.2.1 Übersicht Montagewinkel Einsteckstück Spannglied Dübel und Schraube Der Montagewinkel aus verzinktem Stahl ist für die Wandmontage gelocht. Abb. 1: Montagewinkel 2.2.2 Kompatible Bauteile Montageschienen Die Montageschiene aus verzinktem Stahl ist 5 m lang, einseitig geöffnet und alle 30 cm für die Wand- und Bodenmontage gelocht. - Seite 6 Produktinformation Die Montageschiene aus verzinktem Stahl ist 5 m lang. Abb. 3: Montageschiene, geschlossen, Modell 8402 Prevista Dry Plus-Montagewinkel...
-
Seite 7: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Einbaumaße Der Montagewinkel ermöglicht eine Einbautiefe von 40–300 mm. Die minimale Einbautiefe beträgt 40 mm bei einer Vorwandkonstruktion mit einer Montageschiene. Abb. 4: Befestigungsabstände Prevista Dry Plus-Montagewinkel (Modell 8415) HINWEIS! Der Montagewinkel ist nicht für die Fußbodenmontage geeignet. -
Seite 8: Benötigtes Material Und Werkzeug
Handhabung 3.1.2 Benötigtes Material und Werkzeug Um bei einer Einbautiefe < 300 mm überstehende Längen zu kürzen, wird eine Bügelsäge, ein Winkelschleifer mit Trennscheibe oder ähnli‐ ches Werkzeug benötigt. Montage 3.2.1 Montagewinkel montieren Montage an einer Schiene INFO! Das nicht benötigte Spannglied entfernen. ▶... - Seite 9 Handhabung ▶ Den Montagewinkel an der Wand befestigen. ▶ Den überstehenden Teil des Montagewinkels ablängen. Montage an zwei Schienen ▶ Bei Bedarf die Spannglieder leicht zusammendrücken und ver‐ schieben. Prevista Dry Plus-Montagewinkel...
- Seite 10 Handhabung ▶ Auf der offenen Seite der Montageschiene die Spannglieder auf die Schienen drücken. ▶ Den Wandabstand einstellen. ▶ Die Spannglieder festschrauben (SW 5). ▶ Auf der geschlossenen Seite der Montageschienen die Einsteck‐ stücke des Montagewinkels entnehmen. ▶ Die Spannglieder auf die Schienen drücken. ▶...
-
Seite 11: Entsorgung
Handhabung Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Prevista Dry Plus-Montagewinkel... - Seite 12 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2021-04 • VPN200443...
