Rotek PUM165 Benutzer- Und Wartungshandbuch Seite 17

I
K
L
J
P
I
Q
Beim Zusammenbau zu beachten:
• Beachten Sie dass alle Dichtungen korrekt eingesetzt werden, um die Dichtheit der Pumpe zu
gewährleisten.
• Abgezogene Lager müssen immer durch neue ersetzt werden - siehe 4.4.
• Füllen Sie korrektes Hydrauliköl in die Ölkammer ein - siehe 3.1.
• Justieren Sie die Gegenplatte der Schneidkante neu - siehe 4.3.
• Führen Sie nach ca. 20 Betriebsstunden bzw. 2-3 Wochen eine Erstinbetriebnahmekontrolle wie
unter 4.8. beschrieben durch.

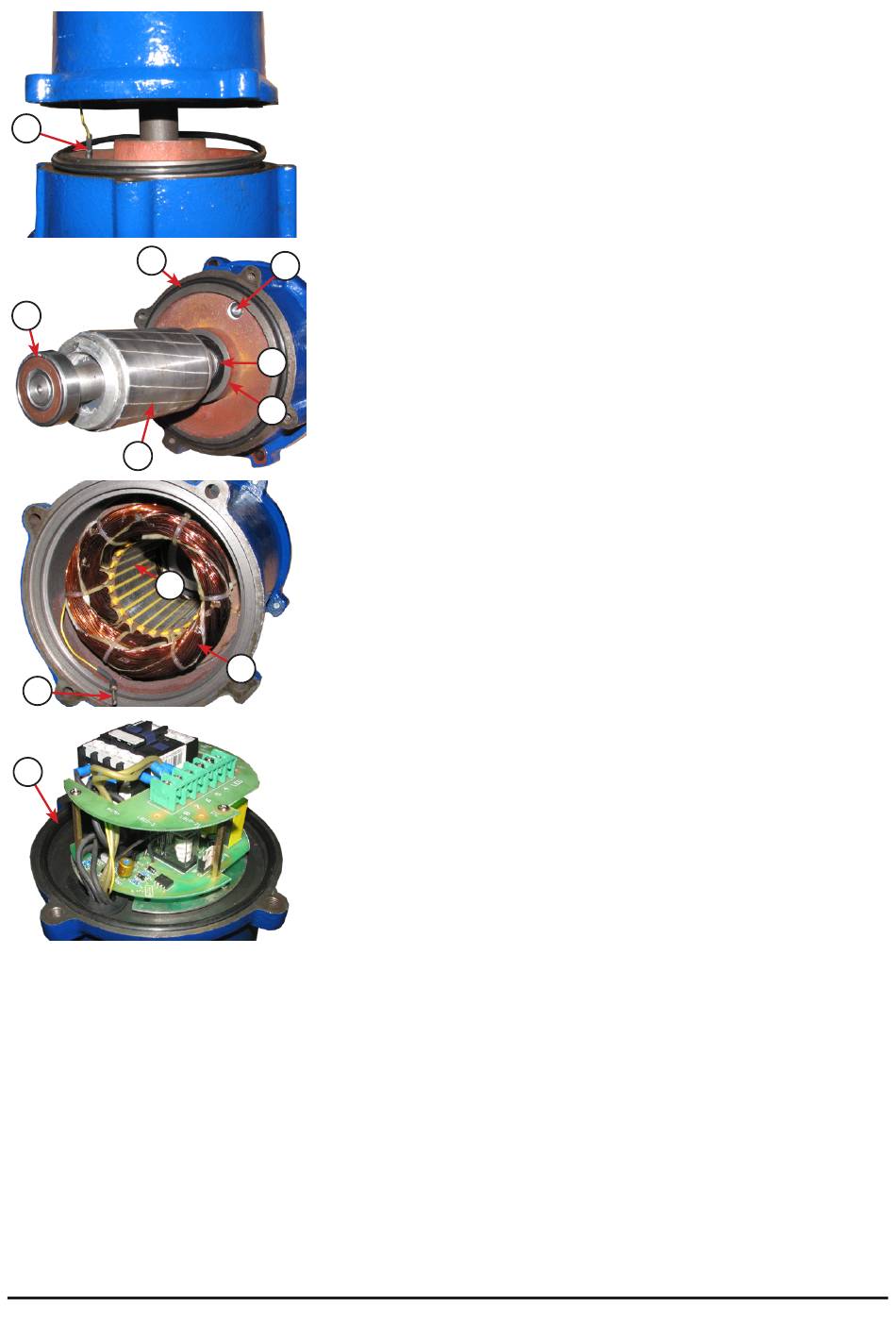

• Ziehen Sie die Ölkammerwand ca. 5cm heraus und stecken Sie
das Ölsensorkabel (I) ab.
F
• Nun können Sie den Rotor (J) aus dem Stator ziehen.
Bei herausgenommenem Rotor können folgende Komponenten
getauscht/kontrolliert werden:
N
- Dichtring des Pumpenkörpers (K)
- oberes Kugellager des Motors (L)
M
- unteres Kugellager des Motors (M)
(um dies zu tauschen muss der Seegering (N) entfernt werden)
Sie sehen bei dieser Abbildung die Statorwicklung (O) des Motors
und das Ölsensorkabel (I). Kontrollieren Sie den Stator auf Schleif-
spuren an der Innenseite (P) - dies würde auf ein defektes Lager
hindeuten.
O
• Um den Dichtring des Pumpenkopfes (Q) zu tauschen Öffnen
Sie die 4 Schrauben des Deckels.
• Heben Sie den Deckel leicht an und lösen Sie die Schraubver-
bindungen zwischen L1, L2, L3 und der Schwimmerkontakte.
• Markieren Sie die jeweiligen Kabel um die Phasenfolge beim An-
schluss wieder einzuhalten.
• In Folge kann der Deckel abgenommen und der Dichtring (Q)
getauscht werden.
17
