ipf electronic MW208120 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ipf electronic Anleitungen
  4. Sensoren
  5. MW208120
  6. Bedienungsanleitung

ipf electronic MW208120 Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8
9
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
MW208120

Inhaltsverzeichnis

1
Gewährleistungshinweise ................................................................................................ Seite 1
2
Identifikation .................................................................................................................. Seite 1
3
Mechanische Montage .................................................................................................... Seite 2
3.1
Montage des Magnetbandes ............................................................................... Seite 2
3.2
Montage des Magnetsensors ............................................................................... Seite 3
4
Elektrischer Anschluss ..................................................................................................... Seite 4
4.1
Anschlussbelegung .............................................................................................. Seite 4
5
Inbetriebnahme .............................................................................................................. Seite 5
5.1
SSI-Schnittstelle ................................................................................................... Seite 5
5.2
Nullung ............................................................................................................... Seite 5
6
Wartung .......................................................................................................................... Seite 6
7
Fehlerbehandlung ........................................................................................................... Seite 6
8
Befehlsliste Servicemode ................................................................................................. Seite 6
9
Technische Daten ............................................................................................................ Seite 8
9.1
Sensor MW208120 .............................................................................................. Seite 8
9.2
Magnetband AM000069 ...................................................................................... Seite 9

1. Gewährleistungshinweise

Lesen Sie vor der Montage und der Inbetriebnahme dieses Dokument sorgfältig durch. Beachten Sie zu Ihrer
eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die
angegeben Spezifikationen und die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der ipf electronic gmbh. Bei dem Einsatz in Verbindung mit
Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen werden. Für weitere Fragen steht Ihnen die Firma ipf electro-
nic gmbh gerne zur Verfügung.

2. Identifikation

Magnetband: Das Magnetband hat eine Breite von 20mm und trägt die Artikelnummer AM000069.

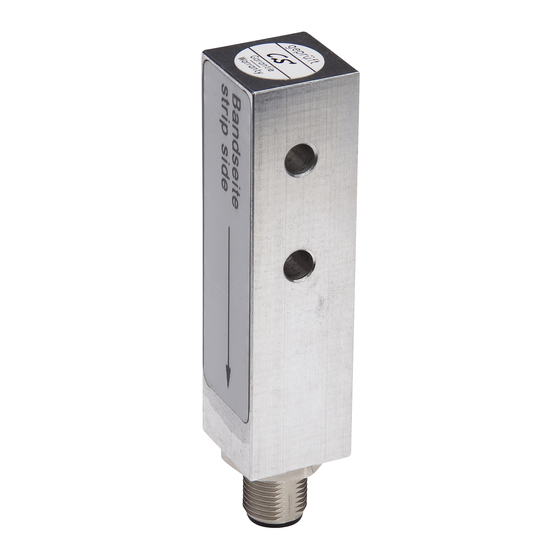

Magnetsensor: Das Etikett zeigt den Gerätetyp mit Artikelnummer, die das Gerät eindeutig identifiziert.
ipf electronic gmbh
• Rosmarter Allee 14 • 58762 Altena
│
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: August 2019
│
info@ipf.de • www.ipf.de
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ipf electronic MW208120

Inhaltszusammenfassung für ipf electronic MW208120

  • Seite 1: Inhaltsverzeichnis

    Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die angegeben Spezifikationen und die Angaben auf dem Typenschild als Bedingung. Garantieansprüche gelten nur für Produkte der ipf electronic gmbh. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das Gesamtsystem kein Garantieanspruch.

  • Seite 2: Mechanische Montage

     Kleben Sie das Abdeckband auf (an beiden Enden leicht überlap- Abb. 2: Montage des Magnetbandes pen lassen).  Die überlappenden Enden des Abdeckbandes gegen Ablösen si- chern. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...

  • Seite 3: Montage Des Magnetsensors

    Abdeckbandes inkl. Klebefolie. Der Sensor sollte das Magnetband nicht berühren. Die Addition der Montagetolerenzen in allen Ebenen muss vermieden werden. Abb. 7: Montagetoleranzen ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...

  • Seite 4: Elektrischer Anschluss

    Ansichtseite = Steckerseite blau Takt- N.C. N.C. N.C. Der Anschluss erfolgt über eine 8-polige M12-Kabeldose, z.B. VK205A25. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...

  • Seite 5: Inbetriebnahme

    (Einstellung 25 bits, hi bit:24, lo bit: 02) SSI-Schnittstelle Die integrierte SSI-Schnittstelle des MW208120 ermöglicht eine synchrone Ausgabe des Positionswertes. Dessen Datenformat umfasst eine Breite von 24Bit, die im Graycode rechtsbündig ausgegeben werden. Alle nachfolgenden Bits (25, 26...) werden mit "0" ausgegeben. Der Betrieb an dem Anzeigegerät WP050100 ist möglich.

  • Seite 6: Wartung

    Wertebereiche: 2/3 Byte: 0...65535 / 0...± 223 Der Servicemode dient zu Testzwecken, automatischer Konfiguration und zur Rechnerkopplung. Über die serielle Schnittstelle RS232 lässt sich der MW208120 direkt an einem PC oder Terminal betreiben. Die Schnitt- stelle muss folgende Einstellung haben: 4800 Baud, kein Parity, Wortlänge 8 Bit, 1 Start- und 1 Stoppbit, kein Handshake.
  • Seite 7 ">" Zählrichtung schreiben (nichtflüchtig) x=0: aufwärts x=1: abwärts "xy" interne Werte auslesen (nur für werksseitige Verwendung!) ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...

  • Seite 8: Technische Daten

    019200, 038400, 057200 oder 115200 "xyz" Positionswert hexadezimal auslesen "0x3b>" Flagregister auslesen (für interne Zwecke) 1/10 "+1234567 Positionswert ASCII auslesen >" 9. Technische Daten 9.1 Sensor MW208120 Betriebsspannung U 10 ... 30V DC, verpolungsgeschützt Stromaufnahme < 125mA Ausgangsschaltung Taktrate <500kHz Zykluszeit <650µs Auflösung...

  • Seite 9: Magnetband Am000069

    Bitte vergewissern Sie sich vor Inbetriebnahme, dass alle ggf. in der Produktdokumentation aufgeführten Sicherheitshinweise beachtet wurden! Bei direkter Auswirkung auf die Personensicherheit ist die Anwendung dieser Produkte untersagt. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...
