K-System – Signaltrenner
Technische Daten
7.3
Abmessungen
7.3.1

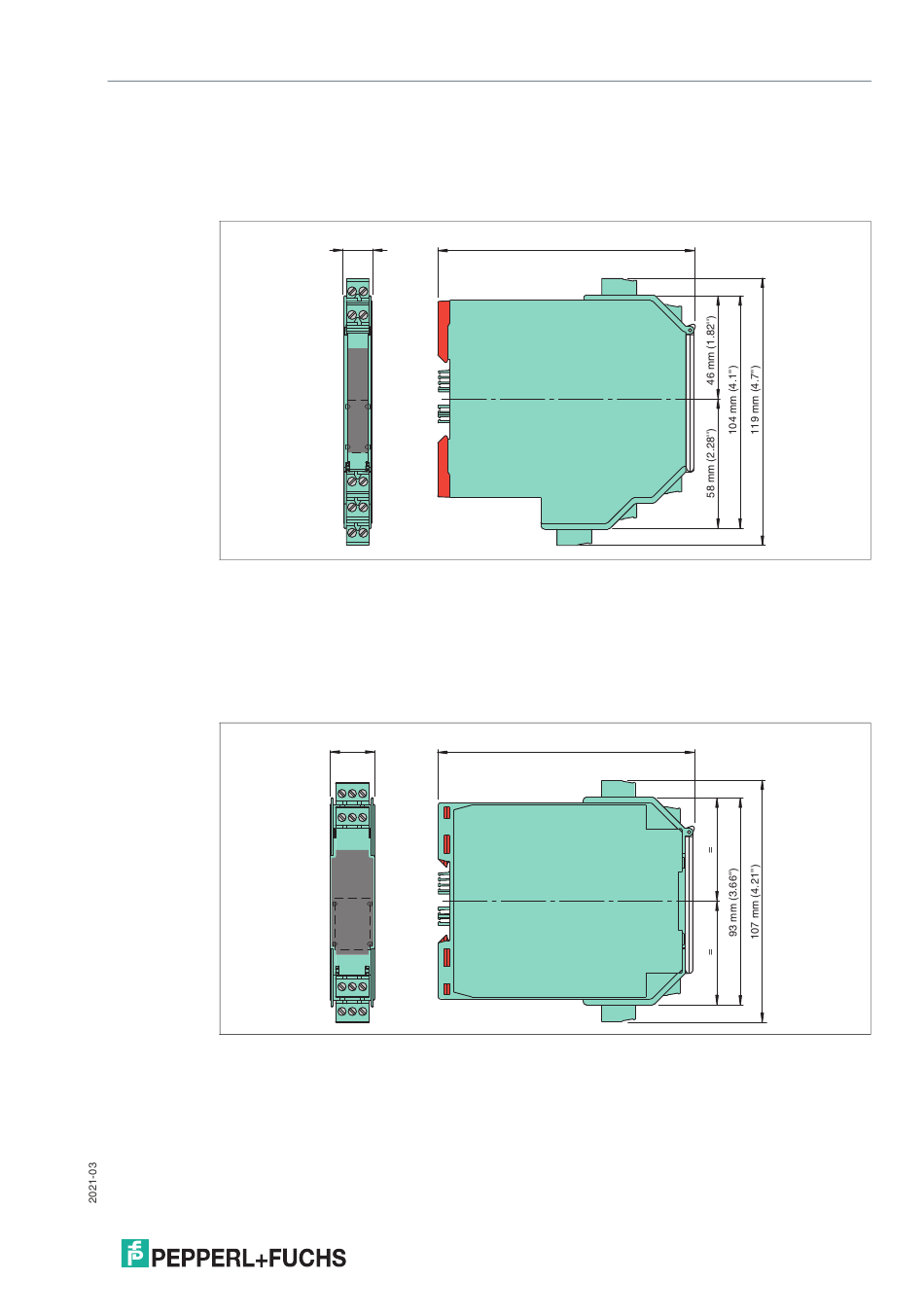

Gehäusebauformen Signaltrenner K-System
Gehäusetyp A2
Abbildung 7.1
Anzahl der Klemmenblöcke max. 5
•
Abmessungszeichnung mit Schraubklemmen
•
Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät max. 124 mm
hoch.
•
Bei der Verwendung von Federklemmen ist das Gerät max. 131 mm hoch.
Gehäusetyp B1
Abbildung 7.2
Anzahl der Klemmenblöcke max. 4
•
Abmessungszeichnung mit Schraubklemmen
•
Bei der Verwendung von Schraubklemmen mit Prüfbuchsen ist das Gerät max. 115 mm
hoch.
•
Bei der Verwendung von Federklemmen ist das Gerät max. 122 mm hoch.
12,5 mm
(0.5")
20 mm
(0.78")
114 mm (4.49'')
115 mm (4.5'')
45
