K-System – Signaltrenner
Demontage, Instandhaltung und Reparatur
6.1

Demontage der Signaltrenner

Signaltrenner demontieren

Benutzen Sie für die Demontage des Geräts einen geeigneten Schlitzschraubendreher.
1.
Stecken Sie den Schraubendreher (4) in die Nut der roten Montagelasche (3).
2.
Drehen Sie den Schraubendreher (4) in der Nut, bis die rote Montagelasche (3) zurückspringt.
3.
Wiederholen Sie diese Handlungsschritte auf der anderen Geräteseite.
4.
Entfernen Sie den Trennbaustein (2) von der Hutschiene (1).

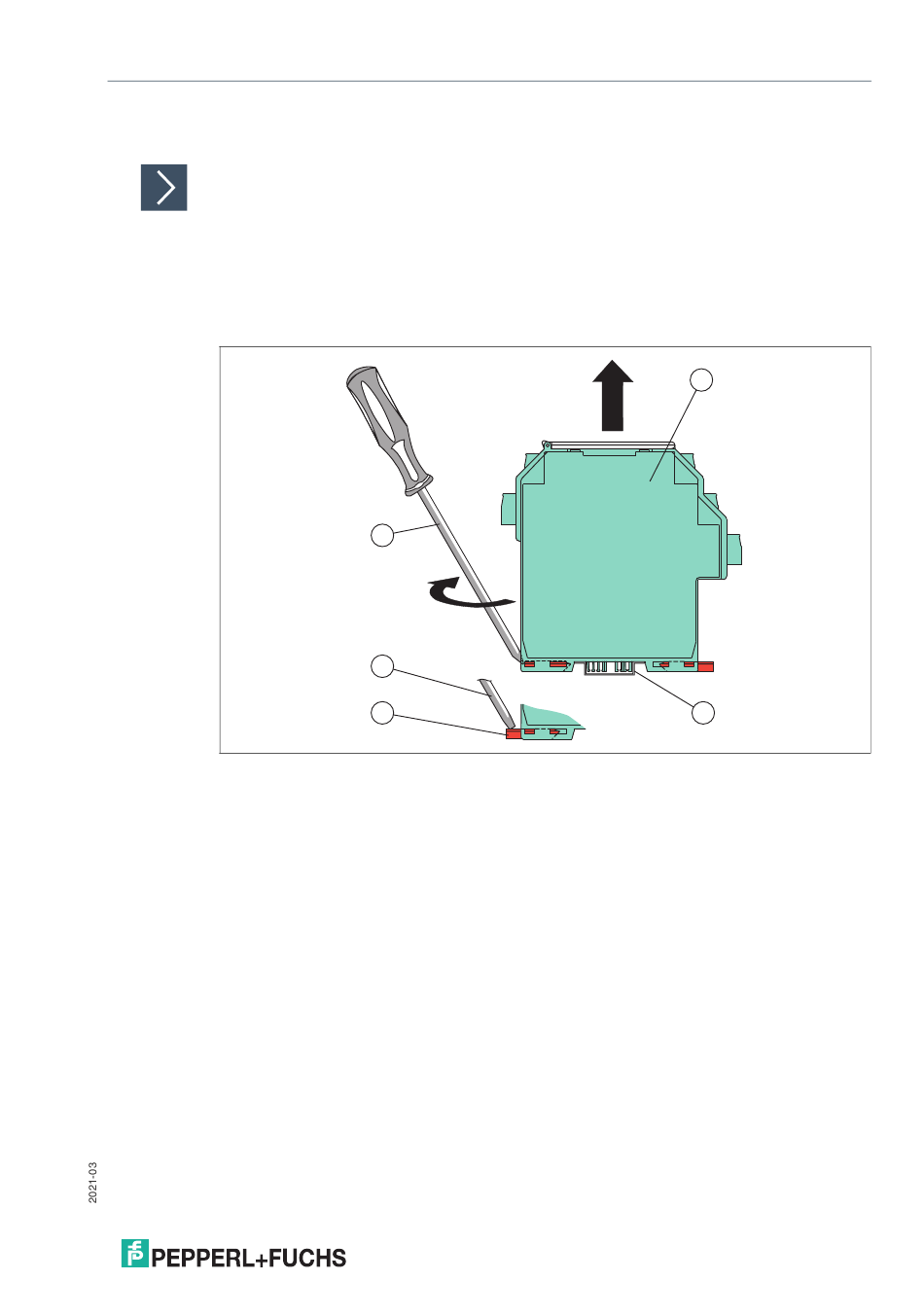

Abbildung 6.1
1
35 mm-Hutschiene
2
Signaltrenner
Montagelasche
3
4
Schlitzschraubendreher
4
4
3
Demontage des Geräts von der Hutschiene
2
1
39
