K-System – Signaltrenner
Montage und Installation
Versorgung mit Einspeisebaustein
Gefahr!
Lebensgefahr durch elektrischen Schlag
Eine fehlende oder ungenügende Isolation kann zu elektrischem Schlag führen.
Schließen Sie nur Versorgungen an Einspeisebausteine an, die einen Schutz
gegen elektrischen Schlag bieten (z. B. SELV oder PELV).
Vorsicht!
Sachschaden durch Verwendung von Trennbausteinen als Power-Rail-Versorgung
Die Verwendung von Trennbausteinen als Power-Rail-Versorgung kann zu Schäden
am Trennbaustein selbst und zum Ausfall des Power Rails führen.
Versorgen Sie das Power Rail nicht über Trennbausteine.
Versorgung anschließen
Schließen Sie die Versorgung über das Power Rail an.
Nicht redundante Versorgung
Der Einspeisebaustein wird auf das Power Rail montiert und ermöglicht die einfache
und zuverlässige Versorgung aller angeschlossenen Trennbausteine. Diese Methode macht
die Verdrahtungsschleifen (Daisy Chain) einer herkömmlichen Installation ohne Power Rail
überflüssig.

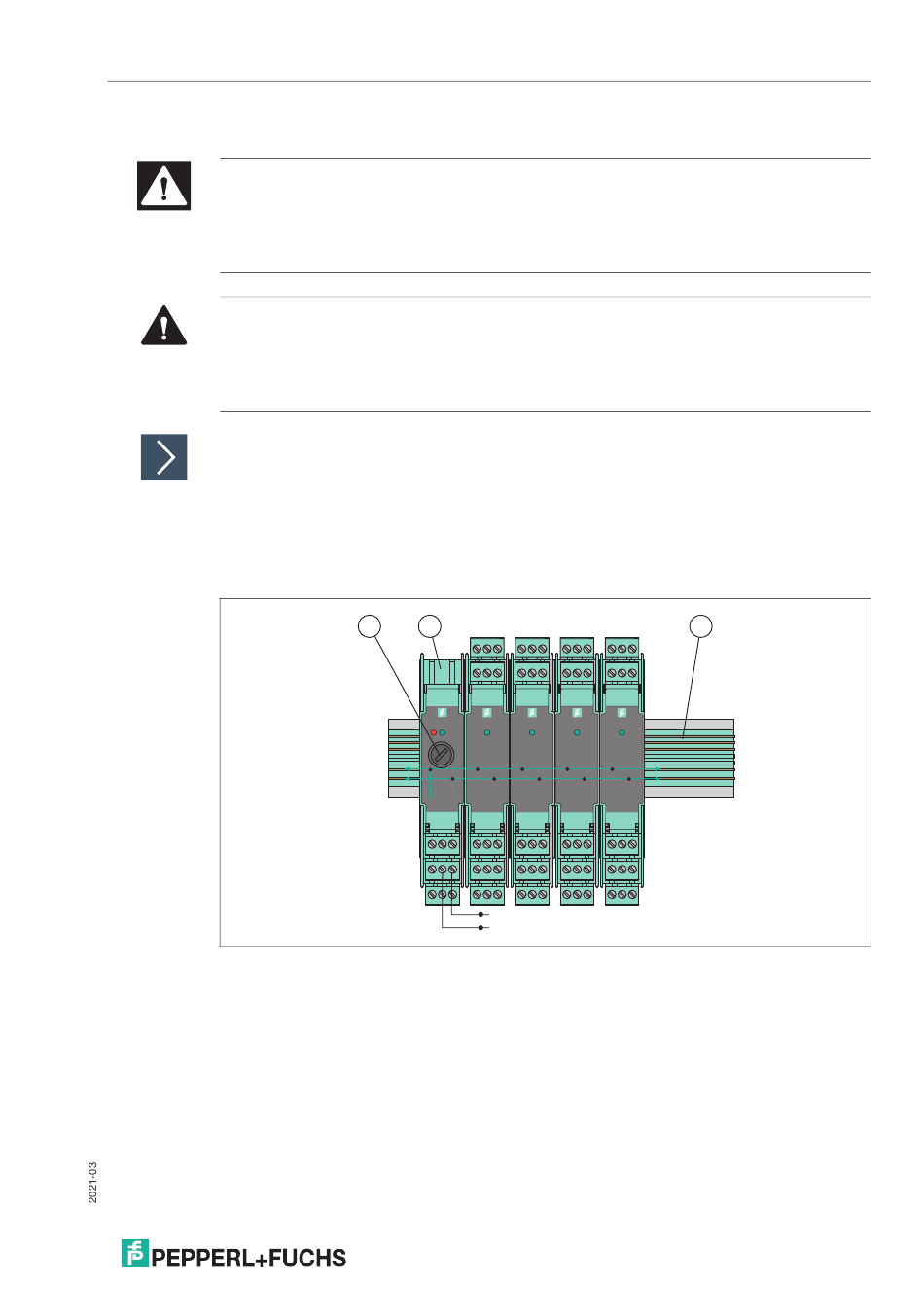

Abbildung 3.8
1
Austauschbare Sicherung
2
Einspeisebaustein
3
Power Rail
1
2
1
2
3
1
2
3
4
5
6
4
5
6
7
8
9
7
8
9
10
11
12
10
11
12
13
14
15
13
14 15
24 V DC
Power Rail-Installation
1
2
3
1
2
3
1
2
3
4
5
6
4
5
6
4
5
6
7
8
9
7
8
9
7
8
9
10
11
12
10
11
12
10
11
12
13
14 15
13
14 15
13
14 15
3
29
