Original BMW Zubehör.
Einbauanleitung.
Nachrüstung Rückfahrkamera
BMW 5er Limousine (F 10
Einbauanleitung nur gültig für Fahrzeuge mit CIC.
Nachrüstsatz-Nummer
66 21 2 181 317
65 12 2 182 508
Einbauzeit
Die Einbauzeit beträgt ca. 4,5 Stunden. Muss der Nachrüstsatz Videoswitch verbaut werden, erhöht sich die
Einbauzeit um ca. 1,5 Stunden. Diese kann je nach Zustand und Ausstattung des Fahrzeugs abweichen.
In der angegebenen Einbauzeit ist der Zeitaufwand für Programmieren/Kodieren nicht berücksichtigt.
Die Verrechnung der gesamten Kosten für die Programmierzeit ist bei der Kalkulation der Nachrüstkosten zu
berücksichtigen (eine Verrechnung über Gewährleistung darf nicht erfolgen).
Wichtige Hinweise
Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch autorisierte
BMW Service Betriebe bestimmt.
Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit ent-
sprechenden Fachkenntnissen.
Alle Arbeiten sind mit Hilfe von aktuellen BMW Reparaturanleitungen, Stromlaufplänen, Wartungshandbüchern
und Arbeitsanleitungen in rationeller Reihenfolge mit den vorgeschriebenen Werkzeugen (Sonderwerkzeugen)
und unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen.
Beschränken Sie bei Montage- oder Funktionsproblemen die Fehlersuche auf ca. 0,5 Stunden für
mechanische bzw. 1,0 Stunden für elektrische Arbeiten.
Um unnötigen Mehraufwand zu vermeiden und Kosten zu sparen, senden Sie unverzüglich über das Aftersales
Assistance Portal (ASAP) eine Anfrage an den teiletechnischen Support.
Geben Sie dabei Folgendes an:
- Fahrgestellnummer,
- Teilenummer des Nachrüstsatzes,
- genaue Problembeschreibung,
- bereits durchgeführte Arbeitsschritte.
Den Ausdruck dieser Einbauanleitung nicht archivieren, da über ASAP tägliches Update!
Piktogramme
Kennzeichnet Hinweise, die Sie auf Gefahren aufmerksam machen.
!
Kennzeichnet Hinweise, die Sie auf Besonderheiten aufmerksam machen.
Kennzeichnet das Ende des Achtung- oder Hinweis-Textes.
© BMW AG, München
© BMW AG, München
)
Nachrüstsatz Rückfahrkamera
Nachrüstsatz Videoswitch
01 29 2 181 352
01 29 2 181 352
9/2012
9/2012
(Z/Z)
(Z/Z)
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BMW 66 21 2 181 317

Inhaltszusammenfassung für BMW 66 21 2 181 317

  • Seite 1 (eine Verrechnung über Gewährleistung darf nicht erfolgen). Wichtige Hinweise Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch autorisierte BMW Service Betriebe bestimmt. Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit ent- sprechenden Fachkenntnissen.

  • Seite 2: Montagehinweise

    Montagehinweise Bei der Verlegung von Kabeln und/oder Leitungen ist darauf zu achten, dass diese nicht geknickt oder beschädigt werden. Dadurch entstehende Kosten werden von der BMW AG nicht vergütet. Zusätzlich verlegte Kabel und/oder Leitungen müssen mit Kabelbändern befestigt werden. Alle Abbildungen zeigen LHD-Fahrzeuge; bei RHD-Fahrzeugen ist sinngemäß entsprechend vorzugehen.

  • Seite 3: Inhaltsverzeichnis

    Informationen zur Pinbelegung am CIC ............25 © BMW AG, München...

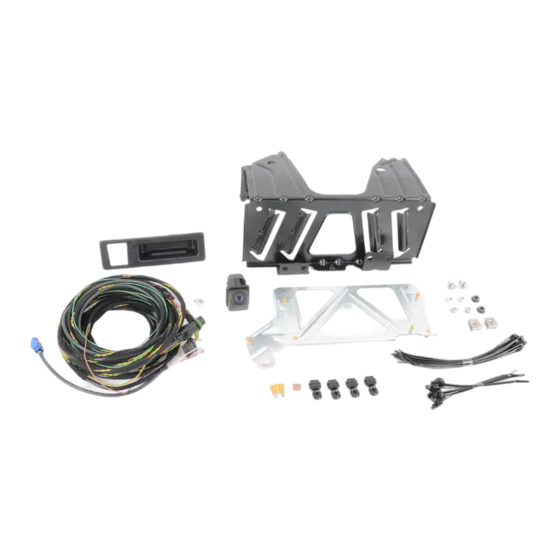

  • Seite 4: Teileübersicht Rückfahrkamera

    Kamera Kabelband mit Halter (5 Stück) Sechskantmutter M5 (4 Stück) Sechskantmutter M6 (2 Stück) Kabelband (20 Stück) Schmelzeinsatz 5 A Miniverbinder (2 Stück) Sechskantschraube M6 (2 Stück) Blechmutter M6 © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 5: Teileübersicht Videoswitch (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler)

    Zusatzkabel Stromversorgung Videoswitch RT/SW (nur für Fahrzeuge bis 9/10) Sechskantmutter M6 Schmelzeinsatz 5 A Miniverbinder (2 Stück) Kabelband (20 Stück) Schmelzeinsatz 10 A (wird nicht benötigt) Zusatzkabel RT/GE (wird nicht benötigt) © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 6: Vorarbeiten

    51 43 070 Verkleidung Fußhebelwerk 51 45 185 65 83 020 Handschuhfach 51 16 366 Stromverteiler vorn rechts lösen – – – Verkleidung Instrumententafel unten rechts 51 45 181 © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 7: Anschlussübersicht Rückfahrkamera

    0,50 mm Ringöse M6 Kl. 31 Am Massestützpunkt im Gepäckraum links Z10*12B 0,50 mm Kamerakabel Buchsengehäuse 4-pol. SW An der Kamera G A24*1B Buchsengehäuse 4-pol. BL Am Steuergerät C A167*7B © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 8: Anschlussübersicht Videoswitch (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler)

    Nur Fahrzeuge bis 9/10 Buchsenkontakt Kl. 30B RT/SW Am Abzweig AB1 A40*1B PIN 53 0,35 mm Buchsenkontakt Kl. 30B RT/SW Am Stromverteiler VR einpinnenn Z1*10B PIN 12 0,35 mm © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 9: Anschlussübersicht Adapterkabel Dvd-Wechsler/Tv (Nur Bei Verbau Videoswitch)

    Buchsenkontakt FBAS_+ Am TV-Modul A25*1B PIN 2 0,35 mm Buchsenkontakt FBAS_- Am TV-Modul A25*1B PIN 8 0,35 mm Buchsenkontakt FBAS_ Schirm Am TV-Modul A25*1B Shield PIN 7 0,26 mm © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 10: Einbau- Und Verlegeschema Rückfahrkamera

    Einbau- und Verlegeschema Rückfahrkamera F01 0094 Z Nachrüstkabel Kamerakabel Steuergerät Kamera Videoswitch (nachgerüstet oder bereits verbaut) Masseanschluss Z10*12B CIC, Stecker A42*1B Stromverteiler HR, Stecker Z2*10B © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 11: Einbau- Und Verlegeschema Videoswitch (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler)

    AC Adapterkabel DVD-Wechsler Adapterkabel TV Masseanschluss Z10*12B TV-Modul, Stecker A25*1B CIC, Stecker A42*1B Stromverteiler VR, Stecker Z1*10B (nur Fahrzeuge bis 9/10) Stromverteiler HR, Stecker Z2*10B (nur Fahrzeuge ab 9/10) © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 12: Videoswitch Einbauen Und Anschließen (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler)

    Schmelzeinsätze wieder in die richtige Position eingesetzt werden Z2*10B Abzweig AB7, Kabelfarbe RT/SW, in PIN 10 des Steckers Z2*10B, Buchsengehäuse 10+5-pol. GN, einpinnen. 011 0026 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)
  • Seite 13 - Kabel WS aus PIN 24 in PIN 2 - Schirm aus PIN 23 in PIN 3 Abzweig AC4 am Buchsengehäuse AD anstecken. Adapterkabel DVD-Wechsler AC zum Videoswitch verlegen. A42*1B F01 0116 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)
  • Seite 14 - Abzweig AE1, Kabelfarbe RT, in PIN 4 - Abzweig AE2, Kabelfarbe WS, in PIN 22 - Abzweig AE3, Schirm, in PIN 40 Abzweig AB1 am Videoswitch anstecken. AE1-AE3 010 0051 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 15: Videoswitch Einbauen Und Anschließen (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd- Wechsler)

    - Abzweig AE4, Kabelfarbe RT, in PIN 2 - Abzweig AE5, Kabelfarbe WS, in PIN 8 A25*1B - Abzweig AE6, Schirm, in PIN 7 F01 0165 Z Stecker A25*1B am TV-Modul A25 anstecken. © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 16: Rückfahrkamera Einbauen

    Steuergerät C auf Halter Steuergerät D aufsetzen und mit Sechskantmuttern I anschrauben. Halter Steuergerät D an Halter Verstärker F mit Sechs- kantmuttern I anschrauben. 010 0054 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 17: Nachrüstkabel Verlegen Und Anschließen

    Eingang 3 frei - Kabel BL aus PIN 18 in PIN 21 - Kabel WS aus PIN 28 in PIN 24 - Schirm aus PIN 27 in PIN 23 © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)
  • Seite 18 - Schirm in PIN 37 - Orange/grünes Kabel mit Miniverbinder M farbgleich am Kabel von PIN 18 AA/A40 - Grünes Kabel mit Miniverbinder M farbgleich am Kabel von PIN 36 010 0062 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)
  • Seite 19 Abzweig A9, Kabelfarbe GN/BL, in PIN 2 des Steckers Z2*10B, Buchsengehäuse 10+5-pol. GN, Z2*10B einpinnen. F01 0147 Z Schmelzeinsatz L in Steckplatz F123 des Stromver- teilers HR (1) einsetzen. F123 F01 0141 Z © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 20: Abschließende Arbeiten Und Kodierung

    - Nachrüstung „Rückfahrkamera“ über den Pfad – Umrüstung – auswählen und erstellten Maßnahmenplan ab- arbeiten - Für die Arbeiten mit ISTA/P bitte die Hinweise in der ISTA/P Anwendungsdokumentation beachten - Funktion der Rückfahrkamera prüfen - Fahrzeug sinngemäß zusammenbauen © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 21: Stromlaufplan Rückfahrkamera

    Alle mit * gekennzeichneten Bezeichnungen gelten nur für diese Einbauanleitung bzw. diesen Stromlaufplan. Kabelfarben Blau Grau Bordeaux L-GN Hellgrün Schwarz Braun Natur Transparent Gelb Orange Violett Grün Rosa Weiß © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 22: Stromlaufplan Videoswitch (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler Bis 9/10)

    AG2* Buchsenkontakt, in Stecker Z1*10B des Stromverteilers VR Z1 Alle mit * gekennzeichneten Bezeichnungen gelten nur für diese Einbauanleitung bzw. diesen Stromlaufplan. Kabelfarben Blau Braun Schwarz Grün Weiß Orange © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 23: Stromlaufplan Videoswitch (Nur Fahrzeuge Mit Tv, Night Vision Und Dvd-Wechsler Ab 9/10)

    Buchsenkontakt, in Stecker Z2*10B des Stromverteilers HR Z2 AB8* Ringöse Ø 6 mm, am Massepunkt Z10*12B Alle mit * gekennzeichneten Bezeichnungen gelten nur für diese Einbauanleitung bzw. diesen Stromlaufplan. Kabelfarben Blau Braun Schwarz Grün Weiß Orange © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 24: Stromlaufplan Adapterkabel Dvd-Wechsler/Tv (Nur Bei Verbau Videoswitch)

    Alle mit * gekennzeichneten Bezeichnungen gelten nur für diese Einbauanleitung bzw. diesen Stromlaufplan. Kabelfarben Blau Grau Bordeaux L-GN Hellgrün Schwarz Braun Natur Transparent Gelb Orange Violett Grün Rosa Weiß © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)

  • Seite 25: Informationen Zur Pinbelegung Am Cic

    Ist ein Videoswitch verbaut, sind Kamerasteuergerät, TV-Modul und Multimedia-Changer am Videoswitch ange- schlossen. Dies gilt ebenso für einen nachgerüsteten Videoswitch. Bei der Nachrüstung des Videoswitch müssen je nach vorhandenem System beiliegende Adapterkabel eingebaut werden. © BMW AG, München 01 29 2 181 352 9/2012 (Z/Z)
