Original BMW Zubehör.
Einbauanleitung.
Nachrüstung M Performance Pedalauflage Automatikgetriebe
Nachrüstsatz-Nummer
35 00 2 232 278
Einbauzeit
Die Einbauzeit beträgt ca. 0,5 Stunden. Diese kann je nach Zustand und Ausstattung des Fahrzeugs abweichen.
Wichtige Hinweise
Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch autorisierte
BMW Service Betriebe bestimmt.
Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit ent-
sprechenden Fachkenntnissen.
Alle Arbeiten sind mit Hilfe von aktuellen BMW Reparaturanleitungen, Stromlaufplänen, Wartungshandbüchern
und Arbeitsanleitungen in rationeller Reihenfolge mit den vorgeschriebenen Werkzeugen (Sonderwerkzeugen)
und unter Berücksichtigung der geltenden Sicherheitsvorschriften durchzuführen.
Beschränken Sie bei Montage- oder Funktionsproblemen die Fehlersuche auf ca. 0,5 Stunden für
mechanische bzw. 1,0 Stunden für elektrische Arbeiten.
Um unnötigen Mehraufwand zu vermeiden und Kosten zu sparen, senden Sie unverzüglich über das Aftersales
Assistance Portal (ASAP) eine Anfrage an den teiletechnischen Support.
Geben Sie dabei Folgendes an:
- Fahrgestellnummer,
- Teilenummer des Nachrüstsatzes,
- genaue Problembeschreibung,
- bereits durchgeführte Arbeitsschritte.
Den Ausdruck dieser Einbauanleitung nicht archivieren, da über ASAP tägliches Update!
© BMW AG, München
© BMW AG, München
Edelstahlpedale Automatikgetriebe
01 29 2 334 111
01 29 2 334 111
7/2013
7/2013
(T/Z)
(T/Z)
1
Werbung
Verwandte Anleitungen für BMW 35 00 2 232 278
Inhaltszusammenfassung für BMW 35 00 2 232 278
- Seite 1 Die Einbauzeit beträgt ca. 0,5 Stunden. Diese kann je nach Zustand und Ausstattung des Fahrzeugs abweichen. Wichtige Hinweise Diese Einbauanleitung ist in erster Linie zum Gebrauch in der BMW Handelsorganisation sowie durch autorisierte BMW Service Betriebe bestimmt. Zielgruppe dieser Einbauanleitung ist in jedem Falle an BMW Fahrzeugen ausgebildetes Fachpersonal mit ent- sprechenden Fachkenntnissen.
- Seite 2 Während der Montage ist der Fußraum vor Verschmutzung zu schützen. Bevor die Klebefolie entfernt wird sollte der Verbau des M Performance Fahrpedals getestet werden, um einen eventuellen Fehlverbau zu vermeiden. Erforderliches Sonder- und Spezialwerkzeug keine © BMW AG, München 01 29 2 334 111 7/2013 (T/Z)
- Seite 3 Einbau M Performance Pedalauflage Automatikgetriebe ......... . © BMW AG, München...
-

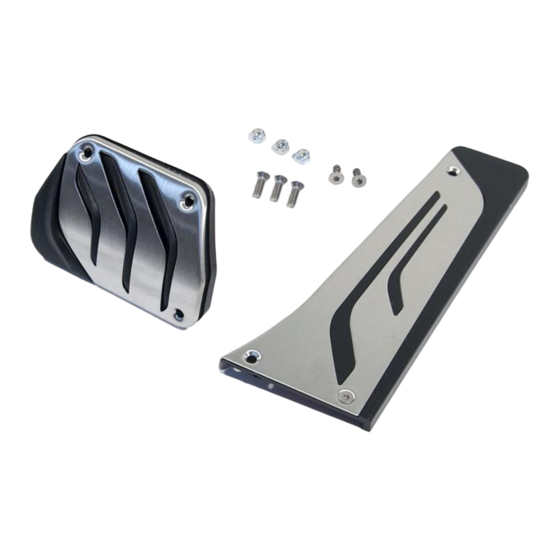

Seite 4: Teileübersicht M Performance Pedalauflage Automatikgetriebe
M Performance Edelstahlauflage Fahrpedal M Performance Gummiauflage Bremspedal M Performance Edelstahlauflage Bremspedal Torxschraube M4 x 15 (3 Stück) Torxschraube K4 x 10 selbstschneidend (2 Stück) Sechskantmutter M4 selbstsichernd (3 Stück) © BMW AG, München 01 29 2 334 111 7/2013 (T/Z) - Seite 5 Vorarbeiten Folgende Komponenten sind vorab zu demontieren ISTA-Nr. keine © BMW AG, München 01 29 2 334 111 7/2013 (T/Z)
-
Seite 6: Einbau M Performance Pedalauflage Automatikgetriebe
Der Fußraum ist mit geeigneten Mitteln vor Ø 4,5 mm eventuellen Verschmutzungen zu schützen. Markierte Positionen der Bohrlöcher (1) auf Bremspedal (2) mit Bohrer Ø 4,5 mm durchbohren. F30 0108 V © BMW AG, München 01 29 2 334 111 7/2013 (T/Z) - Seite 7 Der Fußraum ist mit geeigneten Mitteln vor even- Ø 2,8 mm tuellen Verschmutzungen zu schützen. Markierte Positionen der Bohrlöcher (1) auf Fahrpedal (2) mit Bohrer Ø 2,8 mm durchbohren. F30 0111 V © BMW AG, München 01 29 2 334 111 7/2013 (T/Z)
- Seite 8 Abschließend die M Performance Edelstahlauflage Fahrpedal A fest auf das Fahrpedal andrücken und mit Torxschrauben E anschrauben. Das Klebeband hat nach ca. 24 Stunden seine volle Kraftwirkung. F30 0116 V © BMW AG, München 01 29 2 334 111 7/2013 (T/Z)
