Installationsmöglichkeiten der Sensoreinheit:
Kochfeldbreite 60 cm
Optionen (Höhe gemessen
von der Herdoberfläche aus)
Dunstabzugshaube (nur horizontale
Dunstabzugshauben) 45 – 80 cm
Dunstabzugshaube (nur horizontale
Dunstabzugshauben) 80 – 120 cm
Wand 80 cm
* ggf. kann Zone 2 verwendet werden. Bestimmte Kochtopftypen
entsprechen jedoch nicht den EN-Normanforderungen
16. 1).
Kochfeldbreite 90 cm
Optionen (Höhe gemessen
von der Herdoberfläche aus)
Dunstabzugshaube (nur horizontale
Dunstabzugshauben) 80 – 120 cm**
Wand 80 cm
**ggf. kann die Sensoreinheit in einer Höhe von 60 -80 cm installiert
werden (Zone 1). Bestimmte Kochtopftypen entsprechen jedoch nicht
den EN- Normanforderunge
n (siehe Kapitel 16. 1).
8. Installation
SCHRITT 1 - Installation der Sensoreinheit
Installieren Sie die Sensoreinheit unterhalb der Dunstabzugshaube
oder an der Wand. Diese Anleitung beinhaltet die Anweisungen für
Standard-installationen (siehe obenstehende Tabellen).
Installation an der Dunstabzugshaube
! Halten Sie einen Mindestabstand von 10 cm zu den Lampen der
Dunstabzugshaube ein - 5 cm bei LED-Leuchten.
! Installieren Sie die Sensoreinheit auf einer horizontalen Fläche,
sodass die Sensoreinheit genau nach unten zeigt.
! Die Sensoreinheit kann auch am Fettfilter angebracht werden.
Reinigen Sie die Oberfläche mit einem Reinigungsmittel von
Schmutz und Fett. Trocknen Sie die Oberfläche vor dem Anbringen
der Sensoreinheit gründlich ab.
1. Lassen Sie die Sensoreinheit sich zunächst auf Zimmertemperatur
einstellen. Ziehen Sie die Folie von der Montageplatte der
Sensoreinheit ab, und kleben Sie die Montageplatte zusammen
mit der Sensoreinheit auf die Unterseite der Dunstabzugshaube.
Stellen Sie sicher, dass die Betriebsanzeige auf der Seite der
Sensoreinheit auf Sie gerichtet is
Installationsort
Zone 1
(siehe Abbil
dung 3)*
Zone 1 und 2
(siehe Abbildung 3)
Wandhalter erforderlich
(separat erhältlich)
(siehe Kapitel
Installationsort
Zone 1
(siehe Abbildung)*
Wandhalter erforderlich
(separat erhältlich)
t (siehe Abbildung 1). En
tfernen
Sie die Sensoreinheit von der Montageplatte (die Sensoreinheit
gibt einen Piepton von sich). Drücken Sie die Montageplatte fest
gegen die Oberfläche, um Standfestigkeit zu erzielen.
2. Entfernen Sie das rote Batterietrennstück von der Sensoreinheit
(siehe Abbildung ), und bewahren Sie es für eine eventuelle
1
spätere Verwendung auf. Platzieren Sie die Sensoreinheit wieder
auf der Montageplatte, stellen Sie sicher, dass sie richtig herum
ausgerichtet ist und ohne Zwischenräume fest auf der Platte
aufliegt.
3. Messen Sie den Abstand zwischen Herdoberfläche und der
Dunstabzugshaube. Bei Standardabständen von 63 bis 70 cm ist
keine Empfindlichkeitseinstellung notwendig. Bei allen anderen
Abständen muss die Sensoreinheit manuell eingestellt werden
siehe Kapitel 9.

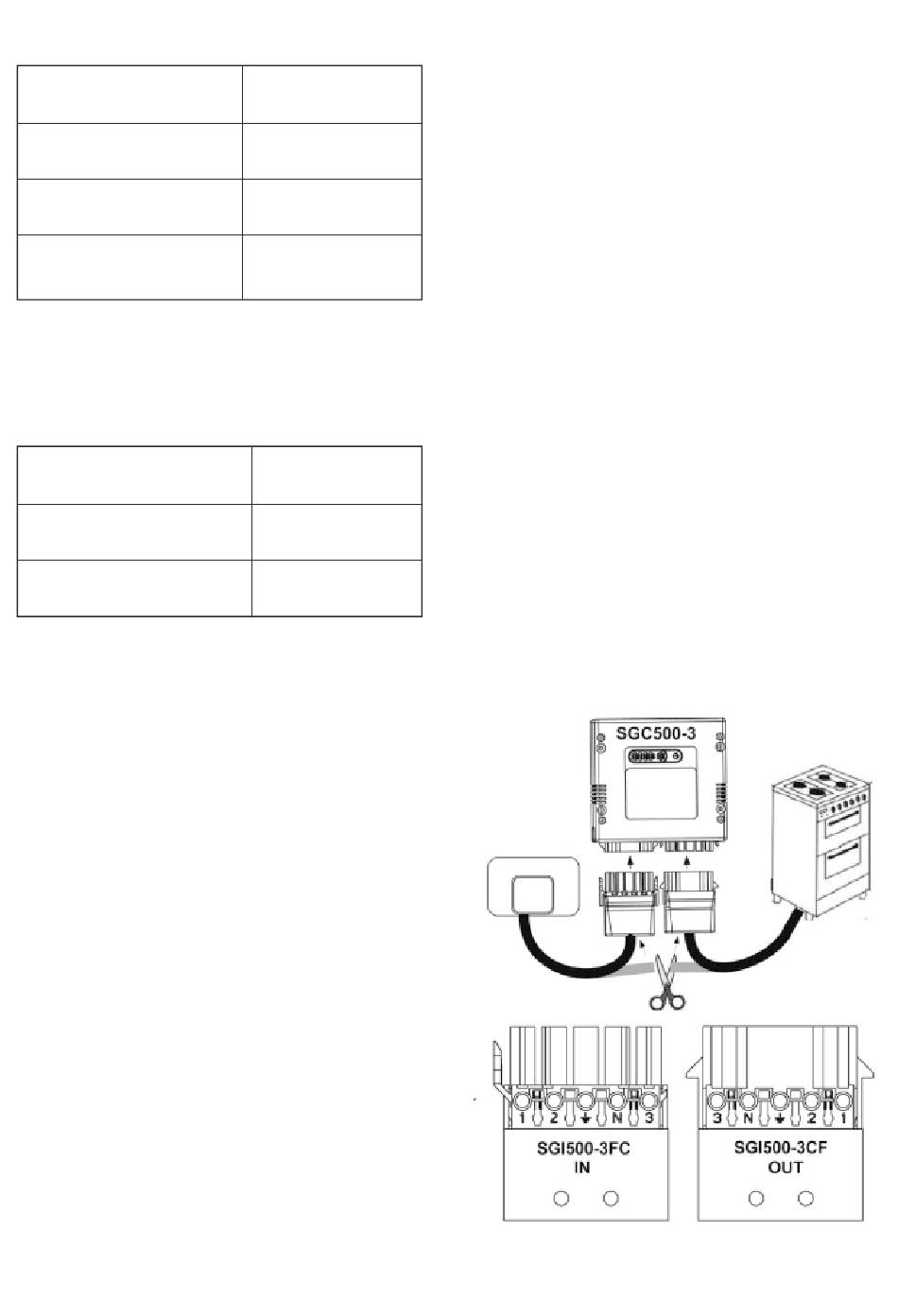

SCHRITT 2 - Installation der Steuereinheit
Die Installation der Steuereinheit darf nur durch einen qualifizierten
Elektriker vorgenommen werden! Die Steuereinheit wird an der Wand
hinter dem Herd neben der Steckdose des Herdes installiert.
WICHTIG:
! Die Steuereinheit darf nicht zugedeckt oder blockiert werden und
muss eine uneingeschränkte Luftzufuhr zu allen Seiten haben.
! Es dürfen keine Wasserspritzer auf die Steuereinheit gelangen.
! Die Einstellungstaste [7] muss durch Verrücken des Herdes
erreichbar sein (siehe Abbildung
! Die Steuereinheit darf nicht in einem Schrank oder in der Nähe der
Spüle angebracht werden.
Abb. 4
5
2 auf Seite 3).
,
