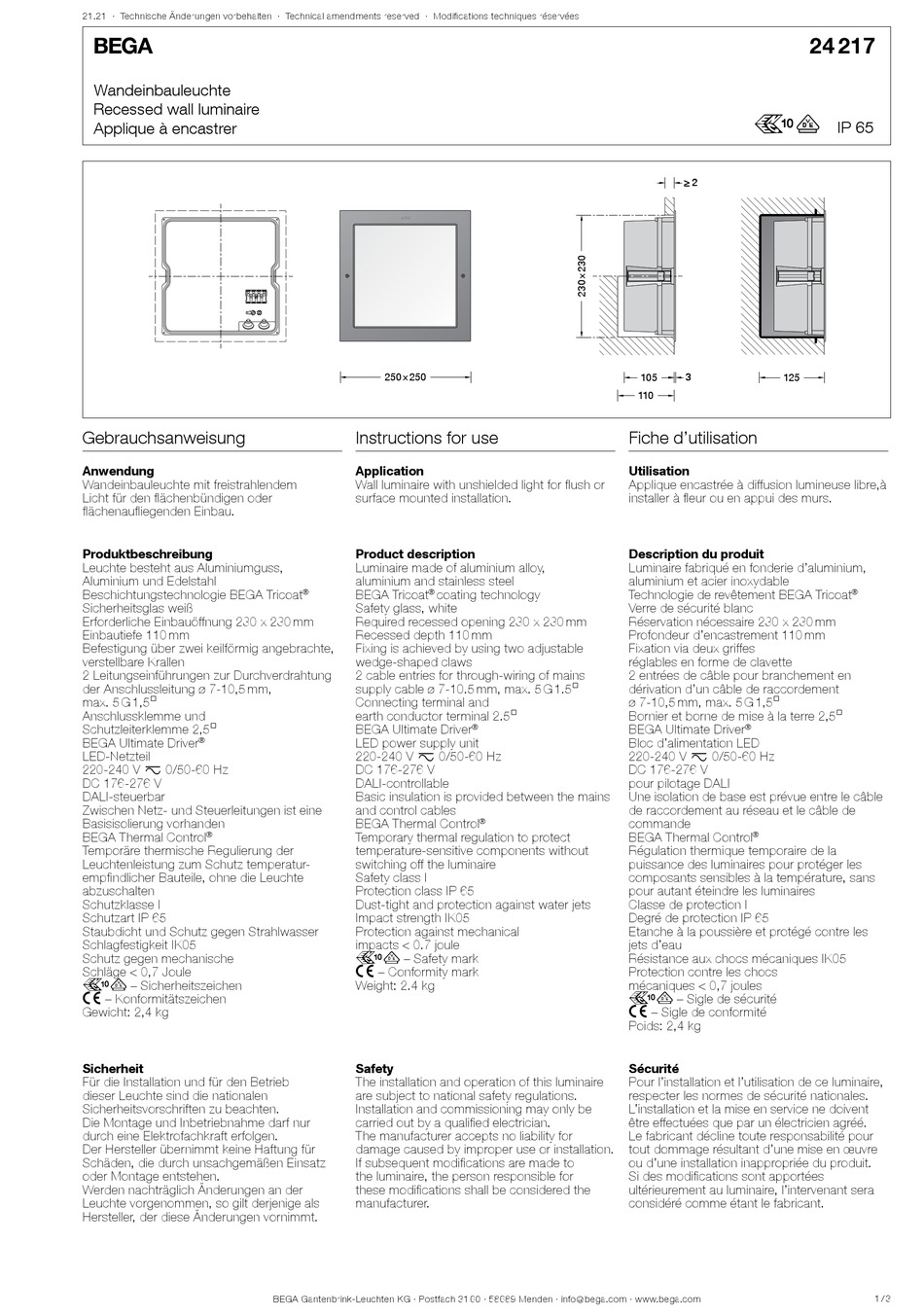

BEGA 24 217 Gebrauchsanweisung

21.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

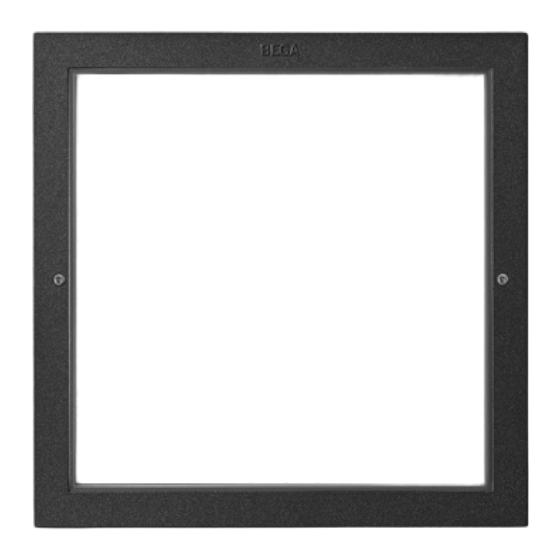

Wandeinbauleuchte
Recessed wall luminaire
Applique à encastrer
Gebrauchsanweisung
Anwendung
Wandeinbauleuchte mit freistrahlendem
Licht für den flächenbündigen oder
flächenaufliegenden Einbau.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Tricoat
Sicherheitsglas weiß
Erforderliche Einbauöffnung 230 x 230 mm
Einbautiefe 110 mm
Befestigung über zwei keilförmig angebrachte,
verstellbare Krallen
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
BEGA Ultimate Driver
®
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control
®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,4 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
250 × 250 250 × 250
Instructions for use
Application
Wall luminaire with unshielded light for flush or
surface mounted installation.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Tricoat coating technology
® ®
Safety glass, white
Required recessed opening 230 x 230 mm
Recessed depth 110 mm
Fixing is achieved by using two adjustable
wedge-shaped claws
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm, max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
BEGA Ultimate Driver
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-276 V
DALI-controllable
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
r – Safety mark
c – Conformity mark
Weight: 2.4 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
105 105
110 110
Fiche d'utilisation
Utilisation
Applique encastrée à diffusion lumineuse libre,à
installer à fleur ou en appui des murs.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Tricoat
Verre de sécurité blanc
Réservation nécessaire 230 x 230 mm
Profondeur d'encastrement 110 mm
Fixation via deux griffes
réglables en forme de clavette
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
BEGA Ultimate Driver
®
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-276 V
pour pilotage DALI
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
®
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,4 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
24 217
r
IP 65
≥ 2 ≥ 2
3 3
125 125
®
®
®
1 / 3
