5.11 Status LEDs - Eingangssignale

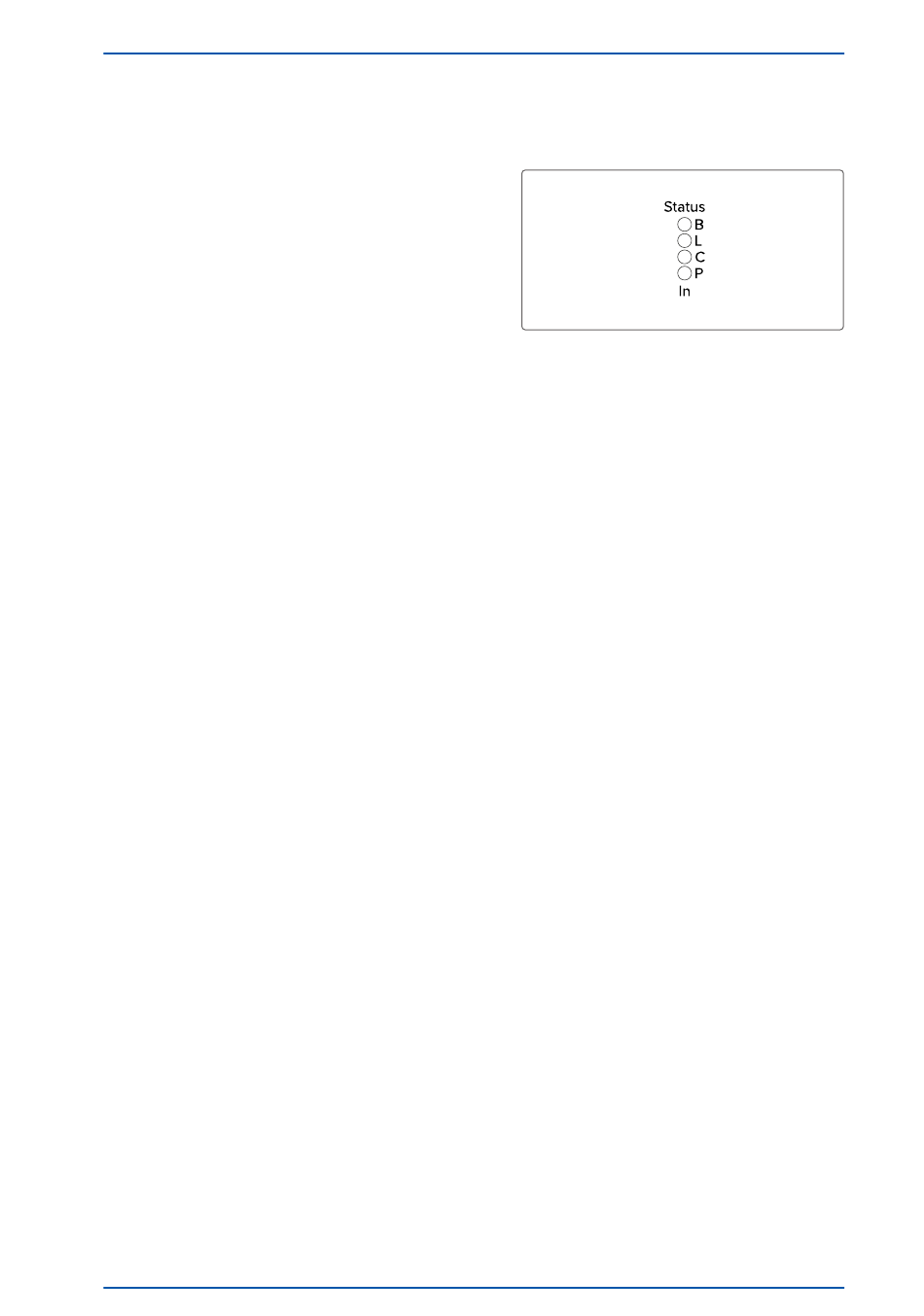

Statusanzeige
LED B: Status des Blackburst Eingangssignals
LED L: Status des LTC Eingangssignals
LED C: Status des Word Clock Eingangssignals
LED P: Status des PPS Eingangssignals
Die Statusmeldungen der LED´s ergeben sich wie folgt:
LED B (Blackburst In)
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Blau Während der Initialisierung
Grün Während des Betriebs
Gelb Unzureichende Qualität des Referenzsignals
Rot Referenzsignal nicht verfügbar / Signale nicht synchron
LED L (LTC In)
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Blau Während der Initialisierung
Grün Während des Betriebs
Gelb Unzureichende Qualität des Referenzsignals
Rot Referenzsignal nicht verfügbar / Signale nicht synchron
LED C (Word Clock In)
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Blau Während der Initialisierung
Grün Während des Betriebs
Gelb Unzureichende Qualität des Referenzsignals
Rot Referenzsignal nicht verfügbar / Signale nicht synchron
LED P (PPS In)
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Blau Während der Initialisierung
Grün Während des Betriebs
Gelb Unzureichende Qualität des Referenzsignals
Rot Referenzsignal nicht verfügbar / Signale nicht synchron
