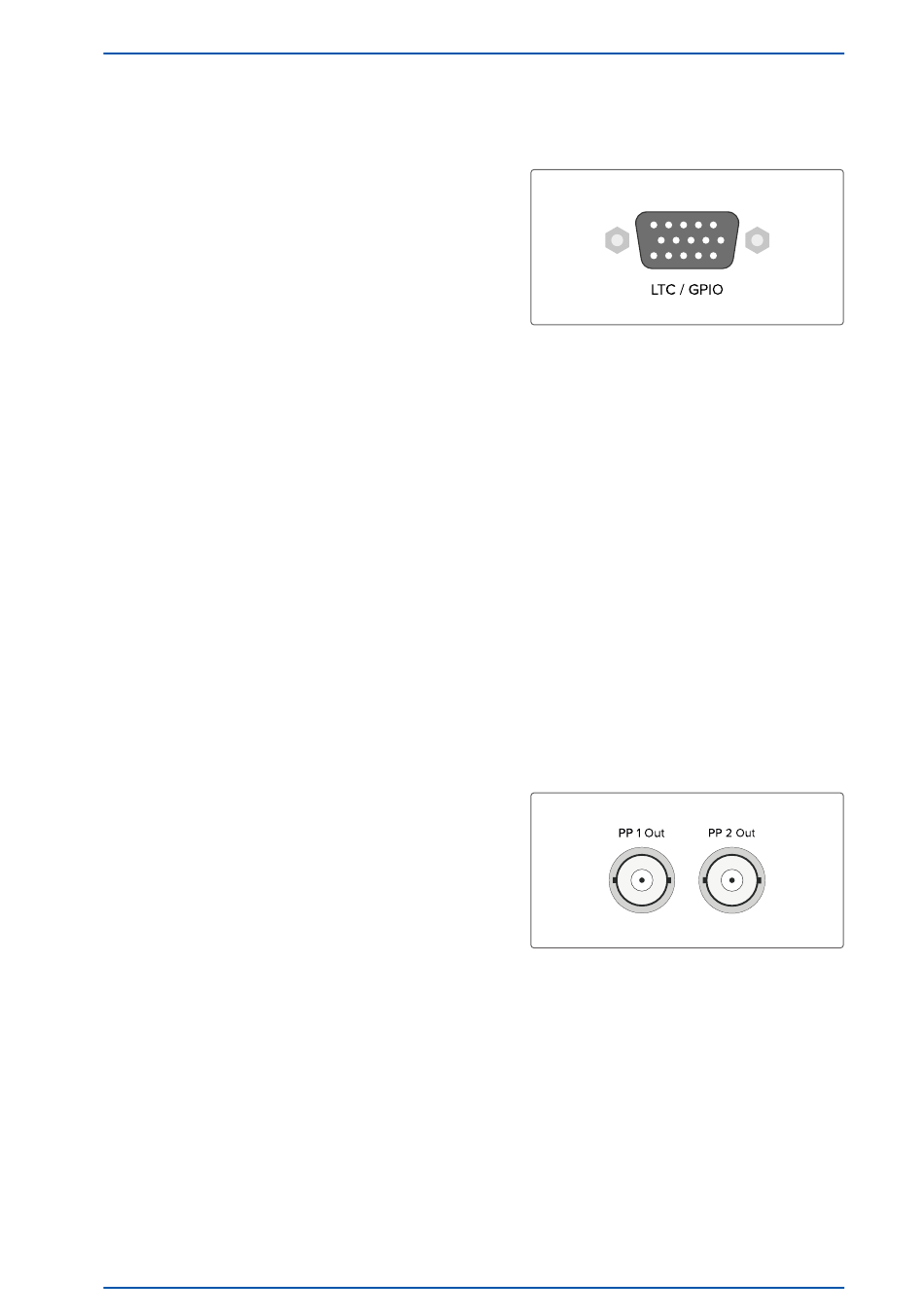

5.4 LTC/GPIO
Signal:
LTC Reader (25 fps)
Signalpegel:
TTL; 2,5 V
an 50 Ohm
Pinbelegung:
1.
LTC out - LTC symmetric Lo Pot. Output
2.
LTC_out + LTC symmetric HI Pot. Output
3.
LTC_in + LTC symmetric HI Pot. Input
4.
LTC in - LTC symmetric Lo Pot. Input
5.
LTC TTL in LTC, TTL Level, Input
6.
GND
7.
GND
8.
GND
9.
GND
10.
GND
11.
DARS + DARS symmetric Hi Pot. Output
12.
DARS - DARS symmetric Lo Pot. Output
13.
n.c. not connected
14.
TIME_SYN TS output, TTL Level
15.
LTC TTL out LTC output, TTL Level
Verbindungstyp:
D-SUB Buchse
Kabel:
Koaxial, geschirmt
5.5 Programmierbarer Pulsausgang
Ausgangssignal:
Programmierbare Impulse
Signalpegel
TTL; 2,5 V an 50 Ohm
Verbindungstyp:
BNC-Buchse
Kabel:
Koaxialkabel, geschirmt
Pulsausgänge:
Pulse Per Second
Cyclic Pulse
Single Shot
Timer
Idle
All Sync
Time Sync
Position OK
DCF77 Marks
Pulse Per Hour
Pulse Per Min
DCLS Time Code
Serial Time String
10 MHz Frequency
Synthesizer Frequency
PTTI 1PPS
microSync
(MARK/SPACE)
ss
Datum: 7. Januar 2022
5 microSync RX800/AD10DC20 Anschlüsse
5
1
15
11
23
