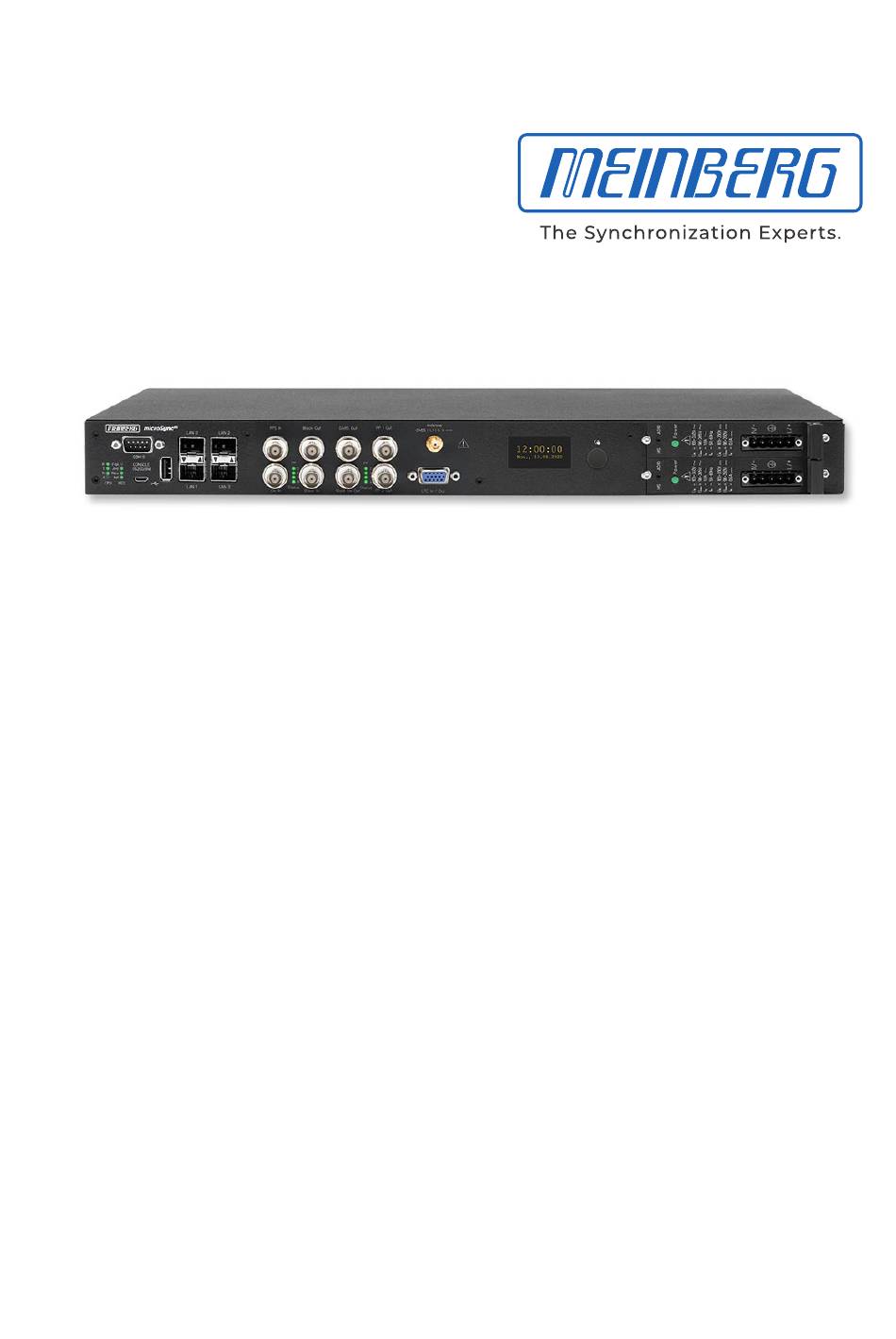

- Seite 1 TECHNISCHE REFERENZ microSync RX800/AD10DC20 7. Januar 2022 Meinberg Funkuhren GmbH & Co. KG...
-
Seite 3: Inhaltsverzeichnis
4.11 Rückgabe von Elektro- und Elektronik-Altgeräten ......5 microSync RX800/AD10DC20 Anschl¨ u sse Anschluss AC/DC Spannungsversorgung . - Seite 4 Protokolle und Profile ..........Konformitäten .
-
Seite 5: Impressum
1 Impressum 1 Impressum Meinberg Funkuhren GmbH & Co. KG Lange Wand 9, 31812 Bad Pyrmont Telefon: 0 52 81 / 93 09 - 0 Telefax: 0 52 81 / 93 09 - 230 Internet: https://www.meinberg.de Email: info@meinberg.de Datum: 07.01.2022... -
Seite 6: Allgemeines ¨ U Ber Microsync
• Leistungsstarker IEEE 1588 PTP Zeitserver inkl. IEC/IEEE 61850-9-3 & IEEE C.37.238 • Leistungsstarker (S)NTP-Server • Redundante Spannungsversorgung • Verschiedene Oszillatoroptionen für eine verbesserte Holdover-Performance • Meinberg Device Manager zur Konfiguration und Statusüberwachung • Drei Jahre Herstellergarantie • Unbegrenzter technischer Support einschließlich Firmware-Updates Datum: 7. Januar 2022... -
Seite 7: Technische Daten Microsync Geh¨ A Use
3 Technische Daten microSync Gehäuse 3 Technische Daten microSync Geh ¨ a use Schutzart: IP30 Temperaturbereich (Betrieb) 0 ... 50 C Temperaturbereich (Lagerung) -20 ... 70 C Relative Luftfeuchtigkeit 5 bis 95 % (nicht kondensierend) bei 40 C (Betrieb) Betriebshöhe: bis zu 4.000 m über Normal Null Atmosphärischer Druck: 615 bis 1.600 hPa... -
Seite 8: Wichtige Sicherheitshinweise
Die Nichtbeachtung dieser Sicherheitshinweise bzw. besonderer Warnungen oder Betriebsanweisungen in den Handbüchern zum Produkt, verstößt gegen die Sicherheitsstandards, Herstellervorschriften und sachgemäße Benutzung des Gerätes. Meinberg Funkuhren übernimmt keine Verantwortung für Schäden, die durch Nicht- beachtung dieser Richtlinien entstehen. In Abhängigkeit von Ihrem Gerät oder den installierten Optionen können einige Informationen für Ihr Gerät ungültig sein. -
Seite 9: Verwendete Symbole
4 Wichtige Sicherheitshinweise 4.2 Verwendete Symbole In diesem Handbuch werden folgende Symbole und Piktogramme verwendet. Zur Verdeutlichung der Gefahren- quelle werden Piktogramme verwendet, die in allen Gefahrenstufen auftreten können. Symbol Beschreibung / Description IEC 60417-5031 Gleichstrom / Direct current IEC 60417-5032 Wechselstrom / Alternating current IEC 60417-5017 Erdungsanschluss / Earth (ground) terminal... - Seite 10 Die Handbücher zum Produkt sind auf einem USB-Stick gespeichert, welcher im Lieferumfang des Systems enthalten ist. Darüber hinaus stehen die Handbücher auf der Meinberg Webseite https://www.meinberg.de zum Download zu Verfügung: geben Sie dort oben im Suchfeld die entsprechende Systembezeichnung ein. Unser Support-Team hilft Ihnen in dieser Hinsicht auch gerne.
-
Seite 11: Sicherheit Bei Der Installation
4 Wichtige Sicherheitshinweise 4.3 Sicherheit bei der Installation WARNUNG! Inbetriebnahme vorbereiten Dieses Einbaugerät wurde entsprechend den Anforderungen des Standards IEC 62368-1 (Geräte der Audio-/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen) entwickelt und geprüft. Bei Verwendung des Einbaugerätes in einem Endgerät (z.B. Gehäuseschrank) sind zusätzliche Anforderungen gem. - Seite 12 Eine fehlerhafte Schirmung oder Verkabelung bzw. nicht fachgerecht hergestellte Steckverbindungen gefährden Ihre Gesundheit und Sicherheit (schwere Verletzungen durch elektrischer Schlag, unter Umständen mit Todesfolge) und können Ihr Meinberg-Gerät bzw. andere Geräte zerstören und stellen möglicherweise eine Brandgefahr dar. Stellen Sie sicher, dass alle erforderlichen Sicherheitsvorkehrungen getroffen werden. Stellen Sie alle Kabelverbindungen zum Gerät im stromlosen Zustand her, ehe Sie den Strom einschalten.
- Seite 13 4 Wichtige Sicherheitshinweise AC Stromversorgung DC Stromversorgung • Das Gerät ist ein Gerät der Schutzklasse 1 und • Das Gerät muss nach den Bestimmungen der darf nur an eine geerdete Steckdose IEC 62368-1 außerhalb der Baugruppe angeschlossen werden (TN-System). spannungslos schaltbar sein (z.B. durch den primärseitigen Leitungsschutz).
-
Seite 14: Sicherheitshinweise Sfp-Module
SFP-Module sind hotplug-fähige Ein-/ Ausgabe-Geräte (I/O-Geräte), die mit einem optischen bzw. elektrischen Netzwerk verbunden werden. Bevor ein SFP-Modul in ein Meinberg-Gerät eingebaut bzw. ein mit SFP-Modulen ausgestattetes Meinberg- Gerät in Betrieb genommen oder gewartet wird, sind die unten aufgeführten Sicherheitshinweise zu lesen und zu beachten. -
Seite 15: Schutzleiter-/ Erdungsanschluss
4 Wichtige Sicherheitshinweise 4.5 Schutzleiter-/ Erdungsanschluss ACHTUNG! Um einen sicheren Betrieb zu gewährleisten und um die Anforderungen der IEC 62368-1 zu erfüllen, muss das Gerät über die Schutzleiteranschlussklemme korrekt mit dem Schutzerdungsleiter verbunden werden. Ist ein externer Erdungsanschluss am Gehäuse vorgesehen, muss dieser mit der Potentialausgleichsschiene (Erdungsschiene) verbunden werden. -
Seite 16: Sicherheit Bei Der Wartung
4.7 Sicherheit bei der Wartung WARNUNG! Verwenden Sie bei Erweiterungen des Gerätes ausschließlich Geräteteile, die für das System freigegeben sind. Nichtbeachtung kann zur Verletzung der EMV bzw. Sicherheitsstandards führen und Funktionsstörungen des Geräts hervorrufen. Bei Erweitern bzw. Entfernen von Geräteteilen die für das System freigegeben sind, kann es aufgrund der Auszugskräfte (ca. - Seite 17 ACHTUNG! Die Batterie versorgt u.a. den RAM sowie die Real-Time-Clock (RTC) der Referenzuhr. Unterschreitet die Batteriespannung den Wert von 3 V DC, empfiehlt Meinberg den Austausch der Batterie. Bei einer Unterschreitung der Batteriespannung könnte möglicherweise folgendes Verhalten der Referenzuhr auftreten: •...
-
Seite 18: Reinigen Und Pflegen
4.9 Reinigen und Pflegen ACHTUNG! Auf keinen Fall das Gerät nass reinigen! Durch eindringendes Wasser können erheblichen Gefahren für den Anwender entstehen (z.B. Stromschlag). Flüssigkeit kann die Elektronik des Gerätes zerstören! Flüssigkeit dringt in das Gehäuse des Gerätes ein und kann einen Kurzschluss der Elektronik verursachen. Reinigen Sie das Gerät ausschließlich mit einem weichen, trockenen Tuch. -
Seite 19: Rückgabe Von Elektro- Und Elektronik-Altgeräten
Rückgabe- und Sammelsysteme Für die Rückgabe Ihres Altgerätes nutzen Sie bitte die Ihnen zur Verfügung stehenden länderspezifischen Rückgabe- und Sammelsysteme oder setzen Sie sich mit Meinberg Funkuhren in Verbindung. Bei Altgeräten, die aufgrund einer Verunreinigung während des Gebrauchs ein Risiko für die menschliche Gesundheit oder Sicherheit darstellen, kann die Rücknahme abgelehnt werden. -
Seite 20: Microsync Rx800/Ad10Dc20 Anschl¨ U Sse
5 microSync RX800/AD10DC20 Anschl ¨ u sse 1 17 1 1 1 1 1 1 1 15 1 13 1 11 5.1 Anschluss AC/DC Spannungsversorgung Hotplug Es besteht die Möglichkeit, Netzteile während des Betriebs aus dem Systemgehäuse auszubauen oder in das Systemgehäuse zu installieren. - Seite 21 Meinberg Device Managers, der Status Power Supply „grün“ angezeigt werden. Die Status LED des neuen Netzteils sollte nun aufleuchten. Der Status „OK“ muss im Webinterface des Systems angezeigt werden. Statusüberprüfung Der Status der Stromversorgungen kann im Programm Meinberg Device Manager unter „Status System Status“ geprüft werden. microSync...
- Seite 22 AD10 - AC/DC Netzteil Verbindungstyp: 5-pol. DFK Steckerbelegung: 1: N/- 2: nicht angeschlossen 3: PE (Schutzleiter) 4: nicht angeschlossen 5: L/+ Eingangsparameter ———————————————————————————— Nennspannung: 100-240 V 100-200 V Max. Spannung: 90-265 V 90-250 V Leistungsaufnahme: 1,0 A 0,6 A Nennfrequenz: 50-60Hz Max.
- Seite 23 5 microSync RX800/AD10DC20 Anschlüsse DC20 - DC Netzteil Verbindungstyp: 5-pol. DFK Steckerbelegung: 1: nicht belegt 2: V 3: PE (Schutzleiter) 4: V 5: nicht belegt Eingangsparameter ———————————————————————————— Nennspannung: 24-48 V Max. Spannung: 20-60 V Nennstrom: 2,10 A Ausgangsparameter ———————————————————————————— Max. Leistung: 50 W Max.
-
Seite 24: Microsync Oled-Display
Commit : 86AD960 welcher eine interne Identifikation für die Software darstellt, angezeigt. Exit Back • Systemtyp - z.B.: microSync RX800/AD10DC20 • SN - Seriennummer • dSW - Display-Software-Version • SW - Firmware-Version • FPGA - Version • Kernel - Version Datum: 7. - Seite 25 IP Address: play vorgenommene Konfiguration von außen verändert 166.030.044.002/16 wurde. Dieser Fall tritt ein, wenn z.B. die gesetzte IP- Gateway: 166.030.000.001 Adresse später über den Meinberg Device Manager Hostname: geändert wird. mssb100 Exit • DHCP - On / Off • IP Adresse / Subnetzmaske •...
-
Seite 26: Gnss Antenne
5.3 GNSS Antenne Antennentyp: Multi GNSS L1 Antenne mit eingebautem Überspannungsschutz Empfängertyp: 72-Kanal GPS/Galileo/Glonass/ Beidou Frequenzband: L1 / E1 / B1 , 1575.42 +- 10 MHz / 1602-1615 MHz Signalverstärkung 40 dB Antennenverstärkung: 3.5 dBic / 3 dBic Nennwiderstand: 50 Ohm DC-Spannung: 5 V (Spannungsversorgung über Antennenkabel) DC-Strom:... -
Seite 27: Ltc/Gpio
5 microSync RX800/AD10DC20 Anschlüsse 5.4 LTC/GPIO Signal: LTC Reader (25 fps) Signalpegel: TTL; 2,5 V (MARK/SPACE) an 50 Ohm Pinbelegung: LTC out - LTC symmetric Lo Pot. Output LTC_out + LTC symmetric HI Pot. Output LTC_in + LTC symmetric HI Pot. Input LTC in - LTC symmetric Lo Pot. -
Seite 28: Status Leds - Vsg Signale
5.6 Status LEDs - VSG Signale Statusanzeige LED St: Status des internen VSG LED In: Synchronisationsstatus LED A: Status des Blackburst-Ausgangs LED B: Status des LTC-Ausgangs Die Statusmeldungen der LEDs ergeben sich wie folgt: LED St: Blau Während der Initialisierung Grün Während des Betriebs LED In. -
Seite 29: Dars Ausgang
5 microSync RX800/AD10DC20 Anschlüsse 5.7 DARS Ausgang Ausgangssignal: DARS Signalpegel: TTL; 2,5 V an 75 Ohm Signaltyp: Basis Frequenzen: 44,1 kHz and 48 kHz Verbindungstyp: BNC-Buchse Kabel: Koaxial, geschirmt 5.8 Word Clock Ausgang Ausgangssignal: Word Clock Signalpegel: TTL; 2,5 V an 75 Ohm —————————————————————... -
Seite 30: Blackburst Eingang
5.9 Blackburst Eingang Eingangssignal Black Burst (PAL) Eingang mit VITC-Reader Eingang mit Prescaler Modus (Nur Frequenz) Signalpegel: 300 mV an 75 Ohm (unbalanced) Time Code Formate: PAL SMPTE259M / ITU-R BT.470-6 SMPTE12M-1 / SMPTE ST309M Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt 5.10 Blackburst Ausgang Ausgangssignal: PAL, NTSC Black Burst... -
Seite 31: Status Leds - Eingangssignale
5 microSync RX800/AD10DC20 Anschlüsse 5.11 Status LEDs - Eingangssignale Statusanzeige LED B: Status des Blackburst Eingangssignals LED L: Status des LTC Eingangssignals LED C: Status des Word Clock Eingangssignals LED P: Status des PPS Eingangssignals Die Statusmeldungen der LED´s ergeben sich wie folgt: LED B (Blackburst In) 1 Sek. -
Seite 32: Status Leds - Eingangssignale
5.12 Status LEDs - Eingangssignale Statusanzeige LED B: Status des Blackburst Eingangssignals LED L: Status des LTC Eingangssignals LED C: Status des Word Clock Eingangssignals LED P: Status des PPS Eingangssignals Die Statusmeldungen der LED´s ergeben sich wie folgt: LED B (Blackburst In) 1 Sek. -
Seite 33: Sekundenimpuls Eingang
5 microSync RX800/AD10DC20 Anschlüsse 5.13 Sekundenimpuls Eingang Eingangssignal PPS (Puls pro Sekunde) Signalpegel: Pulslänge: 5 s, aktiv high Verbindungstyp: BNC-Buchse Kabel: Koaxialkabel, geschirmt 5.14 Word Clock Eingang Eingangssignal: Word Clock Input with programmable frequency range Signalpegel: Frequenzbereich: 1 kHz - 10 MHz... -
Seite 34: Usb Interface
Verfügbare SFP-Module Von Meinberg empfohlene und getestete Transceiver Ausgangstyp Herstellerbezeichnung Multi Mode: Avago AFBR-5710PZ Finisar FTLF8524P3BNL Single Mode: Avago AFCT-5710PZ Finisar FTLF1318P3BTL RJ-45: Avago ABCU-5740RZ Finisar FCLF8521P2BTL WARNUNG! Vermeidung von Augenverletzungen Optische SFP-Module, die nicht der Laserklasse 1 des IEC Standard Ÿ... -
Seite 35: Statusanzeige - Cpu Und Empfänger
5 microSync RX800/AD10DC20 Anschlüsse 5.17 Statusanzeige - CPU und Empf ¨ a nger CPU: —————————————————————————– R (Receiver) grün: Die Referenzuhr (z.B. eingebaute GNS) liefert eine gültige Zeit. rot: die Referenzuhr liefert keine gültige Zeit T (Time Service) grün: NTP ist synchron zur Referenzuhr z.B. -
Seite 36: Rs-232 Comx Zeitstring
5.18 RS-232 COMx Zeitstring Datenübertragung: seriell Baudrate/Framing: 19200 / 8N1 (default) Zeitstring: Meinberg Standard (default) Belegung: Pin 2: RxD (empfangen) Pin 3: TxD (senden) Pin 5: GND (Erdung) Verbindungstyp: 9pol. D-SUB Stecker Kabel: Datenkabel (geschirmt) PC Schnittstelle: 1:1 Synchronisation mit PPS + String:... -
Seite 37: Gnss Satellitennavigation
6 GNSS Satellitennavigation 6 GNSS Satellitennavigation Die Satellitenfunkuhr GNS wurde mit dem Ziel entwickelt, Anwendern eine hochgenaue Zeit- und Frequen- zreferenz zur Verfügung zu stellen. Hohe Genauigkeit und die Möglichkeit des weltweiten Einsatzes rund um die Uhr sind die Haupteigenschaften dieses Systems, welches seine Zeitinformationen von den Satelliten des amerikanischen GPS (Global Positioning System), des russischen GLONASS (GLObal NAvigation Satellite System, des europäischen Galileo und des chinesischen BeiDou empfängt. -
Seite 38: Zeitzone Und Sommer-/Winterzeit
6.1 Zeitzone und Sommer-/Winterzeit Die GPS-Systemzeit ist eine lineare Zeitskala, die bei Inbetriebnahme des Satellitensystems im Jahre 1980 mit der internationalen Zeitskala UTC (Coordinated Universal Time) gleichgesetzt wurde. Seit dieser Zeit wurden jedoch in der UTC-Zeit mehrfach Schaltsekunden eingefügt, um die UTC-Zeit der Änderung der Erddrehung anzupassen. -
Seite 39: Installation Gnss Antennen
7 Installation GNSS Antennen 7 Installation GNSS Antennen Für unseren kombinierten GPS/GLONASS/Galileo/BeiDou Satellitenempfänger stehen zwei Antennen zur Ver- fügung, die für unterschiedliche Aufgaben bzw. Einsatzbereiche konzipiert sind. Zum Standardzubehör gehört die aktive Multi GNSS L1-Antenne, welche die Signale der GPS-, GLONASS-, Galileo- und Beidou-Satellitensysteme empfangen kann. -
Seite 40: Montage Der Antenne
N-Norm (Buchse) Eingebaut in einem wasserdichten Gehäuse ist der MBG S-PRO auch für die Außenmontage geeignet. Meinberg empfiehlt jedoch eine Installa- tion in geschlossenen Räumen, möglichst kurz nach Gebäudeeintritt des Antennenkabels, um das Risiko von Überspannungsschäden, z.B. durch Blitzeinschlag, zu minimieren. - Seite 41 7 Installation GNSS Antennen Verbinden Sie zur Erdung der Antennenleitung den Überspannungsschutz durch ein Erdungskabel mit Erdungskabel zur PE-Schiene einer Potentialausgleichsschiene (siehe Abb.). Kabel circa 1,5 mm Ø am Überspannungsschutz befestigt Nach der Montage schließen Sie das andere Ende des Antennenkabels an die Buchse des Über- spannungsschutzes an.
-
Seite 42: Empfänger
Option Antennenverteiler Über den Antennenverteiler (AV) können mehrere Empfänger an einer Antenne angeschlossen werden. Dabei ist darauf zu achten, dass die Gesamtstrecke, welche von der Antenne über den AV bis zum Empfänger führt, die maximale Kabellänge nicht überschreitet. Der AV darf an einer beliebigen Position zwischen Antenne oder, falls verwendet, Überspannungsschutz und Empfänger installiert werden. -
Seite 43: Installation Der Rv-76G Gps/Glonass Antenne Für Mobile Anwendungen
7 Installation GNSS Antennen 7.2 Installation der RV-76G GPS/GLONASS Antenne f ¨ u r mobile Anwendungen Montage der Antenne Quelle: Datenblatt gps-glonass_antenna_rv-76g_catalog_v1.pdf (Sanav) microSync Datum: 7. Januar 2022... -
Seite 44: Inbetriebnahme
8 Inbetriebnahme Meinberg Device Manager Die Meinberg Device Manager Software ist eine grafische Desktop-Anwendung, mit der Meinberg Module und Baugruppen über eine verschlüsselte Netzwerkverbindung oder eine lokale USB- oder serielle Verbindung kon- figuriert werden können. Ein großer Vorteil des Meinberg Device Managers ist, dass verschiedene Module/Bau- gruppen gleichzeitig konfiguriert und überwacht werden können. -
Seite 45: Initiale Netzwerkkonfiguration
Das bedeutet, dass Sie eine manuelle Netzwerkverbindung herstellen müssen um System-Einstellungen durchführen zu können. Zur Konfiguration eines microSync-Systems benötigen Sie die Meinberg Device Manager Software. Dieses Tool befindet sich auf dem mitgelieferten USB-Stick. Sie können sich die aktuellste Version aber jederzeit von unserer Internetseite herunterladen: https://www.meinberg.de/german/sw/mbg-devman.htm... -
Seite 46: Netzwerkkonfiguration Mit Dem Mbgoswizard
8.1.1 Netzwerkkonfiguration mit dem mbgOSWizard Nach der erfolgreichen Verbindung über die serielle Konsole, wie in Kapitel Initiale Netzwerkkonfiguration beschrieben, können Sie den Meinberg OS-Wizard zur Erstkonfiguration der IP-Adresse verwenden. Wählen Sie dazu die gleiche Subnetzmaske, wie für Ihren Net- zwerkadapter und eine IP-Adresse, die sich im selben Subnetz befindet. -
Seite 47: Erste Inbetriebnahme
Installieren Sie zuerst die auf dem USB-Stick mitgelieferte Software Meinberg Device Manager. Nach dem Setup starten Sie das Programm. Wenn Sie kein Setup auf Ihrem Rechner durchführen wollen, dann können Sie die portable Version der Meinberg Device Manager Software direkt auf dem USB-Stick starten: USB- Laufwerk/Software/MbgDevMan/mbgdevmsn_portable/mbgdevman.exe. - Seite 48 Device-Manager den Login für dieses System gemerkt hat. Bei einem Neustart des Programms sind die Felder Benutzer und Passwort bereits eingetragen. Silent Login Sie haben die Möglichkeit, dass der Meinberg Device- Manager nicht bei jeder Anmeldung nach Username und Passwort fragt. Custom Alias Vergeben Sie einen benutzerdefinierten Alias, um...
-
Seite 49: Technischer Anhang
300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7E1, 7E2, 7N2, 7O1, 7O2, 8E1, 8N1, 8N2, 8O1 Defaulteinstellung: COM 0: 19200, 8N1 Meinberg Standard Telegramm, sekündlich Zeitcodeausgänge: Unsymmetrisches AM-Sinussignal: (MARK), 1 V (SPACE) an 50 PWM-DC-Signal: TTL an 50... -
Seite 50: Gns-Empfänger (Gns181)
GNS-Empfänger (GNS181) Empfänger: 72 Kanal Empfänger GPS/GLONASS/Galileo/BeiDou Frequenzband: GNSS L1: GPS L1: 1575.42 MHz GLONASS L1: 1602-1615 MHz Galileo E1: 1575.42 MHz BeiDou B1: 1575.42 MHz Antenne: Multi-GNSS Antenne 3 dB Bandbreite: 1590 30 MHz Impedanz: Verstärkung: 4 dB Kabellänge: max. -
Seite 51: Konfiguration - Optionen
9 Technischer Anhang 9.2 Konfiguration - Optionen Empfängeroptionen EMPFÄNGERTYP SIGNALTYP WERT ANSCHLUSS Meinberg GPS IF, 12-Kanal IF (Meinberg Antenne) 15 V DC Meinberg GNS-UC GPS/Galileo IF IF (Meinberg Antenne) 15 V DC GNSS (GPS, GLONASS, Galileo, BeiDou), 72-Kanal L1/E1/B1 Band... -
Seite 52: Technischer Anhang - Gnss Antennen + Zubeh¨ O R
Antenne und Empfänger liegt bei ca. 70 Meter (H155 - Low-Loss). Ein Befestigungskit ist im Liefer- umfang enthalten. Siehe Datenblatt „40 dB Multi GNSS Timing Antenna with Integrated Lightning Protection“ (pctel_gpsl1gl.pdf) oder als Download unter: Multi GNSS Antenne http://www.meinberg.de/download/docs/other/pctel_gpsl1gl.pdf Datum: 7. Januar 2022 microSync... -
Seite 53: Antennenkabel
10 Technischer Anhang - GNSS Antennen + Zubehör 10.2 Antennenkabel Kabeltyp Kabel (mm) Dämpfung bei 100 MHz max. Kabellänge (m) verwendet für (db)/100m Empfängertyp RG58/CU GPS/GNS-UC/PZF RG213 10,3 GPS/GNS-UC H155 GNM/GNS H2010 Ultraflex GNM/GNS Weitere Werte können Sie im Datenblatt des eingesetzten Kabels nachschlagen. 10.3 Kurzschluss auf der Antennenleitung (Ausschließlich für Baugruppen mit Front-Display) Sollte auf der Antennenleitung ein Kurzschluss auftreten, wird dieser durch eine Warnmeldung im Display... -
Seite 54: Technische Daten - Mbg S-Pro Überspannungsschutz
10.4 Technische Daten - MBG S-PRO ¨ Uberspannungsschutz Zwischenstecker mit auswechselbarem Gasableiter für koaxiale Signalschnittstellen. Anschluss: N-Connector Buchse-Buchse. Der MBG S-PRO besteht aus dem Überspannungsschutz (Phoenix CN-UB-280DC-BB), Montagewinkel und optional verfügbaren vorkonfektioniertem Kabel. Der Überspannungsschutz für koaxiale Leitungen wird in die Antennenzuleitung geschaltet und legt den Außen- leiter auf Erdpotential. - Seite 55 10 Technischer Anhang - GNSS Antennen + Zubehör Summenstoßstrom: (8/20) s 20 kA (10/350) s 2,5 kA Maximaler Ableitstoßstrom: (8/20) s maximal (Ader-Schirm) 20 kA Nennimpulsstrom: (10/1000) s (Ader-Schirm) 100 A Blitzprüfstrom: (10/350) s, Stromscheitelwert I 2,5 kA Ausgangsspannungsbegrenzung: bei 1 KV/ s (Ader-Erde) spike 900 V bei 1 KV/ s (Ader-Schirm) spike 900 V...
-
Seite 56: Mbg S-Pro Abmessungen
10.4.1 MBG S-PRO Abmessungen 15,8 10.4.2 Einbau und Erdung Datum: 7. Januar 2022 microSync... -
Seite 57: Informationen Zur Rv-76G Gps/Glonass Antenne Für Mobile Anwendungen
10 Technischer Anhang - GNSS Antennen + Zubehör 10.5 Informationen zur RV-76G GPS/GLONASS Antenne f ¨ u r mobile Anwendungen Allgemeines Die RV-76G GPS/GLONASS Antenne enthält in ihrem wasserdichten Gehäuse eine hochleistungsfähige Patch- Antenne und einen Low-Noise Verstärker. Die RV-76G Antenne wird an GPS / GLONASS Empfängern mit +2,5 V bis 5,5 V DC Stromausgang angeschlossen und liefert beste GNSS Signale durch ihren leistungsfähigen Ver- stärker und hohe Out-of-Band Rejection. - Seite 58 Kabel & Verbinder RF Kabel 5 m RG174/U (standard) Zugkraft 6 kg @ 5 Sek. Kunststoff-Form am Stecker zur Zugentlastung Gesamtleistung (Antennenelement, LNA & Kabel) Mittenfrequenz 1575,42 MHz 10 MHz & 1602 MHz 8 MHz Verstärkung Bei 90 27 3dB (kabellos) Hinweis: Auf der 70 mm x 70 mm Grundplatte montiert Umgebungsbedingungen Betriebstemperatur...
-
Seite 59: Rohs Und Weee
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung muss es an den Hersteller übergeben wer- den. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. microSync Datum: 7. Januar 2022... -
Seite 60: Konformit¨ A Tserkl¨ A Rung
12 Konformit ¨ a tserkl ¨ a rung Konformitätserklärung Doc ID: microSync RX800/AD10DC20-07.01.2022 Hersteller Meinberg Funkuhren GmbH & Co. KG Manufacturer Lange Wand 9, D-31812 Bad Pyrmont erklärt in alleiniger Verantwortung, dass das Produkt, declares under its sole responsibility, that the product...
