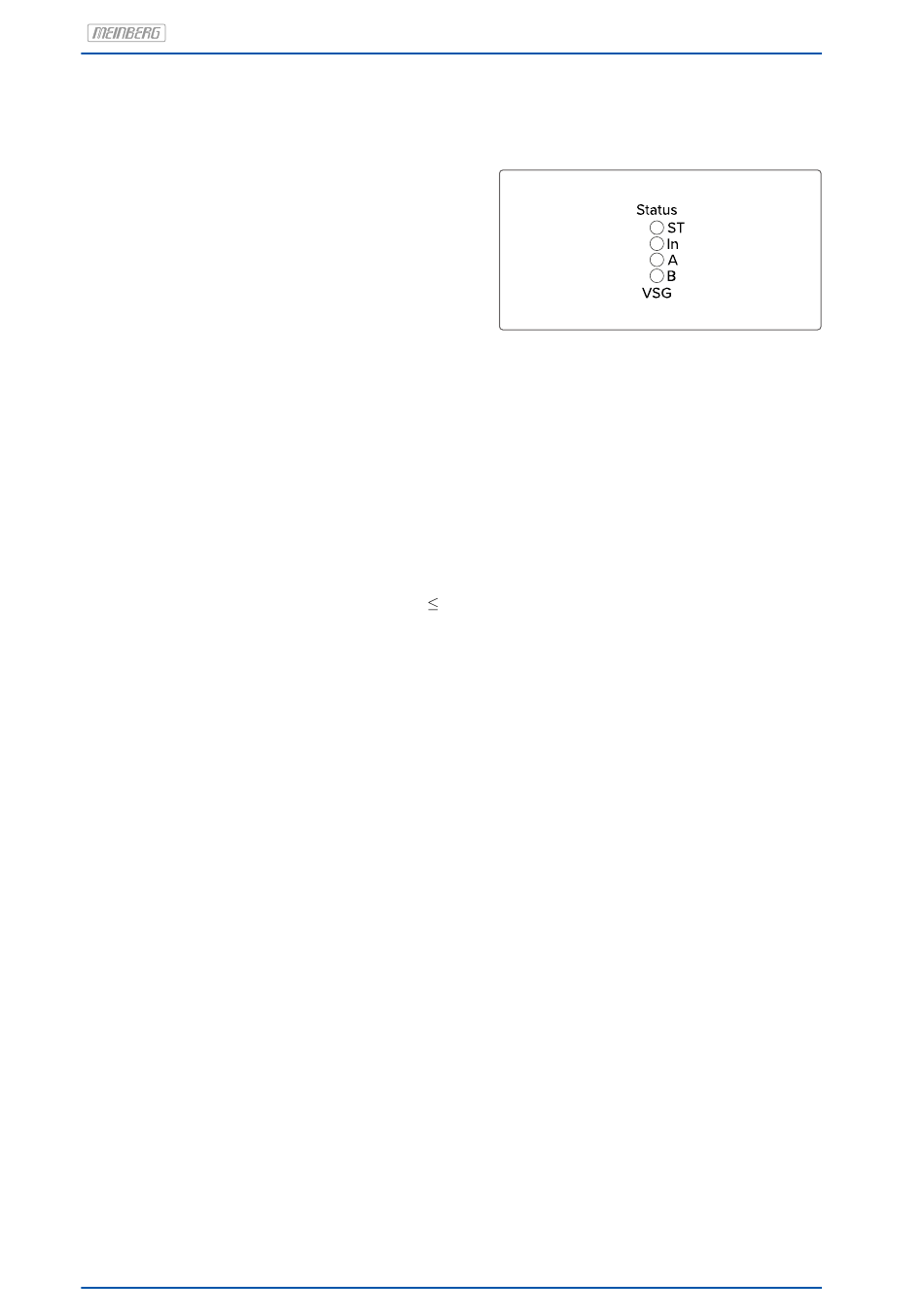

5.6 Status LEDs - VSG Signale
Statusanzeige
LED St:
Status des internen VSG
LED In:
Synchronisationsstatus
LED A:
Status des Blackburst-Ausgangs
LED B:
Status des LTC-Ausgangs
Die Statusmeldungen der LEDs ergeben sich wie folgt:
LED St:
Blau
Während der Initialisierung
Grün
Während des Betriebs
LED In.
Zeigt den Status nach der Initialisierung
Grün
Accurate (Genauigkeit von
Grün blinkend
Timesync
Gelb
Unzureichende Qualität des Referenzsignals
Rot
Referenzsignal nicht verfügbar / interne VSG ist nicht synchron
LED A - Status Black Out
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Aus
Ausgang abgeschaltet
Grün blinkend
Timing Pattern des Signals wird korrigiert
Gelb blinkend
Timing Pattern des Signals wird korrigiert
Grün leuchtend
Ausgang an, Regelung ist im 'warmed up' state (Feinregelung )
Gelb leuchtend
Ausgang an, Regelung noch nicht im 'warmed up' state (Grobregelung)
LED B - Status LTC Out
1 Sek. Rot -> 1 Sek. gelb -> 1 Sek. Grün -> 1 Sek Aus
Aus
Ausgang abgeschaltet
Grün blinkend
Timing Pattern des Signals wird korrigiert
Gelb blinkend
Timing Pattern des Signals wird korrigiert
Grün leuchtend
Ausgang an, Regelung ist im 'warmed up' state (Feinregelung)
Gelb leuchtend
Ausgang an, Regelung noch nicht im 'warmed up' state (Grobregelung)
24
200 ns zur Referenz)
