Endress+Hauser Proline 500 – digital FOUNDATION Fieldbus Kurzanleitung Seite 20

Elektrischer Anschluss

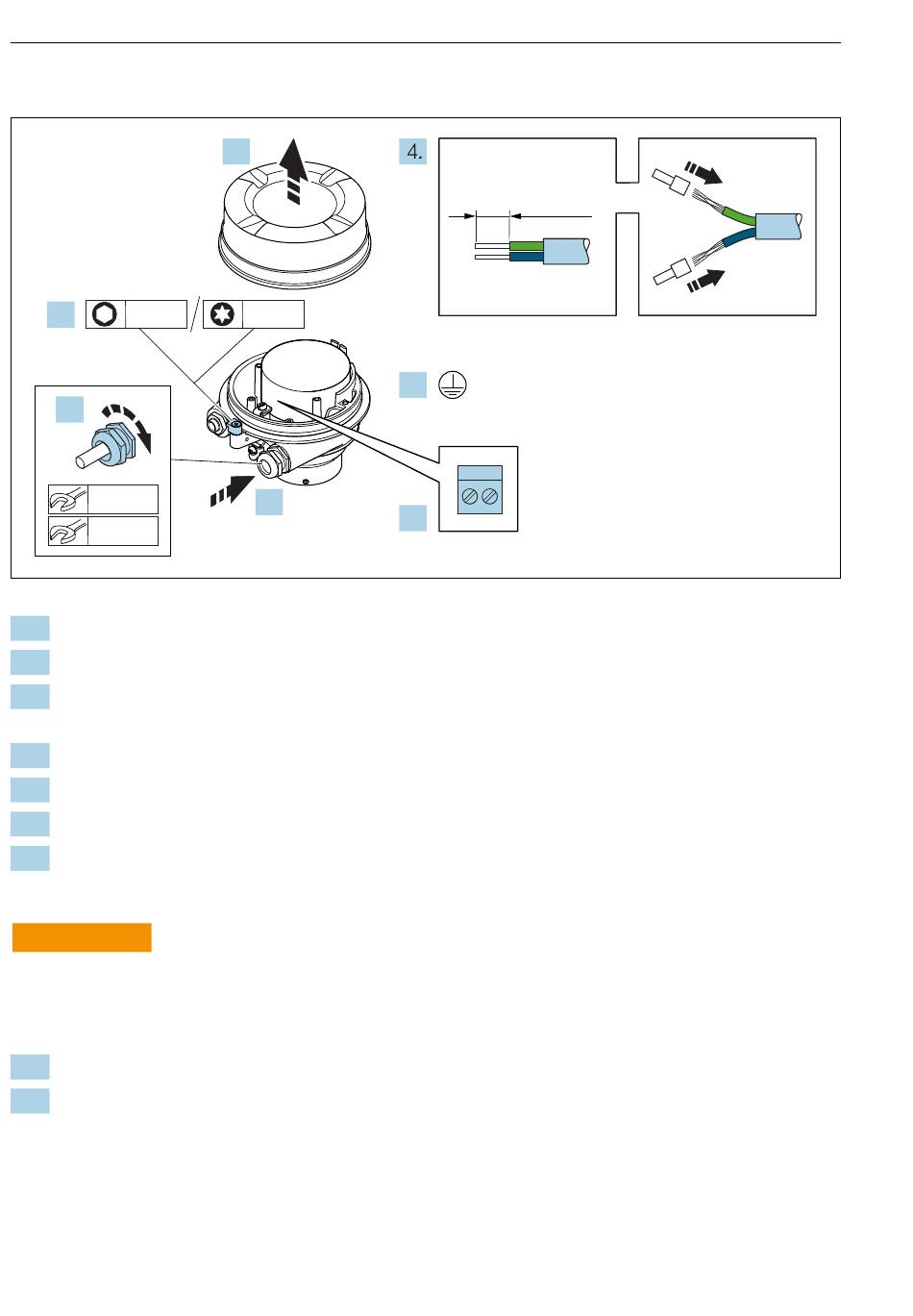

Anschlussgehäuse Messaufnehmer über Klemmen anschließen
1. 3 mm
7.
22 mm
24 mm
1. Sicherungskralle des Gehäusedeckels lösen.
2. Gehäusedeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dichtungs-
ring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Aderendhülsen anbringen.
5. Schutzleiter anschließen.
6. Kabel gemäß Klemmenbelegung anschließen .
7. Kabelverschraubungen fest anziehen.
 Der Anschluss des Verbindungskabels ist damit abgeschlossen.
WARNUNG
L
Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
‣
Deckelgewinde ohne Verwendung von Fett eindrehen. Das Deckelgewinde ist mit einer
Trockenschmierung beschichtet.
8. Gehäusedeckel aufschrauben.
9. Sicherungskralle des Gehäusedeckels anziehen.
20
2.
TX 20 TX 20
3.
Proline 500 – digital FOUNDATION Fieldbus
10 (0.4)
5.
6.
A0029616
Endress+Hauser
