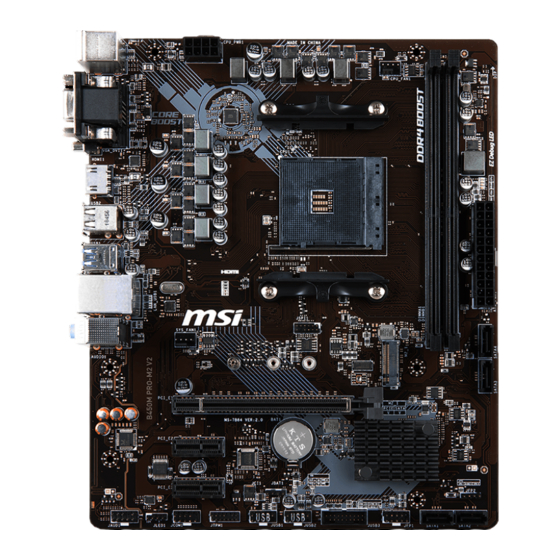

Thank you for purchasing the MSI
motherboard. This User Guide gives information about
board layout, component overview, BIOS setup and software
installation.
Contents
Safety Information ........................................................................................... 2
Specifications ................................................................................................... 3
Package contents............................................................................................. 6
Rear I/O Panel .................................................................................................. 7
LAN Port LED Status Table .................................................................................7
Overview of Components ................................................................................ 8
CPU Socket .........................................................................................................9
DIMM Slots ........................................................................................................10
PCI_E1~3: PCIe Expansion Slots ......................................................................10
JFP1, JFP2: Front Panel Connectors ...............................................................11
SATA1~4: SATA 6Gb/s Connectors....................................................................11
ATX_PWR1, CPU_PWR1: Power Connectors....................................................12
M2_1: M.2 Slot (Key M) .....................................................................................12
JUSB1~2: USB 2.0 Connectors .........................................................................13
JUSB3: USB 3.1 Gen1 Connector .....................................................................13
CPU_FAN1, SYS_FAN1: Fan Connectors ..........................................................14
JTPM1: TPM Module Connector .......................................................................15
JCI1: Chassis Intrusion Connector ...................................................................15
JAUD1: Front Audio Connector .........................................................................16
JCOM1: Serial Port Connector .........................................................................16
JLED1: LED strip connector .............................................................................16
JBAT1: Clear CMOS (Reset BIOS) Jumper .......................................................17
EZ Debug LED: Debug LED indicators ..............................................................17
BIOS Setup ..................................................................................................... 18
Entering BIOS Setup .........................................................................................18
Resetting BIOS ..................................................................................................19
Updating BIOS ...................................................................................................19
Software Description ..................................................................................... 20
Installing Drivers ..............................................................................................20
Installing Utilities ..............................................................................................20
10 .....................................................................................20
®
B450M PRO-M2 V2
®
1
Contents
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MSI B450M PRO-M2 V2
Inhaltszusammenfassung für MSI B450M PRO-M2 V2
- Seite 61 B450M PRO-M2 V2 Danke, dass Sie sich für das MSI ® Motherboard entschieden haben. Dieses Handbuch gibt informationen über Motherboard-Layout, Komponentenübersicht, BIOS-Setup und Softwareinstallation. Inhalt Sicherheitshinweis ..................2 Spezifikationen ....................3 Packungsinhalt ....................7 Rückseite E/A ....................8 LAN Port LED Zustandstabelle ................8 Übersicht der Komponenten ................
-
Seite 62: Sicherheitshinweis
Sicherheitshinweis y Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. y Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht. -
Seite 63: Spezifikationen
A-XMP OC Modus* y Dual-Kanal-Speicherarchitektur Speicher y Unterstützen ECC UDIMM-Speicher (non-ECC Modus) y Unterstützen non-ECC UDIMM-Speicher * Weitere Informationen zu kompatiblen Speicher finden Sie unter: www.msi.com. y 1x PCIe 3.0 x16 Steckplatz (PCI_E1) ƒ Unterstützt x16 Geschwindigkeit mit AMD Ryzen ® ™... - Seite 64 Fortsetzung der vorherigen Seite B450 Chipsatz ® y 4x SATA 6Gb/s Anschlüsse ƒ Unterstützen RAID 0, RAID 1 und RAID 10 y 1x M.2 Anschluss (Key M) Aufbewahrung ƒ Unterstützt PCIe 3.0 x4 (AMD Ryzen 1. und 2. ® Generation Prozessoren/ Ryzen Prozessoren mit ™...
- Seite 65 Fortsetzung der vorherigen Seite y 1x 24-poliger ATX Stromanschluss y 1x 8-poliger ATX12V Stromanschluss y 4x SATA 6Gb/s Anschlüsse y 2x USB 2.0 Anschlüsse (unterstützt zusätzliche 4 USB 2.0 Anschlüsse) y 1x USB 3.1 Gen1 Anschluss (unterstützt zusätzliche 2 USB 3.1 Gen1 Anschlüsse) y 1x 4-poliger CPU-Lüfter-Anschluss Interne...
- Seite 66 Fortsetzung der vorherigen Seite y Treiber y APP MANAGER y SUPER CHARGER y COMMAND CENTER y LIVE UPDATE 6 y MYSTIC LIGHT Software y MSI SMART TOOL y X-BOOST y RAMDISK y Norton Security ™ y Google Chrome , Google Toolbar, Google Drive ™...
-
Seite 67: Packungsinhalt
Packungsinhalt Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: y Motherboard y Treiber-DVD y Schnellinstallationsanleitung y Anschlussblende y SATA 6G Kabel x2 y Gehäuse-Aufkleber y VIP-Karte y M.2 Schraube x1 Wichtig Falls einer der oben aufgeführten Artikel beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler. -
Seite 68: Rückseite E/A
Rückseite E/A Line-in Line-out PS/2 USB 2.0 DVI-D Mic in USB 3.1 Gen1 PS/2 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Bezeichnung Keine Verbindung 10 Mbps-Verbindung Gelb Verbindung Grün 100 Mbps-Verbindung Blinkt Datenaktivität Orange 1 Gbps-Verbindung Audio 7.1-Kanal Konfiguration Um 7.1-Kanal-Audio zu konfigurieren, müssen Sie den Front-Audio-Anschluss mit dem JAUD1 Anschluss verbinden und folgen Sie die untenstehenden Schritten. -
Seite 69: Übersicht Der Komponenten
Übersicht der Komponenten DIMMA1 CPU_PWR1 CPU_FAN1 DIMMB1 SYS_FAN1 CPU Sockel EZ Debug LED 52,00mm* ATX_PWR1 SATA4 SATA3 M2_1 PCI_E1 JCI1 BAT1 PCI_E2 JBAT1 PCI_E3 JFP2 JAUD1 SATA2 SATA1 JCOM1 JFP1 JLED1 JUSB3 JUSB1 JTPM1 JUSB2 * Abstand zwischen der Mitte der CPU und dem nächsten DIMM-Steckplatz. Übersicht der Komponenten... -
Seite 70: Cpu Sockel
CPU Sockel Installieren Sie bitte die CPU in den CPU Sockel, wie unten aufgezeigt. Wichtig Bei einem Wechsel des Prozessors sollte aufgrund der AM4-Prozessorarchitektur die Systemkonfiguration gelöscht und das BIOS auf die Standardwerte zurückgesetzt werden. Ziehen Sie das Netzkabel ab, bevor Sie die CPU ein- und ausbauen. Wenn Sie die CPU einbauen, denken sie bitte daran einen CPU-Kühler zu installieren. -
Seite 71: Dimm Steckplätze
Volt vorgeschlagen, um der Prozessor zu schützen. Speichermodule können auf Basis der offizielle Spezifikation der AM4 CPU/ des Speicher-Controllers mit einer niedrigeren Frequenz unter dem Standardzustand arbeiten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: http://www.msi.com. PCI_E1~3: PCIe Erweiterungssteckplätze Prozessoren Ryzen Prozessoren ™... -
Seite 72: Jfp1, Jfp2: Frontpanel-Anschlüsse
JFP1, JFP2: Frontpanel-Anschlüsse Diese Anschlüsse verbinden die Schalter und LEDs des Frontpanels. HDD LED + Power LED + Power LED Power Switch HDD LED - Power LED - Reset Switch Power Switch JFP1 Reserved Reset Switch Power Switch HDD LED Reset Switch Reserved No Pin... -
Seite 73: Atx_Pwr1, Cpu_Pwr1: Stromanschlüsse
ATX_PWR1, CPU_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. +3.3V +3.3V +3.3V -12V Ground Ground PS-ON# Ground Ground Ground ATX_PWR1 Ground Ground PWR OK 5VSB +12V +12V +3.3V Ground Ground +12V Ground +12V CPU_PWR1 Ground +12V Ground +12V Wichtig Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen. -
Seite 74: Jusb1~2: Usb 2.0 Anschlüsse
Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen. Um das iPad, iPhone und iPod über USB-Anschlüsse aufzuladen, installieren Sie bitte die MSI SUPER CHARGER Software. ® JUSB3: USB 3.1 Gen1 Anschluss Mit diesem Anschluss können Sie den USB 3.1 Gen1 Anschluss auf dem Frontpanel... -
Seite 75: Cpu_Fan1, Sys_Fan1: Stromanschlüsse Für Lüfter
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder DC-Modus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC- Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. -
Seite 76: Jtpm1: Tpm Anschluss
JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. LPC Clock 3V Standby power LPC Reset 3.3V Power LPC address & data pin0 Serial IRQ LPC address &... -
Seite 77: Jaud1: Audioanschluss Des Frontpanels
JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JCOM1: Serieller Anschluss Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem Einbausatze verbinden. -
Seite 78: Jbat1: Clear Cmos Steckbrücke (Reset Des Bios)
JBAT1: Clear CMOS Steckbrücke (Reset des BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten beibehalten CMOS-Daten löschen/ (Standardwert) -
Seite 79: Bios-Setup
BIOS-Setup Die Standardeinstellungen bieten die optimale Leistung für die Systemstabilität unter Normalbedingungen. Sie sollten immer die Standardeinstellungen behalten, um mögliche Schäden des Systems oder Boot-Fehler zu vermeiden, außer Sie besitzen ausreichende BIOS Kenntnisse. Wichtig BIOS Funktionen werden für eine bessere Systemleistung kontinuierlich aktualisiert. -
Seite 80: Reset Des Bios
Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Drücken Sie während des POST-Vorgangs die Taste (Entf), um das BIOS zu öffnen. -
Seite 81: Softwarebeschreibung
Softwarebeschreibung Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows ® 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10 Disk in das optisches Laufwerk. ® 3. Drücken Sie die Taste Restart auf dem Computergehäuse. -
Seite 82: Installation Von Utilities
Installation von Utilities Bevor Sie Anwendungen installieren, müssen Sie die Treiber-Installation vollständig beendet haben. 1. Öffnen Sie den Installer wie beschrieben. 2. Klicken Sie auf Utilities. 3. Wählen Sie die Dienstprogramme, die installiert werden soll. 4. Klicken Sie die Taste Install in der rechten unteren Ecke des Fensters. 5. - Seite 164 вышеперечисленного электронного obligated to take back such products at the end оборудования обязаны принимать его для of their useful life. MSI will comply with the переработки по окончании срока службы. MSI product take back requirements at the end of обязуется соблюдать требования по приему...
