CARATEC SAFETY
KAMERA
CS105U |CS105ULA
Unterboden-Kamera
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Caratec CS105U

  • Seite 1 CARATEC SAFETY KAMERA CS105U |CS105ULA Unterboden-Kamera Montageanleitung...
  • Seite 4: Inhaltsverzeichnis

    CaratecSAFETY Inhalt Allgemeine Hinweise Haftungsausschluss  ������������������������������������������������������������������������������������������������������������������������������ 6 In dieser Anleitung verwendete Standards  �������������������������������������������������������������������������������������� 7 Erläuterung der Sicherheitshinweise  ������������������������������������������������������������������������������������������������� 7 Aufbewahrungshinweise  ���������������������������������������������������������������������������������������������������������������������� 8 Produktbeschreibung Lieferumfang  ������������������������������������������������������������������������������������������������������������������������������������������� 9 Abmessungen  ������������������������������������������������������������������������������������������������������������������������������������������ 9 Technische Daten Technische Daten  ��������������������������������������������������������������������������������������������������������������������������������� 10 Sicherheitshinweise Mögliche Schäden am Fahrzeug  ��������������������������������������������������������������������������������������������������������� 11 Bestimmungsgemäße Verwendung  ������������������������������������������������������������������������������������������������  13 Verbindungsdiagramm Installationshinweise Überprüfung des Lieferumfangs ...
  • Seite 5 CaratecSAFETY Inhalt Instandhaltung & Wartung Reinigung  ������������������������������������������������������������������������������������������������������������������������������������������������  18 Fehlersuche und Reparaturen  �����������������������������������������������������������������������������������������������������������  18 Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“  ������������������������������������������������������������  19 Getrennte Entsorgung  �������������������������������������������������������������������������������������������������������������������������  19 Batterien und Akkus  ����������������������������������������������������������������������������������������������������������������������������  19 Möglichkeiten der Rückgabe von Altgeräten  ���������������������������������������������������������������������������������  19 Datenschutz-Hinweis  �������������������������������������������������������������������������������������������������������������������������  20 Entsorgung von Verpackungsabfällen ...
  • Seite 6: Allgemeine Hinweise

    Die Caratec GmbH gewährt keine Zusicherungen oder Garantien hinsichtlich dieser Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere� Zudem behält sich die Caratec GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen�...
  • Seite 7: In Dieser Anleitung Verwendete Standards

    CaratecSAFETY Allgemeine Hinweise In dieser Anleitung verwendete Standards Die folgenden Schriftstile werden in diesem Dokument verwendet: Fett • Namen von Produktelementen, Anweisungen, Optionen, Programmen, Prozessen, Diensten und Tools • Namen von Schnittstellenelementen (z� B� Windows, Dialogfelder, Schaltflächen, Felder und Menüs) •...
  • Seite 8: Aufbewahrungshinweise

    Der Hersteller haftet nicht für Sachschäden oder Verletzungen, die auf eine falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise zurückzuführen VORSICHT sind� In solchen Fällen erlischt die Gewährleistung� Eine aktuelle Version der Dokumentation steht auf der folgenden Webseite zur Verfügung: www.caratec.de...
  • Seite 9: Produktbeschreibung

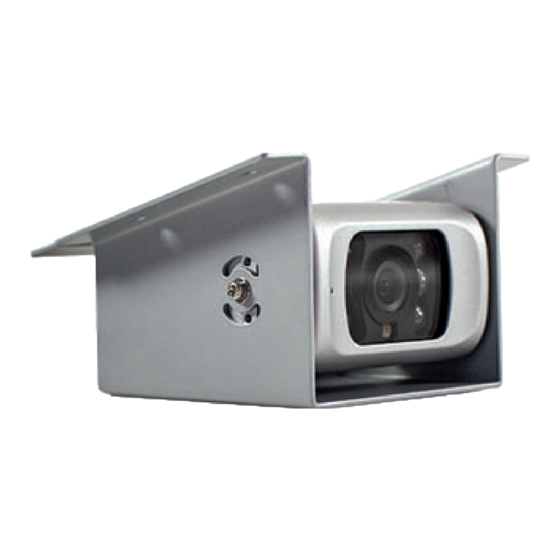

    Montageanleitung Befestigungsschrauben Die Kamera CS105U(LA) ist zur Montage unterhalb des Fahrzeugbodens vorgesehen, um ganz einfach die richtige Position für die Entsorgung zu finden� Damit hat man die Abläufe im Blick und kann das Reisemobil genau über einem Bodeneinlass positionieren� Das robuste Stahlgehäuse schützt die Kamera von drei Seiten und die integrierte IR-Beleuchtung sorgt für gute Sicht auch...
  • Seite 10: Technische Daten

    CaratecSAFETY Technische Daten Technische Daten 1/4“ SONY CCD Sensor Lichtempfindlichkeit 0 Lux Gehäusefarbe: silber Wasser- u� Systemdichtheit: Sichtwinkel: diagonal 110° Mikrofon integriert IP69 Sichtwinkel: horizontal 79°/ Stromversorgung 12Volt DC Infrarot LED vertikal 104° automatische Tag/Nacht- Auflösung (Pixel): PAL: 976 Stromaufnahme max� 2,5 W Umschaltung x 582 Temperaturbereich Betrieb:...
  • Seite 11: Sicherheitshinweise

    CaratecSAFETY Sicherheitshinweise Stellen Sie sicher, dass Sie die Anleitung und sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt installieren oder verwenden� Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen WARNUNG oder zum Tod führen� Mögliche Schäden am Fahrzeug •...
  • Seite 12 CaratecSAFETY Sicherheitshinweise Verwenden Sie zum Verbinden der Leitungen eine Crimpzange oder verlöten Sie die Leitungen fachgerecht� Beachten Sie beim Verlegen der elektrischen Anschlüsse bzw� Leitungen, dass diese nicht geknickt oder verdreht werden, nicht an Ecken oder Kanten scheuern und nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden�...
  • Seite 13: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Kamera ist nur zur Aufnahme nicht sicherheitsrelevanter Videoaufnahmen (z�B� beim Rangieren) ausgelegt� Die Kamera CS105U(LA) darf nur mit Originalzubehör und -komponenten verwendet werden� Jegliche andere als in dieser Anleitung beschriebene Verwendung gilt als nicht bestimmungsgemäße Verwendung� Die Installation und Inbetriebnahme müssen von einem entsprechend qualifi- zierten und geschulten Monteur unter Beachtung der geltenden Vorschriften und Gesetze durchgeführt werden�...
  • Seite 14: Verbindungsdiagramm

    CaratecSAFETY Verbindungsdiagramm nur bei CS105ULA Kameraeingang Ausgabegerät MCA29031 Masse +12V DC 14|15...
  • Seite 15: Installationshinweise

    CaratecSAFETY Installationshinweise Überprüfung des Lieferumfangs Stellen Sie vor Beginn der Installation sicher, dass alle im Lieferumfang aufgeführten Einzelteile vorhanden sind� Installation des Produkts • Beachten Sie bei Bohrungen, dass keine Fahrzeugteile oder Leitungen beschädigt werden� • Notwendige Bohrungen an der Fahrzeugkarosserie sind abzudichten und gegen Korrosion zu schützen�...
  • Seite 16 CaratecSAFETY Installationshinweise Positionieren Sie den Kamerahalter am Fahrzeug� Bohren Sie die Schraubpunkte bei Bedarf mit einem 2 mm Bohrer vor� Für die Kabeldurchführung in den Innenraum ist eine Bohrung mit 15 mm Durchmesser erforderlich� Justieren Sie die Kamera und verschrauben Sie diese zunächst handfest mit dem Halter� Verbinden Sie die Kamera mit der Anschlussleitung�...
  • Seite 17: Verwendung Der Kamera

    CaratecSAFETY Installationshinweise Prüfen Sie die Bilddarstellung auf dem Monitor bzw� dem Navigationssystem und justieren Sie ggf� die Position der Kamera auf dem Halter� Ziehen Sie danach die Schrauben der Kamera an� Inbetriebnahme Stellen Sie die Spannungsversorgung der Kamera her und nehmen Sie das Ausgabegerät in Betrieb� Verwendung der Kamera Betriebsumgebung •...
  • Seite 18: Ausnahmesituationen

    CaratecSAFETY Verwendung der Kamera Verhalten in Notfällen und Ausnahmesituationen Schalten Sie das Gerät in abnormalen Situationen sofort aus und trennen es von der Spannungsversorgung� Instandhaltung & Wartung Reinigung Trennen Sie das Gerät vor der Reinigung von der Spannungsversorgung� VORSICHT Die Kamera ist nur im Rahmen der angegebenen IP-Schutzklasse gegen das Eindringen von Wasser geschützt�...
  • Seite 19: Entsorgung Von Elektronikgeräten

    CaratecSAFETY Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“ Das Symbol auf dem Produkt, dem Zubehör oder der Verpackung zeigt an, dass dieses Gerät nicht als unsortierter Abfall entsorgt werden darf, sondern an einer speziellen Sammelstelle abgegeben werden muss! Entsorgen Sie das Gerät an einer Sammelstelle für Recycling und Entsorgung von elektrischen und elektronischen Altgeräten, die über Systeme zur getrennten Sammlung von Elektro und Elektronikgeräten verfügen, wenn Sie innerhalb...
  • Seite 20: Datenschutz-Hinweis

    CaratecSAFETY Entsorgung von Elektronikgeräten Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen� Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m²...
  • Seite 21 CaratecSAFETY...
  • Seite 24 CaratecSAFETY CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
