CaratecSAFETY
Installationshinweise

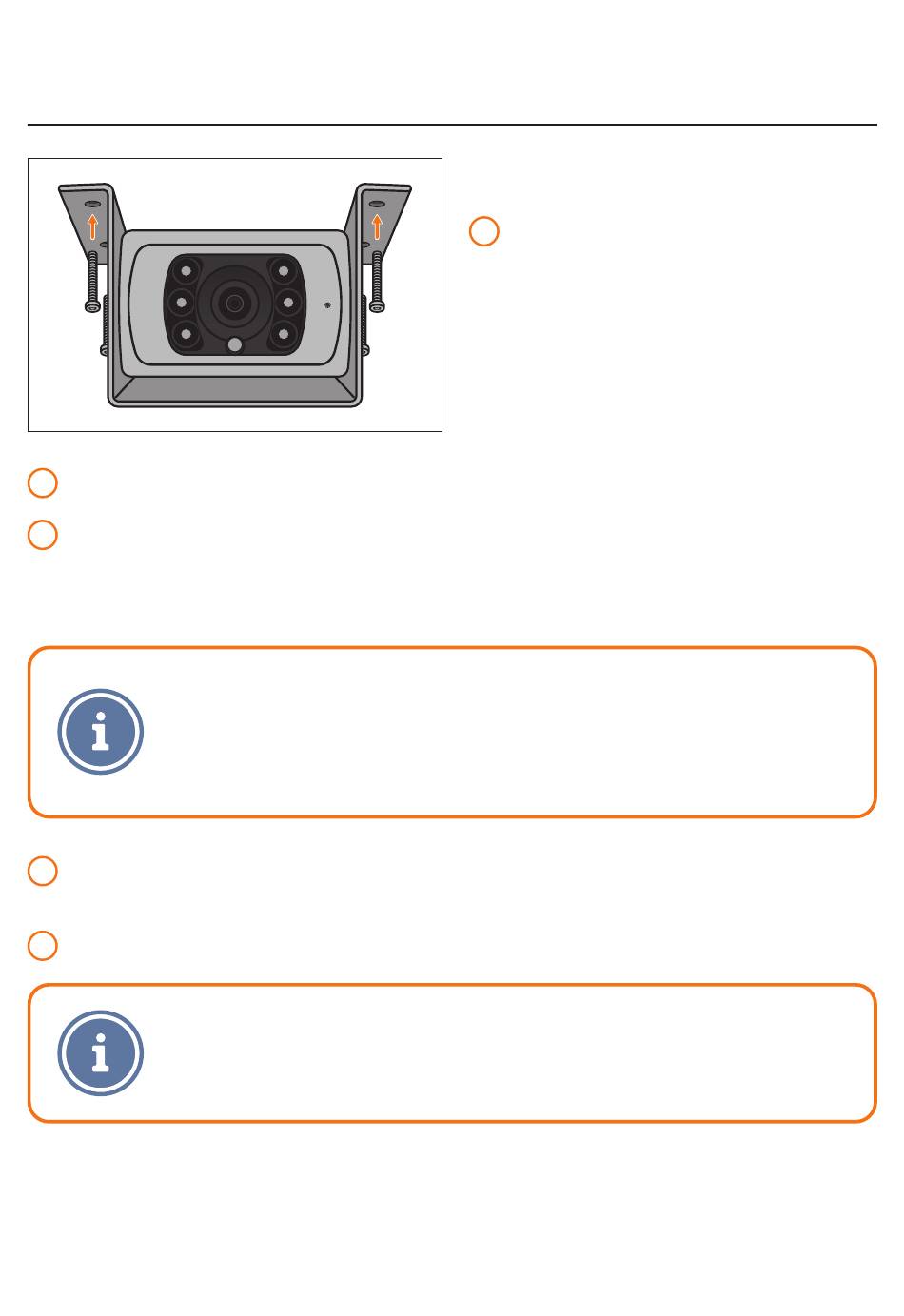

Justieren Sie die Kamera und verschrauben Sie diese zunächst handfest mit dem Halter�
2
Verbinden Sie die Kamera mit der Anschlussleitung� Sollten Sie eine andere als die vorgesehene
3
Leitung verwenden, sind dafür ggf� Adapter erforderlich� Diese sind für viele Anwendungsfälle
separat erhältlich�
•
Leitung beim Entfernen der Umreifung nicht einschneiden�
•
Darauf achten, dass die Leitung beim Verlegen nicht beschädigt wird�
•
Vorsicht bei scharfen Kanten�
•
Nicht an der Leitung ziehen�
Verlegen Sie die Anschlussleitung zum Monitor bzw� Navigationssystem� Bitte achten Sie
4
darauf, dass die Leitung nicht beschädigt wird�
Leitungssatz gemäß dem Verbindungsdiagramm anschließen�
5
Die Spannungsversorgung kann vom Rückfahrscheinwerfer abgenommen werden,
wenn die Kamera nur beim Rückwärtsfahren genutzt werden soll� Bei permanenter
Nutzung sollte die Spannungsversorgung an Klemme 15 angeschlossen werden�
16|17
Positionieren Sie den Kamerahalter am
1
Fahrzeug� Bohren Sie die Schraubpunkte
bei Bedarf mit einem 2 mm Bohrer vor� Für
die Kabeldurchführung in den Innenraum
ist eine Bohrung mit 15 mm Durchmesser
erforderlich�
