CARATEC SAFETY
KAMERA
CS100TLA | CS100T
Twin-Kamera
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Caratec CS100TLA

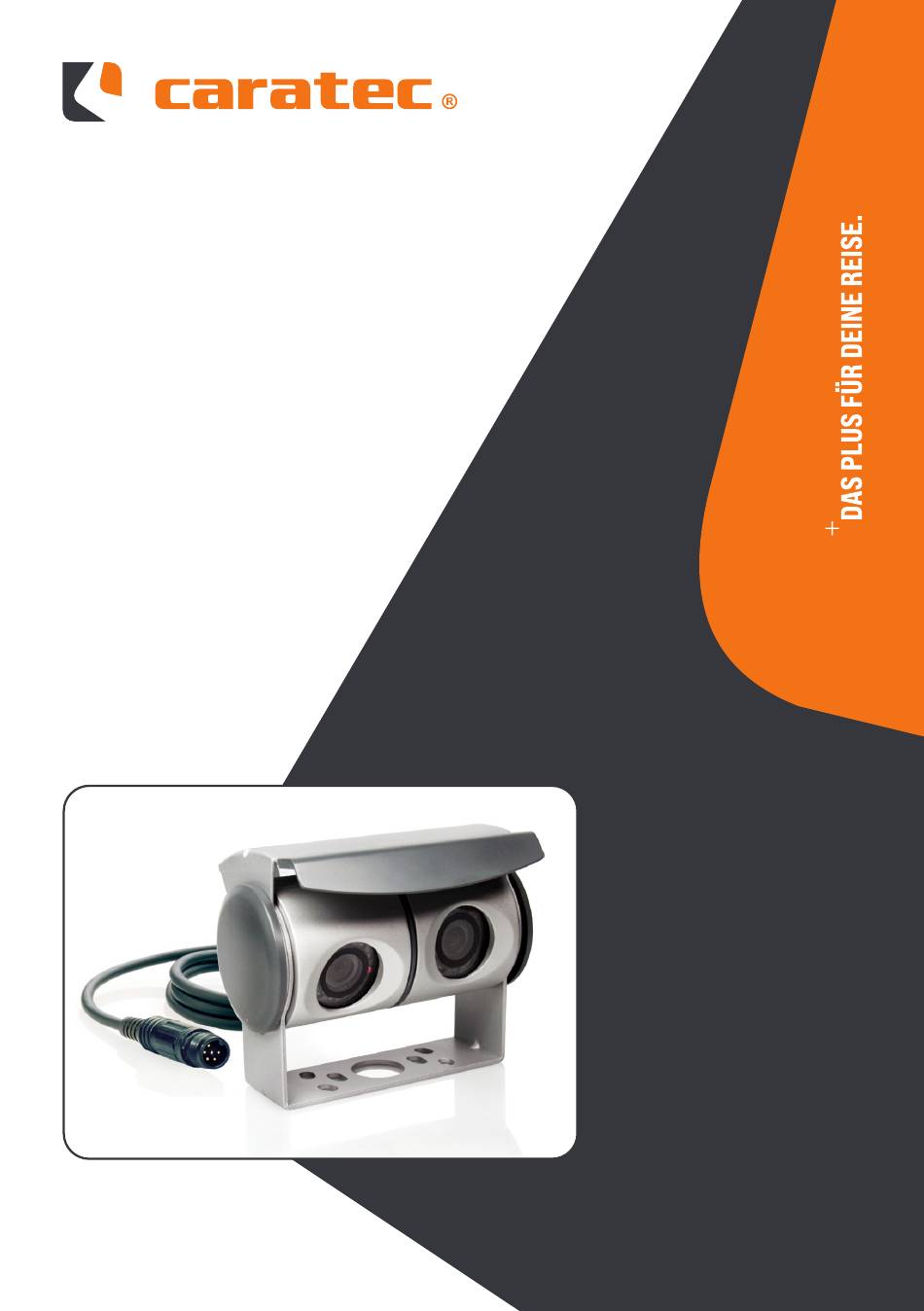

  • Seite 1 CARATEC SAFETY KAMERA CS100TLA | CS100T Twin-Kamera Montageanleitung...
  • Seite 3: Inhaltsverzeichnis

    CaratecSAFETY Inhalt Allgemeine Hinweise Haftungsausschluss  ������������������������������������������������������������������������������������������������������������������������������ 4 In dieser Anleitung verwendete Standards  �������������������������������������������������������������������������������������� 5 Erläuterung der Sicherheitshinweise  ������������������������������������������������������������������������������������������������� 5 Aufbewahrungshinweise  ���������������������������������������������������������������������������������������������������������������������� 6 Produktbeschreibung Lieferumfang  ������������������������������������������������������������������������������������������������������������������������������������������� 7 Technische Daten Technische Daten  ����������������������������������������������������������������������������������������������������������������������������������� 8 Sicherheitshinweise Mögliche Schäden am Fahrzeug  ���������������������������������������������������������������������������������������������������������� 9 Bestimmungsgemäße Verwendung  ������������������������������������������������������������������������������������������������� 11 Verbindungsdiagramm Installationshinweise Überprüfung des Lieferumfangs  ������������������������������������������������������������������������������������������������������  12 Installation des Produkts ...
  • Seite 4 CaratecSAFETY Inhalt Instandhaltung/Wartung Reinigung  ������������������������������������������������������������������������������������������������������������������������������������������������  16 Fehlersuche und Reperaturen  �����������������������������������������������������������������������������������������������������������  16 Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“  ������������������������������������������������������������  17 Getrennte Entsorgung  �������������������������������������������������������������������������������������������������������������������������  17 Batterien und Akkus  ����������������������������������������������������������������������������������������������������������������������������  17 Möglichkeiten der Rückgabe von Altgeräten  ���������������������������������������������������������������������������������  17 Datenschutz-Hinweis  ��������������������������������������������������������������������������������������������������������������������������  18 Entsorgung von Verpackungsabfällen ...
  • Seite 5: Allgemeine Hinweise

    Die Caratec GmbH gewährt keine Zusicherungen oder Garantien hinsichtlich dieser Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere� Zudem behält sich die Caratec GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen�...
  • Seite 6: In Dieser Anleitung Verwendete Standards

    CaratecSAFETY Allgemeine Hinweise In dieser Anleitung verwendete Standards Die folgenden Schriftstile werden in diesem Dokument verwendet: Fett • Namen von Produktelementen, Anweisungen, Optionen, Programmen, Prozessen, Diensten und Tools • Namen von Schnittstellenelementen (z� B� Windows, Dialogfelder, Schaltflächen, Felder und Menüs) •...
  • Seite 7: Aufbewahrungshinweise

    Der Hersteller haftet nicht für Sachschäden oder Verletzungen, die auf eine falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise zurückzuführen VORSICHT sind� In solchen Fällen erlischt die Gewährleistung� Eine aktuelle Version der Dokumentation steht auf der folgenden Webseite zur Verfügung: www.caratec.de...
  • Seite 8: Produktbeschreibung

    CaratecSAFETY Produktbeschreibung Lieferumfang CS100TLA CS100T (MCA29003) 1x 20m Kameraleitung (MCA29004) ohne Kameraleitung 2x Cinch Adapter 4-polig (MC029066) ohne Adapter 1x Kamerahalter 1x 110° Kameramodul / 1x 90° Kameramodul 1x Y-Adapter 4-polig (MCA29034) 2x Abdeckklappe 1x Montageanleitung 1x Befestigungsschrauben Die Kamera CS100T(LA) besteht aus zwei Kameramodulen, die ausschließlich für die Verwendung in Fahrzeugen mit 12V Spannungsversorgung vorgesehen sind�...
  • Seite 9: Technische Daten

    CaratecSAFETY Technische Daten Technische Daten Sensor 1/3“ CCD Lichtempfindlichkeit 0,01 Lux Auflösung (Pixel) 976(H)x582(V) Farb-System Blickwinkel 110° und 90 ° diagonal Wasser- und Systemdichtheit IP68 Signalrauschabstand > 48db horizontale Auflösung 700 TV Linien Spannungsversorgung 12V DC Leistungsaufnahme max� 2W pro Kamera gesamt max�...
  • Seite 10: Sicherheitshinweise

    CaratecSAFETY Sicherheitshinweise Stellen Sie sicher, dass Sie die Anleitung und sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt installieren oder verwenden� Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen oder zum WARNUNG Tod führen� Mögliche Schäden am Fahrzeug •...
  • Seite 11 CaratecSAFETY Sicherheitshinweise Verwenden Sie zum Verbinden der Leitungen eine Crimpzange oder verlöten Sie die Leitungen fachgerecht� Beachten Sie beim Verlegen der elektrischen Anschlüsse bzw� Leitungen, dass diese nicht geknickt oder verdreht werden, nicht an Ecken oder Kanten scheuern und nicht ohne Schutz durch scharfkantige Durchführungen verlegt werden�...
  • Seite 12: Bestimmungsgemäße Verwendung

    Gesetze durchgeführt werden� Der Monteur ist für die Beschäftigung von VORSICHT erfahrenem und qualifiziertem Fachpersonal verantwortlich� Dieses System entbindet den Fahrer nicht von seiner Sorgfaltspflicht� Der Fahrer muss immer die komplette Kontrolle über das Fahrzeug besitzen� WARNUNG Verbindungsdiagramm nur bei CS100TLA Videoeingang Ausgabegerät MCA29034 MC029066 Masse nur bei CS100TLA...
  • Seite 13: Installationshinweise

    CaratecSAFETY Installationshinweise Überprüfung des Lieferumfangs Stellen Sie vor Beginn der Installation sicher, dass alle im Lieferumfang aufgeführten Einzelteile vorhanden sind� Installation des Produkts • Die Kamera darf nicht die Funktion der Heckklappe oder Hecktüren beeinträchtigen� • Beachten Sie bei Bohrungen, dass keine Fahrzeugteile oder Leitungen beschädigt werden�...
  • Seite 14 CaratecSAFETY Installationshinweise Befestigen Sie den Kamera-Halter fest am Fahrzeug und führen Sie die Leitung in den Fahrzeuginnenraum� Justieren Sie die Kamera und verschrauben Sie diese zunächst handfest mit dem Kamera- Halter und der Sonnenblende� Bitte beachten Sie, dass die beiden Kameras in Schritten von 15° gegeneinander verdreht werden können, um so die Sicht nach unten und die Sicht nach hinten individuell einzustellen�...
  • Seite 15: Inbetriebnahme

    CaratecSAFETY Installationshinweise Der beiliegende Y-Adapter wird auf die Anschlussleitung aufgesteckt� Er dient dazu, das Videosignal der beiden Kameras auf zwei Eingänge eines Monitors bzw� einer Split- oder Umschaltbox zu verteilen� Die Leitungen am Y-Adapter sind mit 90° und 110° gekennzeichnet� Der Anschluss 90°...
  • Seite 16: Produkts

    CaratecSAFETY Verwendung der Kamera Überprüfungen vor der Verwendung des Produkts Stellen Sie sicher, dass das Gerät, sowie alle daran angeschlossenen Komponenten, keine Beschädigungen aufweisen� WARNUNG Bedienung Die Kamera hat keine aktiven Bedienelemente� Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Ausgabegerätes� Verhalten in Notfällen und Ausnahmesituationen Schalten Sie das Gerät in abnormalen Situationen sofort aus und trennen es von der Spannungsversorgung�...
  • Seite 17: Instandhaltung/Wartung

    CaratecSAFETY Instandhaltung/Wartung Reinigung Trennen Sie das Gerät vor der Reinigung von der Spannungsversorgung� VORSICHT Die Kamera ist nur im Rahmen der angegebenen IP-Schutzklasse gegen das Eindringen von Wasser geschützt� Benutzen Sie keinen Hochdruckreiniger oder Chemikalien, um die Kamera zu reinigen� In den meisten Fällen reicht ein feuchtes Tuch aus�...
  • Seite 18: Entsorgung Von Elektronikgeräten

    CaratecSAFETY Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“ Das Symbol auf dem Produkt, dem Zubehör oder der Verpackung zeigt an, dass dieses Gerät nicht als unsortierter Abfall entsorgt werden darf, sondern an einer speziellen Sammelstelle abgegeben werden muss! Entsorgen Sie das Gerät an einer Sammelstelle für Recycling und Entsorgung von elektrischen und elektronischen Altgeräten, die über Systeme zur getrennten Sammlung von Elektro und Elektronikgeräten verfügen, wenn Sie innerhalb...
  • Seite 19: Datenschutz-Hinweis

    CaratecSAFETY Entsorgung von Elektronikgeräten Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen� Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m²...
  • Seite 20 CaratecSAFETY CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
