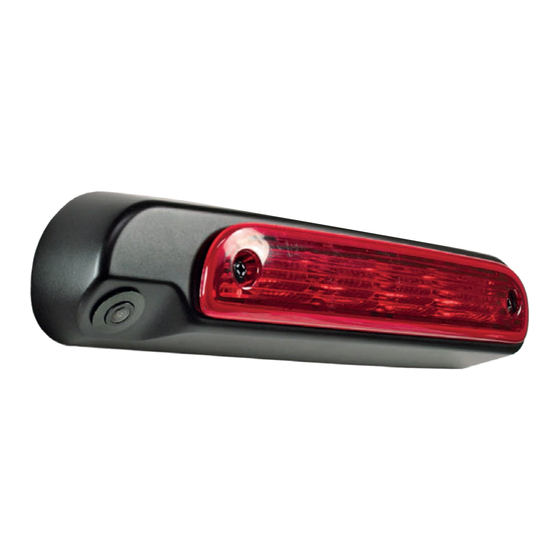

CARATEC SAFETY
WEITWINKEL-KAMERA
CS115B
für dritte Bremsleuchte
für Kastenwagen mit Kamera-
vorbereitung und hellgrüner
Klinkenkupplung
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Caratec CS115B

  • Seite 1 CARATEC SAFETY WEITWINKEL-KAMERA CS115B für dritte Bremsleuchte für Kastenwagen mit Kamera- vorbereitung und hellgrüner Klinkenkupplung Montageanleitung...
  • Seite 2: Inhaltsverzeichnis

    CaratecSAFETY Inhalt Allgemeine Hinweise Haftungsausschluss  ������������������������������������������������������������������������������������������������������������������������������ 4 In dieser Anleitung verwendete Standards  �������������������������������������������������������������������������������������� 5 Erläuterung der Sicherheitshinweise  ������������������������������������������������������������������������������������������������� 5 Aufbewahrungshinweise  ���������������������������������������������������������������������������������������������������������������������� 6 Produktbeschreibung Lieferumfang  ������������������������������������������������������������������������������������������������������������������������������������������� 7 Technische Daten Technische Daten  ����������������������������������������������������������������������������������������������������������������������������������� 8 Sicherheitshinweise Mögliche Schäden am Fahrzeug  ���������������������������������������������������������������������������������������������������������� 9 Bestimmungsgemäße Verwendung  ������������������������������������������������������������������������������������������������ 10 Installationshinweise Verbindungsdiagramm  ������������������������������������������������������������������������������������������������������������������������� 11 Installationshinweise Überprüfung des Lieferumfangs ...
  • Seite 3 CaratecSAFETY Inhalt Instandhaltung & Wartung Reinigung  ������������������������������������������������������������������������������������������������������������������������������������������������  16 Fehlersuche und Reparaturen  �����������������������������������������������������������������������������������������������������������  16 Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“  ������������������������������������������������������������  17 Getrennte Entsorgung  �������������������������������������������������������������������������������������������������������������������������  17 Batterien und Akkus  ����������������������������������������������������������������������������������������������������������������������������  17 Möglichkeiten der Rückgabe von Altgeräten  ���������������������������������������������������������������������������������  17 Datenschutz-Hinweis  ��������������������������������������������������������������������������������������������������������������������������  18 Entsorgung von Verpackungsabfällen ...
  • Seite 4: Allgemeine Hinweise

    Die Caratec GmbH gewährt keine Zusicherungen oder Garantien hinsichtlich dieser Anleitung und beschränkt ihre Haftung für die Verletzung jeglicher impliziten Garantie soweit gesetzlich zulässig auf den Ersatz dieser Anleitung durch eine andere� Zudem behält sich die Caratec GmbH das Recht vor, diese Publikation jederzeit zu überarbeiten, ohne irgendjemanden über diese Überarbeitung benachrichtigen zu müssen�...
  • Seite 5: In Dieser Anleitung Verwendete Standards

    CaratecSAFETY Allgemeine Hinweise In dieser Anleitung verwendete Standards Die folgenden Schriftstile werden in diesem Dokument verwendet: Fett • Namen von Produktelementen, Anweisungen, Optionen, Programmen, Prozessen, Diensten und Tools • Namen von Schnittstellenelementen (z� B� Windows, Dialogfelder, Schaltflächen, Felder und Menüs) •...
  • Seite 6: Aufbewahrungshinweise

    Der Hersteller haftet nicht für Sachschäden oder Verletzungen, die auf eine falsche Handhabung oder Nichteinhaltung der Sicherheitshinweise zurückzuführen VORSICHT sind� In solchen Fällen erlischt die Gewährleistung� Eine aktuelle Version der Dokumentation steht auf der folgenden Webseite zur Verfügung: www.caratec.de...
  • Seite 7: Produktbeschreibung

    Kameragehäuse mit aufgesteckter Dichtung 2x Hülsen und 2x Gewindestifte Die Kamera CS115B besteht aus einer Kamera und einer Konsole für die dritte Bremsleuchte des Fiat Ducato Kastenwagen (ab 2006) und baugleicher Modelle mit vorverlegter Kameraleitung und kameraseitig hellgrüner Kupplung mit integriertem 3,3V Netzteil für Klinkenstecker�...
  • Seite 8: Technische Daten

    CaratecSAFETY Technische Daten Technische Daten Chipsatz 1/3“ CMOS Auflösung 600 TVL Farbnorm/Bildformat NTSC Lichtempfindlichkeit 0,4 Lux automatische Tag / Nacht- Umschaltung IR-LEDs Nein Blickwinkel 130° diagonal |120° horizontal | 90° vertikal Werkseitig gespiegelt Spannungsversorgung 3,3 Volt Leistungsaufnahme typisch 0,4 Watt | maximal 0,7 Watt Mikrofon Nein Anschluss (Stecker)
  • Seite 9: Sicherheitshinweise

    CaratecSAFETY Sicherheitshinweise Stellen Sie sicher, dass Sie die Anleitung und sämtliche Sicherheitshinweise gelesen und verstanden haben, bevor Sie dieses Produkt installieren oder verwenden� Die Nichtbeachtung dieser Hinweise kann zu schweren Verletzungen WARNUNG oder zum Tod führen� Mögliche Schäden am Fahrzeug •...
  • Seite 10: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Die Kamera CS115B besteht aus einer Kamera und einer Konsole für die dritte Bremsleuchte des Fiat Ducato Kastenwagen (ab 2006) und baugleicher Modelle� Die Kamera ist nur für die Aufnahme nicht sicherheitsrelevanter Videoaufnahmen (z�B� beim Rangieren) ausgelegt� Die Kamera CS115B darf nur mit Originalzubehör und -komponenten verwendet werden�...
  • Seite 11: Installationshinweise

    CaratecSAFETY Installationshinweise CS120BP Verbindungsdiagramm Kamera Vorbereitung CSZ107K ereitung CSZ107K im Fahrzeug Die Installation und Inbetriebnahme müssen von einem entsprechend qualifi- zierten und geschulten Monteur unter Beachtung der geltenden Vorschriften und Gesetze durchgeführt werden� Der Monteur ist für die Beschäftigung von WARNUNG erfahrenem und qualifiziertem Fachpersonal verantwortlich�...
  • Seite 12: Installationshinweise

    CaratecSAFETY Installationshinweise Überprüfung des Lieferumfangs Stellen Sie vor Beginn der Installation sicher, dass alle im Lieferumfang aufgeführten Einzelteile vorhanden sind� Installation des Produkts • Die Kamera darf nicht die Funktion der Heckklappe oder Hecktüren beeinträchtigen� • Beachten Sie bei Bohrungen, dass keine Fahrzeugteile oder Leitungen beschädigt werden�...
  • Seite 13 CaratecSAFETY Installationshinweise SCHRAUBEN BITTE AUFBEWAHREN MARKIERTE LASCHE NACH OBEN Setzen Sie die Kamera mit der markierten Entfernen Sie die dritte Bremsleuchte am Lasche nach oben in die runde Öffnung der Fahrzeug� Dazu beide Schrauben lösen und Konsole ein� Die markierte Lasche hilft Ihnen Bremsleuchte vorsichtig herausnehmen�...
  • Seite 14 CaratecSAFETY Installationshinweise • Leitung beim Entfernen der Umreifung nicht einschneiden� • Darauf achten, dass die Leitung beim Verlegen nicht beschädigt wird� • Vorsicht bei scharfen Kanten� • Nicht an der Leitung ziehen� Verlegen Sie ggf� die Kameraleitung von der dritten Bremsleuchte bis zum Radioschacht im Armaturenbrett�...
  • Seite 15: Inbetriebnahme

    CaratecSAFETY Installationshinweise Kontrollieren Sie nach dem Einbau, ob die Funktion und Sichtbarkeit der dritten Bremsleuchte weiterhin gegeben ist� WARNUNG Inbetriebnahme Stellen Sie die Spannungsversorgung der Kamera her und nehmen Sie das Ausgabegerät in Betrieb� Verwendung der Kamera Betriebsumgebung • Verwenden Sie das Gerät niemals außerhalb des angegebenen Temperaturbereichs�...
  • Seite 16: Bedienung

    CaratecSAFETY Verwendung der Kamera Bedienung Die Kamera hat keine aktiven Bedienelemente� Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung des Ausgabegerätes� Verhalten in Notfällen und Ausnahmesituationen Schalten Sie das Gerät in abnormalen Situationen sofort aus und trennen es von der Spannungsversorgung�...
  • Seite 17: Entsorgung Von Elektronikgeräten

    CaratecSAFETY Entsorgung von Elektronikgeräten Bedeutung des Symbols „durchgestrichene Mülltonne“ Das Symbol auf dem Produkt, dem Zubehör oder der Verpackung zeigt an, dass dieses Gerät nicht als unsortierter Abfall entsorgt werden darf, sondern an einer speziellen Sammelstelle abgegeben werden muss! Entsorgen Sie das Gerät an einer Sammelstelle für Recycling und Entsorgung von elektrischen und elektronischen Altgeräten, die über Systeme zur getrennten Sammlung von Elektro und Elektronikgeräten verfügen, wenn Sie innerhalb...
  • Seite 18: Datenschutz-Hinweis

    CaratecSAFETY Entsorgung von Elektronikgeräten Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen� Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m²...
  • Seite 19 CaratecSAFETY...
  • Seite 20 CaratecSAFETY CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
