WICHTIG Die Abbildungen, Diagramme, Beispielprogramme und Aufbaubeispiele in dieser Publikation dienen ausschließlich zur Veranschaulichung. Aufgrund der
unterschiedlichen Anforderungen der jeweiligen Anwendung übernimmt Rockwell Automation keine Verantwortung oder Haftung für den tatsächlichen
Einsatz der Produkte auf der Grundlage dieser Beispiele.

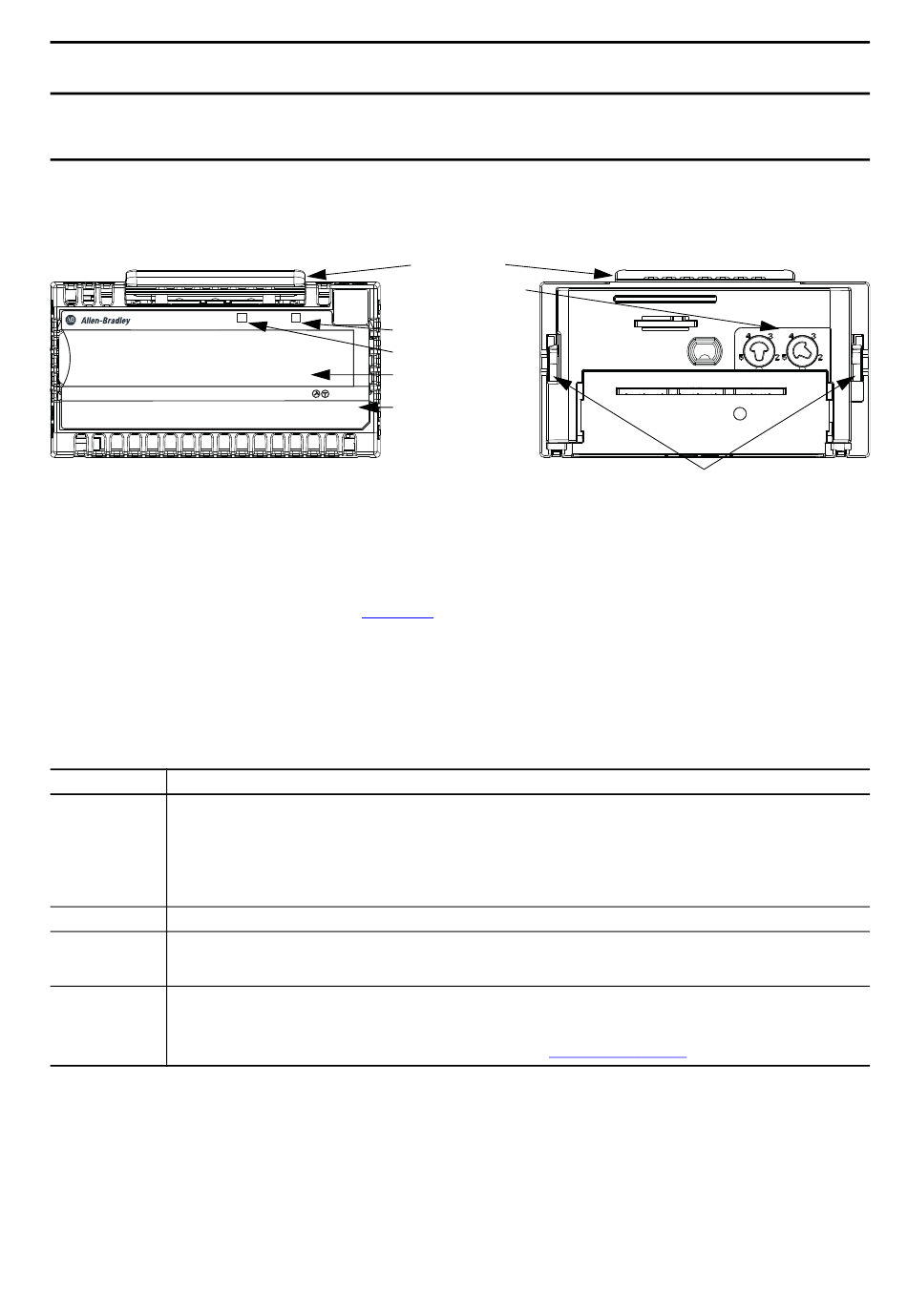

Informationen zum Modul

FRONTANSICHT
FLEX 5000 I/O
TM
5094-IF8
ANALOG 8 INPUT
0 1 2 3

Vorbereitungen

Vor der Installation des Moduls muss ein FLEX 5000-E/A-System installiert werden. Das System muss mindestens einen
FLEX 5000-EtherNet/IP™-Adapter und ein Backplane-Abschlussmodul enthalten. Weitere Informationen zur Installation eines
FLEX 5000-E/A-Systems finden Sie in der Publikation 5094-IN001, FLEX 5000 EtherNet/IP Adapter Installation Instructions.
Das Modul kann neben jedem FLEX 5000-E/A-Modul installiert werden.

Erforderliche Komponenten

Für die Installation des Moduls benötigen Sie die in der folgenden Tabelle aufgeführten Komponenten.
Erforderliche Komponenten für die Installation des FLEX 5000-E/A-Moduls
Komponente Beschreibung
5094-TB3 (besteht aus 5094-MB und 5094-RTB3) oder
5094-TB3S (besteht aus 5094-MB und 5094-RTB3S) oder
5094-TB3XT (besteht aus 5094-MBXT und 5094-RTB3XT) oder
Klemmeneinheit
5094-TB3SXT (besteht aus 5094-MBXT und 5094-RTB3SXT)
WICHTIG: Montagesockel und abnehmbare Klemmenleisten müssen separat bestellt werden. Montagesockel und abnehmbare Klemmenleisten sind im Lieferumfang der
FLEX 5000-E/A-Module nicht enthalten.
Es wird empfohlen, nur den für das jeweilige System erforderlichen Montagesockel und Klemmenleistentyp zu bestellen.
Abschirmungsleiste Die optionale Abschirmungsleiste ist separat erhältlich.
Ein Backplane-Abschlussmodul ist im Lieferumfang des FLEX 5000-EtherNet/IP-Adapters enthalten.
Backplane-
Sie können Backplane-Abschlussmodule separat bestellen:
Abschlussmodul
5094-ECR-QTY5 – Backplane-Abschlussmodul, Packung mit 5 Stück
Folgende Werkzeuge sind erforderlich:
• Schraubendreher
• Abisolierzange
Werkzeuge
• Drähte
Informationen zu den verfügbaren Drahtstärken und zu den Abisolierlängen finden Sie unter
POWER STATUS
Anzeige für den Modulstatus
Anzeige für SA-Leistung
Einschiebbares, beschreibbares
Etikett
1 TB3
2
E/A-Statusanzeigen
4 5 6 7
Rockwell Automation-Publikation 5094-IN006A-DE-P – Mai 2018
Analoge, achtkanalige Strom-/Spannungseingangsmodule FLEX 5000
Entriegelungshebel
Schlüsselschalter-Ports
Modulspezifikationen auf Seite
RÜCKANSICHT
Verriegelungshaken
13.
5
